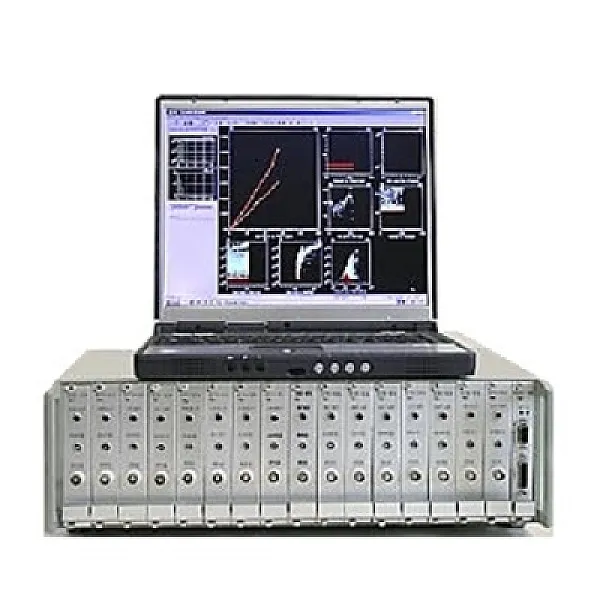

Акустико-эмиссионная система МАЛАХИТ АС-12А
При помощи системы Малахит АС-12А производят акустико-эмиссионный контроль. Отличие этой системы в том, что она осуществляет непрерывное измерение акустических, электрических шумов в широком амплитудном диапазоне. Такой подход позволяет не только регистрировать сигналы, но и выявлять течи.
Применение Малахит АС-12А
Применяется в процессе проведения АЭ-обследования, которое позволяет определить состояние оборудование работающего под нагрузкой (трубопроводы, оборудование энергоблоков, резервуары и сосуды под давлением).
Акустико-эмиссионная система Малахит АС-12А зарегистрирована в Государственном реестре средств измерений.
Системы Малахит АС-12А выпускаются по техническим условиям АМ100.9805.00.000ТУ, согласованным в органах Госгортехнадзора РФ, имеют сертификат об утверждении типа средств измерений, зарегистрированы в Государственном реестре средств измерений и снабжаются свидетельством о первичной поверкe в органе Госстандарта.
Динамический диапазон с широкой амплитудой и дискретность измерения амплитуд в 0,5 дБ позволяют системе:
- существлять регистрацию изменений амплитуды во всем диапазоне, что способствует регулированию усилений в каналах как в процессе проведения исследования, так и перед процессом
- использовать плавающие пороговые уровни, для получения более эффективного результата
- наравне с регистрацией сигналов производить измерение уровня акустических и электрических шумов
- возможность применения в опасных зонах
- определять энергетические параметры во всем диапазоне измерения
Конструктивные особенности Малахит АС-12А
- В каждом канале предусмотрены частотные полосовые фильтры с программным переключением.
- Автоматическая проверка измерительных параметров
- При превышении порогового уровня шумом или сигналом происходит самоблокирование системы
- Питание аппаратуры от аккумулятора 12В
- Прочный и малогабаритный корпус
- Комплектация системы портативным компьютером
- Сбор и анализ информации проходит на основе программного пакета AE Studio
- Наличие звуковой и световой сигнализации при превышении допустимых уровней
Системы отличаются большим амплитудным динамическим диапазоном – 90 дБ (до 80 дБ для акустико-эмиссионных сигналов ) с дискретностью измерения амплитуд 0,5 дБ во всем диапазоне; это позволяет:
• Одновременно с регистрацией сигналов акустической эмиссии осуществлять постоянное измерение уровня электрических и акустических шумов, выявлять течи;
• Исключить операции регулировки коэффициентов усиления в каналах перед и в процессе проведения испытаний, так как сигналы регистрируются во всем диапазоне изменения амплитуд;
• Использовать, кроме фиксированных, эффективно работающие во всем диапазоне плавающие (автоматически следящие за изменением среднего значения сигнала) пороговые уровни;
• Возможность использования для контроля оборудования во взрывопасных зонах.
Определение параметров акустико-эмиссионных сигналов, включая энергетический параметр, производится во всем диапазоне измерения их амплитуд.
В Малахит АС-12А предусмотрены программно переключаемые в каждом канале частотные полосовые фильтры, контроль самоблокирования системы при длительном превышении сигналом или шумом порогового уровня, режим автоматической проверки измерительных трактов, включая датчик, световая и звуковая сигнализация превышения пороговых уровней в каналах.
Малые габариты, возможность питания аппаратуры непосредственно от аккумулятора 12 В (с потреблением не более 100 мА на канал) и оснащение портативным компьютером (в том числе ноутбуком) делают удобным применение системы в полевых условиях.
Управление системой, сбор и анализ данных обеспечивает программный пакет AE Studio.
Модификаци АС-12А:
Малахит АС-12А/8
| Обозначение системы | Количество каналов | Размеры, мм, не более |
| Малахит АС-12А/8 | 8 | 240×375×150 |
Малахит АС-12А/16
| Обозначение системы | Количество каналов | Размеры, мм, не более |
| Малахит АС-12А/16 | 16 | 460×375×150 |
Малахит АС-12А/32
| Обозначение системы | Количество каналов | Размеры, мм, не более |
| Малахит АС-12А/32 | 32 | 460×375×150 Х2 Модуля |
Малахит АС-12А/48
| Обозначение системы | Количество каналов | Размеры, мм, не более |
| Малахит АС-12А/48 | 48 | 460×375×150 Х3 Модуля |
Малахит АС-12А/64
| Обозначение системы | Количество каналов | Размеры, мм, не более |
| Малахит АС-12А/64 | 64 | 460×375×150 Х4 Модуля |
Малахит АС-12А/80
| Обозначение системы | Количество каналов | Размеры, мм, не более |
| Малахит АС-12А/80 | 80 | 460×375×150 Х5 Модулей |
Малахит АС-12А/112
| Обозначение системы | Количество каналов | Размеры, мм, не более |
| Малахит АС-12А/112 | 112 | 460×375×150 Х7 Модулей |
| Число независимых каналов | от 1 до 112 |
Число каналов в одном системном блоке | 8 или 16 |
| Стандартный частотный диапазон | 10 - 300 кГц |
| Число программируемых частот среза | 4 |
Напряжение шума, приведенное ко входу (режим к.з.) | 3 мкВ эфф. |
| Измеряемые параметры | • время прихода импульса акустической эмиссии (305 час., дискретность 1 мкс) |
Программируемые временные параметры: интервалы контроля пика (ИКП), контроля длительности (ИКД) и контроля конца (ИКК) сигнала | 20 - 60000 мкс |
Интервал контроля самоблокирования (ИКС), с (с дискретностью 65535 мкс) | 1000 |
Пиковая скорость регистрации сигналов в каналах | 5000 сигн/сек |
Средняя скорость регистрации сигналов в системных блоках | 3000 сигн/сек |
Параметрический вход, ФНЧ - 10 Гц, 3 диапазона | ±10 В, ±1 В, ±100 мВ, токовая петля 20 мА |
Габариты и масса системных блоков: 8-канального и 16-канального | 240×375×147 мм, 7 кг |
| Электропитание (8 каналов) | 220 В (30 Вт), или постоянный ток 12-15 В (1 А) |
