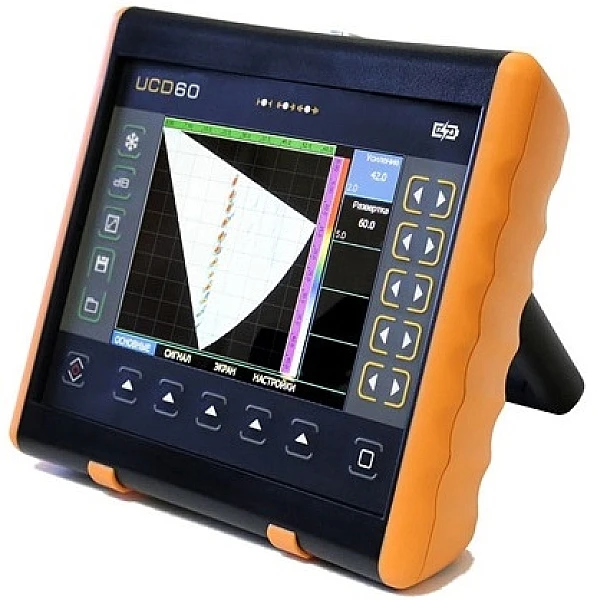

Дефектоскоп на фазированных решетках УСД-60ФР
Тип оборудования: ультразвуковой дефектоскоп с фазированной решеткой, томограф металла.Производитель: Россия
Описание: Многофункциональный прибор для оперативного проведения контроля с построением В-скана (работа с фазированной решеткой), а так же с классическими преобразователями.
Сертификаты на УСД-60ФР:
Сертификат Госстандарта России RU.C.27.003.A №59426, зарегистрирован в Государственном реестре средств измерений под №34808-15 и допущен к применению в Российской Федерации.
Гарантия: 36 месяцев.
Ультразвуковой дефектоскоп УСД-60ФР с фазированной решеткой - производительный и компактный дефектоскоп, является улучшенной версией дефектоскопа УСД-60 (были заимствованы высокопроизводительные электронные компоненты), а также используется проверенная высококачественная эргономика УЗ дефектоскопа УСД-50. Данная модель сочетает 2 технологии - цифровой фокусировки сигналов и классических 16-элементных фазированных решеток. Соответственно, можно проводить оперативный контроль с построением A-, В- и C-сканов, а также использовать стандартные преобразователи. Дополнительно может быть поставлен сканер с датчиком пути для записи результатов контроля со всего сварного соединения (построение координатной развертки).
УСД-60ФР основан на универсальной платформе дефектоскопа УСД-60.
Таким образом можно сначала приобрести классический ультрасовременный ультразвуковой дефектоскоп УСД-60, а дальше по необходимости "наращивать" платформу новыми программными возможностями - работа с сканером TOFD, с фазированными решётками, многоэлементными сканерами для кольцевых сварных швов труб.
ПРЕИМУЩЕСТВА УЗ ДЕФЕКТОСКОПА УСД-60ФР:
- Ударопрочный пыле- и влагозащищенный корпус
- Морозоустойчивое исполнение. Работа прибора при наружной температуре воздуха от -30°С
- Наличие конструктора сварного шва и режима учета реальной геометрии изделия позволяет сделать контроль удобным и наглядным
- Цветной дисплей с разрешением 640*480 точек (135*100 мм), TFT матрица.
- Вывод изображения на полный экран 640 на 480 пикселей без потери быстродействия
- Легкий и компактный дефектоскоп. Масса с аккумуляторной батареей составляет всего 1.4 кг!
- Автоматическая настройка прибора
- Подключение стандартных 16-ти элементных датчиков фазированной решетки (ФР)
- Подключение многоканального коммутатора (до 32-х каналов)
- Внешние интерфейсы: RS-232 и Ethernet
- Вывод сигналов в виде А-, В- сканов и TOFD
- Продолжительная автономная работа: до 10 часов работы от аккумулятора
- Подключение стандартных 16-ти элементных преобразователей с фазированной решеткой. Использование сменных призм позволяет избежать износа самого преобразователя и контролировать любые криволинейные поверхности.
Особенности УСД-60ФР
ВСТРОЕННЫЙ СПИСОК ПРЕОБРАЗОВАТЕЛЕЙ
КОНСТРУКТОР СВАРНОГО ШВА (позволяюет моделировать сварное соединение с любой разделкой кромок и определять оптимальные параметры развертки и смещения преобразователя относительно валика усиления, что в сочетании с ВРЧ и УРЧ обеспечивает высокую достоверность контроля при продольном сканировании без возвратно-поступательных движений относительно шва.)
S, В-СКАН С ПОСТРОЕНИЕМ ХОДА ЛУЧЕЙ
S - СКАН
S, А СКАН НА ОДНОМ ЭКРАНЕ
S,А,B СКАН НА ОДНОМ ЭКРАНЕ
L-СКАН (ЛИНЕЙНОЕ СКАНИРОВАНИЕ)
РЕЖИМ ЛУПА
УГЛОВАЯ РЕГУЛИРОВКА ЧУВСТВИТЕЛЬНОСТИ
ЗАПИСЬ ШВА С ДАТЧИКОМ ПУТИ

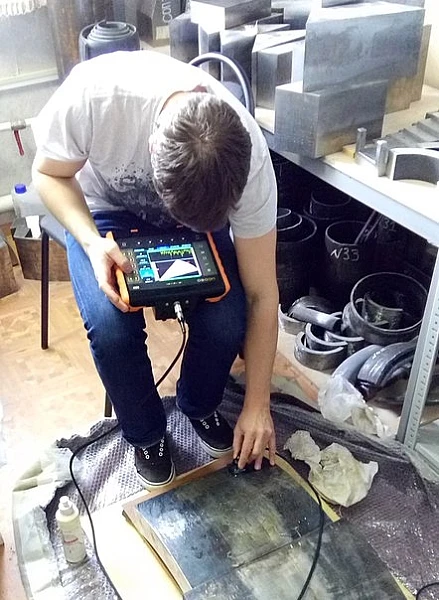

ПРИМЕРЫ ПРИМЕНЕНИЯ:
Технические характеристики УСД60ФР
|
Работа с фазированными решетками |
|
|
Развертка |
до 550 мм в зависимости от типа ФР с шагом 0.1, 1, 10 и 100 мм |
|
Диапазон регулировки усиления |
80 дБ, с шагом 0.5, 1, 2 и 6 дБ |
|
Направление отображения УЗ пучка |
Слева, справа |
|
Диапазон скоростей |
2000 – 9999 м/с, с шагом с шагом 1, 10, 100 и 1000 м/с |
|
Диапазон частот, подключаемых ФР |
2 – 10 МГц |
|
Количество используемых элементов |
16 |
|
Диапазон регулировки апертуры ФР |
4 - 16 |
|
Вид формирования изображения сканирования |
S-скан: секторное сканирование в диапазоне углов от 35 до 75º; L-скан: линейное сканирование с одним заданным углом ввода от 30 до 75º |
|
Вид отображения информации |
S/L-скан; А-скан; В-скан; |
|
Зондирующий импульс |
радиоимпульс, амплитудой ±100В, с регулируемым числом периодов от 0,5 до 5 |
|
Режим регулировки чувствительности |
ВРЧ, УРЧ |
|
Работа с классическими преобразователями |
|
|
Развертка |
мин.: 0 - 5 мкс |
|
Задержка |
от 0 мкс до 1000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс |
|
Максимальная толщина контролируемого материала |
2900 мм (сталь 5950 м/с) |
|
Диапазон скоростей |
1000 - 10 000 м/с с шагом 1, 10 и 100 м/с |
|
Задержка в призме |
0 - 100 мкс |
|
Демпфирование |
25 Ом / 50 Ом/ 1000 Ом |
|
Входной импенданс |
50 Ом / 600 Ом |
|
Зондирующий импульс |
радиоимпульс, амплитудой ±100В, с регулируемым числом периодов (0,5-5) |
|
Частота повторений ЗИ |
от 50 до 500 Гц |
|
Усилитель |
широкополосный, 1.0 до 20 МГц (-6 дБ) |
|
Диапазон регулировки усиления |
100 дБ, с шагом 0.5, 1, 2, 6 или 10 дБ |
|
Дополнительная клавиша +dB |
программируемая, ±12 дБ |
|
Временная Регулировка Чувствительности (ВРЧ) |
диапазон до 80 дБ, 12 дБ/мкс |
|
Кривая Амплитуда-Расстояние (АРК/DAC) |
построение по 32 точкам, две дополнительных кривых ±12 дБ от базовой |
|
Функция АРД |
построение по 32 точкам, с автоматической привязкой к усилению и двумя дополнительными кривыми |
|
Детектирование |
положительная или отрицательная полуволна, |
|
Отсечка |
компенсированная, 0 - 90% высоты экрана |
|
Зоны контроля |
две независимых зоны, начало и ширина |
|
Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая |
|
Измерение временных интервалов |
от 0 до первого сигнала в зоне или между |
|
Измерение амплитуды |
в процентах от высоты экрана, |
|
Дисплей |
Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). |
|
Память |
200 настроек с А-сигналом |
|
Интерфейс |
USB |
|
Разъемы преобразователей |
2 Lemo00 |
|
Аккумулятор |
Li-ion 10.8В, 5000 mА/ч |
|
Время работы |
10 часов работы от встроенного аккумулятора |
|
Внешнее питание |
блок питания 220В AC |
|
Напряжение питания |
15В / 2,5А DC |
|
Диапазон рабочих температур |
от -30º C до +55° C |
|
Размер (В x Ш x Д) |
200 мм x 225 мм x 80 мм |
|
Масса |
1,4 кг с аккумуляторами |
Комплект поставки ультразвукового дефектоскопа на фазированных решетках УСД-60ФР
|
|
УСД-60ФР БАЗОВЫЙ КОМПЛЕКТ |
|
Электронный блок УСД-60ФР со встроенным Li-ion аккумулятором Предустановленное ПО - "Классический УЗ дефектоскоп" Предустановленное ПО - "УЗ дефектоскоп с ФАР" |
|
| 16-ти элементный преобразователь с ФАР | |
| Призма для ФАР наклонная 55 град. | |
| Призма для ФАР прямая | |
| Преобразователь ультразвуковой П111-2,5-К12 | |
| Преобразователь ультразвуковой П111-5,0-К6 | |
| Преобразователь ультразвуковой П121-2,5-40 | |
| Преобразователь ультразвуковой П121-5,0-65 | |
| Кабель Lemo00-Lemo00 1,5 м | |
| Блок питания сетевой 15В / 220В | |
| Кабель USB для связи с ПК | |
| Программное обеспечение на CD-диске | |
| Защитный чехол с блендой и креплением на корпусе оператора | |
| Кейс для переноски | |
| Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) | |
|
[При заказе можно заменить любой из 4-х классических пэп по вашему усмотрению] [Всем покупателям УСД60-ФР подарки] *подробности уточняйте у специалистов Аверус |
|
ДОПОЛНИТЕЛЬНАЯ КОМПЛЕКТАЦИЯ:
• Энкодер - датчик пути для ФАР• Дополнительные призмы
