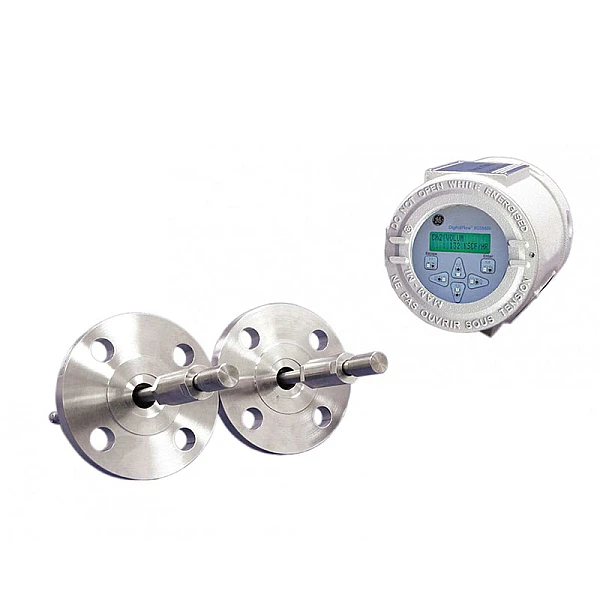

GE Sensing DigitalFlow XGS868
DigitalFlow™ XGS868 - измерительный преобразователь расхода пара. XGS868 новый ультразвуковой расходомер серии расходомеров DigitalFlow фирмы Panametrics. Обе, одноканальная и двуканальная модели преобразователя разработаны для измерения массового расхода насыщенного и перегретого пара, а также объемного расхода влажного пара. XGS868 представляет собой широкодиапазонный, простой в установке и точный расходомер, практически не требующий технического обслуживания.
Компактное исполнение
Все электронные элементы преобразователя XGS868 размещены в его компактном корпусе, который может быть установлен непосредственно на трубопроводной линии или газоходе в точке контроля, значительно упрощая подключение ультразвуковых преобразователей и повышая надежность системы измерения расхода в целом.
Корреляционная времяимпульсная технология
XGS868 основаны на использовании корреляционной времяимпульсной технологии измерения расхода Correlation Transit-Time фирмы Panametrics. Прибор измеряет время похождения акустического сигнала между двумя ультразвуковыми преобразователями, а затем рассчитывает величину расхода измеряемой среды.
Измерение массового расхода
Величина этого расхода с одновременным вводом значений температуры и давления позволяет мощному встроенному компьютеру рассчитать массовый расход пара. Значения массового расхода могут быть отображены локально на дополнительно встроенном в XGS868 дисплее или переданы в удаленную систему, используя порты RS232 или RS485. Порт RS485 обеспечивает удаленному компьютерному терминалу доступ к расширенным функциям программирования XGS868.
Двухканальная модель
Дополнительно к стандартной одноканальной модели XGS868, двухканальная модель обеспечивает увеличение точности в случае применения двухлучевого способа измерения расхода на одной трубе. Двухканальная модель может также использоваться для измерения расхода в двух различных трубах. Для каждого из каналов измерения расхода используется независимая пара ультразвуковых преобразователей фирмы Panametrics, которые при установке в трубопровод не создают помех движению потока.
Снижение эксплуатационных затрат
Измерительные преобразователи расхода пара XGS868 не создают препятствий движению потока среды и, соответственно, потерь давления, что снижает необходимость их регулярного обслуживания в отличии от других расходомеров, требующих значительных затрат на техническое обслуживание. Специальное металлическое уплотнение ультразвуковых преобразователей, которое поставляется с XGS868, защищает от капельной эрозии и влияния температурных циклов расширения.
Эксплуатация в широком диапазоне изменений расхода и давления пара
В отличии от традиционных расходомеров, преобразователь XGS868 может быть использован в широком диапазоне изменения расхода влажного, насыщенного или перегретого пара при давлении до 22 МПа. Динамический диапазон XGS868 равен 1500:1.
Измерение расхода при высоких температурах среды
Максимально возможная температура применения 205°С стандартной системы ультразвуковых преобразователей 205°С может быть увеличена до 500°С при использовании новой системы ультразвуковых преобразователей BWTТМ (Bundle Wavequide TechnologyTM - волноводная концентрация пучка импульсов) фирмы Panametrics.
Отсутствие необходимости в регулярном техническом обслуживании
XGS868 представляет дальнейшее развитие серии современных ультразвуковых расходомеров газа фирмы Panametrics. Ультразвуковые преобразователи XGS868 не приводят к потерям давления, не имеют движущихся частей или деталей, где могут накапливаться загрязнения. Прибор не требует регулярного технического обслуживания и обеспечивает надежные, свободные от дрейфа измерения расхода.
Большой выбор конфигураций прибора и ультразвуковых преобразователей
Широкий набор ультразвуковых преобразователей и измерительных ячеек как стандартных, так и выполненных в соответствии с требованиями заказчика, обеспечивают максимальную гибкость и универсальность системы измерения расхода, которая может применяться для труб диаметром 1200 мм и более.
Технические характеристики
| Количество каналов |
|
| Исполнение корпуса |
|
| Размеры и вес |
|
| Диапазон измерения скорости (реверсивный поток) |
|
| Относительная погрешность измерения скорости |
|
±1 % при скорости потока в пределах от ±0,9 до ±46 м/с Примечание: Погрешность зависит от размеров трубы и использования 1 или 2-х ходового способа измерения. |
| Динамический диапазон |
| 1500:1 |
| Воспроизводимость |
|
От ±0,2 до ±0,5 % при скорости потока от 0,3 до 46 м/с Примечание: Характеристики справедливы для потока с полностью развитым профилем и зависят от установки преобразователей. При этом может быть необходимо наличие прямых участков трубы длиной 20D и 10D, соответственно, до места установки и после него. |
| Напряжение, частота |
|
| Потребляемая мощность |
| 20 Вт, максимум |
| Рабочая температура |
| От -40 до 60 °С |
| Температура хранения |
| От -55 до 75 °С |
| Цифровой дисплей |
| Дополнительно: 2 строки × 16 символов жидкокристаллический дисплей с подсветкой; настраивается для отображения до 4 измеряемых параметров последовательно. |
| Запись данных |
| Дополнительная карта памяти 512 kB (расширение до 2 MB). В комплект входит разъем для стандартной PCMCIA карты для дальнейшего расширения памяти и перегрузки данных. |
| Аналоговые входы |
| Два изолированных входа 4-20 мА с питанием по цепи (токовая петля) 24 В |
| Входы для термометров сопротивления |
| 2 или 4 изолированных входа с 3-х проводной схемой подключения платиновых термометров сопротивления градуировки 100П; диапазон измерения от -100 до 350 °С |
| Аналоговые выходы |
|
| Цифровые входы/выходы |
|
| Выходы на суммирование/частотные выходы |
|
Дополнительно: 2 или 4 выходов на суммирование/частотных выходов с оптической развязкой; 100 В постоянного тока макс., 3 А макс., 1 Ватт макс., от 0 до 10 кГц максимум
|
| Плата реле обычного исполнения |
|
| Плата реле герметичного исполнения |
Примечание: Аналоговые входы и выходы, опции суммирования и/или сигнализации обеспечиваются в определенных сочетаниях. Консультируйтесь в Компании GE Sensing относительно возможностей дополнительных плат. |
| ИК-линия связи |
| Ручной пульт дистанционного управления и связи для программирования, управления, загрузки данных и диагностики; питание от батареи напряжением 9 В. |
| Кабели |
|
| Предусилитель |
|
