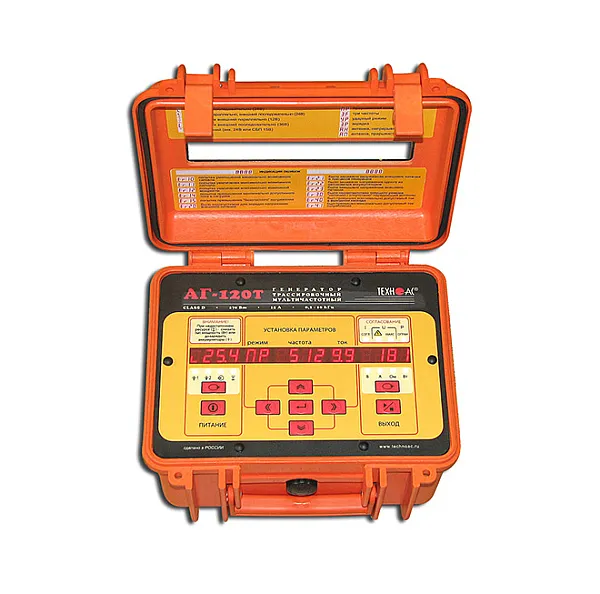

Генератор трассировочный "АГ-120Т"
Мультичастотный портативный генератор для электромагнитного и акустического методов трассопоиска.Назначение
Генератор АГ-120Т предназначен для локализации и диагностики подземных коммуникаций (кабели, трубопроводы).
Максимальная мощность генератора от 120 Вт до 270 Вт (в зависимости от выбранных режимов работы).
Прибор не имеет равных по качественному показателю соотношения: мощность-ресурс-габариты-вес.
Применение генератора
- Проводить трассировку коммуникаций электромагнитным методом (кабели, металлические трубопроводы) и акустическим методом (металлические и НЕМЕТАЛЛИЧЕСКИЕ трубопроводы).
- Осуществлять высокоэффективный поиск мест повреждения кабеля.
- Проводить диагностику газопроводов и определять места повреждения изоляции защитных покрытий.
- Работать с любым приемником благодаря возможности выбора любой рабочей частоты в диапазоне 200-10000 Гц
Особенности
- Автоматическое согласование по заданному току в нагрузке, вместо выходной мощности, позволяет получить прогнозируемый уровень сигнала на входе поискового приемника;
- Мультичастотный (200-10000 Гц) многофункциональный прибор может комплектоваться любым поисковым приемником, использующий данный диапазон частот;
- Автоматический выбор выходной мощности “интеллектуальной” программой выбора мощности;
- Встроенный “мультиметр выхода” показывает напряжение, ток, сопротивление и мощность в нагрузке;
- Высокий выходной ток (до 15А) позволяет эффективно работать на “низкоомных” (до КЗ) нагрузках (например, заземленных трубопроводах);
- Высокое выходное напряжение (220В автоном./330 В с дополнит. аккумулятором) позволяет эффективно трассировать “высокоомные” коммуникации большой протяженности;
- Многофункциональность: работа без непосредственного подключения с резонансной передающей антенной, индуктивными клещами, ударным механизмом и датчиком контроля изоляции;

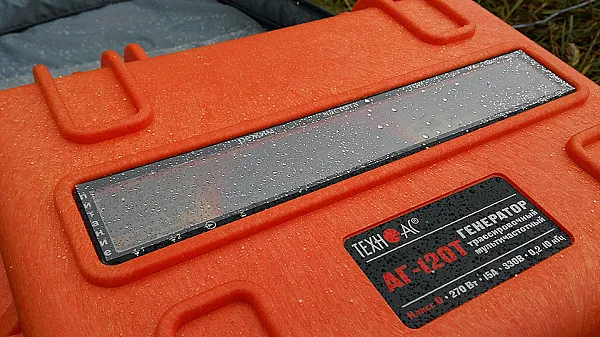

- Возможность работы в дождливую погоду (вкл/откл.; просмотр параметров с закрытой крышкой).
| Параметр | Значение |
|---|---|
| Выходной усилитель мощности | импульсный, технология CLASS D(BD), КПД > 80% |
|
Частоты f1, f2, f3 («постоянные») Частота f4 («временная») |
- выбираются пользователем в диапазоне 200…10000 Гц с дискретностью 1 Гц и заносятся в энергонезависимую память. - выбирается взамен одной из «постоянных», не заносится в память, существует до выключения питания. |
| Режимы генерации | непрерывный, импульсные посылки, двухчастотный, генерация ударных импульсов (опционально) |
|
Максимальная выходная мощность, не менее, Вт - при автономном питании - с добавлением внешнего аккумулятора |
120 (непрерывно на 1,2…400 Ом) / 180 (импульсы на 0,8…270 Ом) 180 (непрерывно на 1,8…600 Ом) / 270 (импульсы на 1,2…400 Ом) |
| Cогласование с нагрузкой |
- автоматическое, обеспечивающее достижение заданного выходного тока - ручное (кнопками «больше» / «меньше») |
|
Источники питания - встроенный аккумуляторный комплект - сетевой блок для работы или зарядки аккумуляторов - допустимый внешний источник питания |
- два свинцовых герметичных аккумулятора 12В/12Ач - выходное напряжение 15В, выходной ток 16Аmax - напряжение 11...27В, ток не менее 15А |
| Автоматические функции |
- выбор оптимального режима питания (коммутация внутренних и внешнего источников питания) - автосогласование (установка заданного тока в нагрузке) - автоматический «интеллектуальный» выбор выходной мощности с функцией «стабилизации» выходного тока (±1dB) - специальная программа согласования с передающей рамочной антенной - встроенное автоматическое зарядное устройство - «автоотключения» генерации и соответствующая индикация при экстремальных ситуациях - «автоотключение» питания при простое (1мин) |
| Светодиодные сверхъяркие цифровые индикаторы широкого температурного диапазона |
- все питающие напряжения - режимы и установки - время оставшееся до разряда питающих батарей при данном энергопотреблении - «мультиметр выхода»: «напряжение на выходе», «ток в нагрузке», «сопротивление нагрузки», «мощность в нагрузке» |
|
Задаваемый выходной ток, А - непрерывный и двухчастотный режимы - импульсные посылки |
0,1…10 0,1…15 |
|
Максимальное выходное напряжение, В: - ограниченное «по умолчанию» на безопасном уровне - возможное при автономном питании - возможное с добавлением внешнего аккумулятора - возможное при питании от сетевого блока |
24 220 330 140 |
|
Время непрерывной работы при максимальной выходной мощности, не менее, час - непрерывная генерация(120Вт автон./180Вт с доп. акк.) - импульсные посылки (180Вт автон./270Вт с доп. акк.) - при максимальной частоте и силе ударных импульсов |
1,2 9 22 |
| Время зарядки полностью разряженных встроенных аккумуляторов не более, час | 6 |
| Габаритные размеры генератора, не более, мм | 305х270х194 |
| Вес генератора, не более, кг | 12 |
| Допустимый диапазон температур окружающей среды при эксплуатации | минус 30…+45ºС |
| Допустимое сопротивление нагрузки | 0…∞ |
| Класс климатической защиты | IP54 (пылеводонепроницаемый) |
