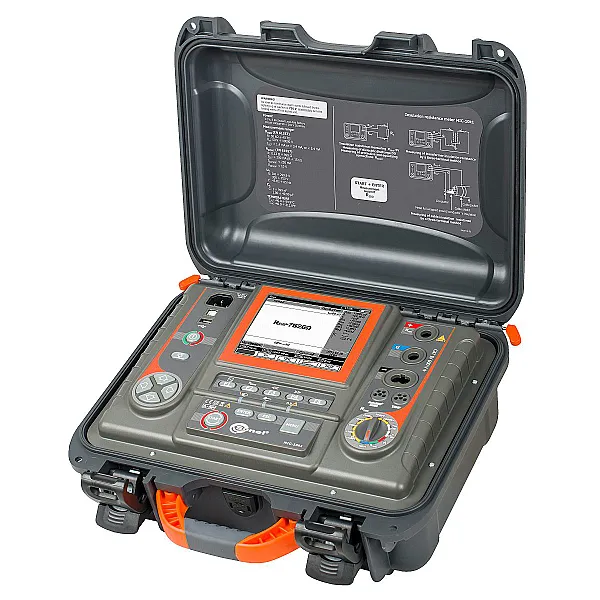

MIC-10k1 Измеритель параметров электроизоляции
Функциональные возможности:
- измерение сопротивления изоляции до 40 ТОм;
- измерительное напряжение до 10 000 В: стандартные величины 250 В, 500 В, 1000 В, 2500 В, 5000 В, 10000 В или установка произвольной величины 50 В...1000 В с шагом 10 В, 1 кВ...5 кВ с шагом 25 В;
- вычисление коэффициентов абсорбции и поляризации: установка трех интервалов времени;
- установка времени измерения - до 99 мин 59 сек;
- измерительный ток – 1,2 мА, 3 мА или 6 мА;
- измерение сопротивления изоляции с использованием проводников длиной до 20 м;

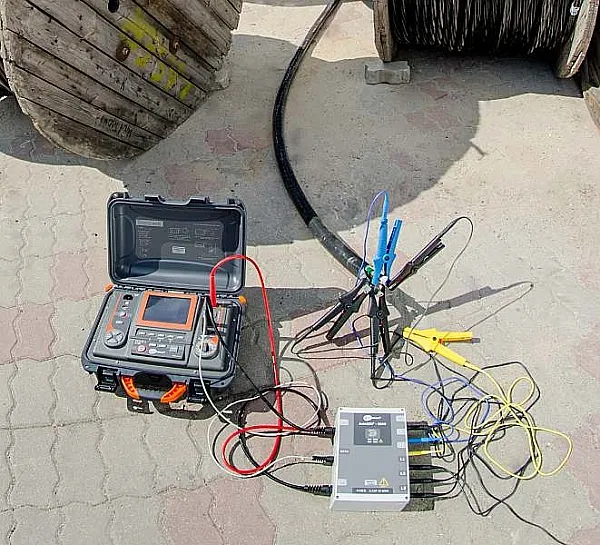

- измерение многожильных кабелей с использованием адаптера AutoISO-5000 (измерительное напряжение до 5кВ);
- автоматическая разрядка ёмкости измеряемого объекта после окончания измерения;
- измерение емкости кабеля (в процессе измерения сопротивления изоляции);
- измерение сопротивления изоляции нарастающим ступенчатым напряжением (SV);
- измерение коэффициента разряда диэлектриков (DD);
- определения место повреждения (прожиг);
- защита от объекта измерения находящегося под напряжением;
- измерение температуры с использованием дополнительного зонда ST-1;
- усовершенствованный цифровой фильтр - для измерений в условиях сильных электромагнитных помех;
- измерение напряжения переменного и постоянного тока до 750 В;
- питание от встроенного аккумулятора или сети 90…260 В;
- отображение графиков на дисплее в процессе измерения;
- встроенная инновационная память результатов измерений с возможностью указания Заказчиков, наименований объектов и точек измерений;
- передача данных на ПК по USB, Bluetooth или с помощью записи на USB-флеш-накопитель;
- совместим с ПО Sonel Reader и СОНЭЛ Протоколы 2.0.
Назначение и область применения:

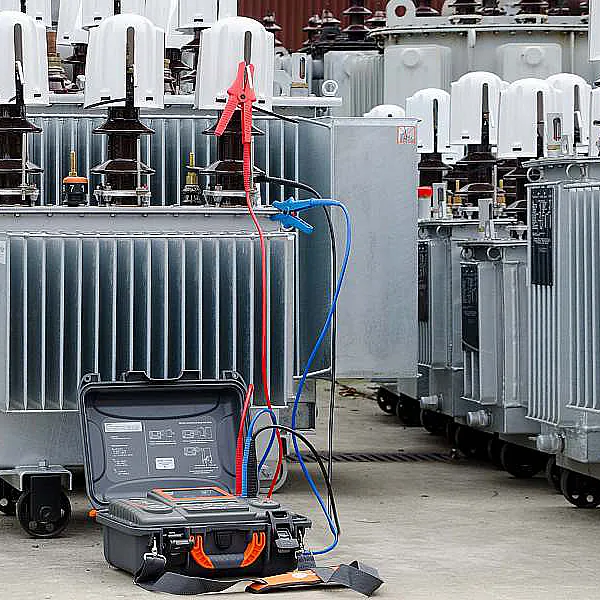

MIC-10k1 – цифровой мегаомметр, предназначенный для испытания электрической прочности изоляции электроустановок систем электроснабжения, а также измерения сопротивления изоляции кабельных линий, проводов, обмоток трансформаторов, двигателей, других электро- и телекоммуникационных установок. Максимальное измерительное напряжение составляет 10000 В постоянного тока, а диапазон измеряемого сопротивления ограничен величиной в 40 ТОм. Установка трёх интервалов времени позволяет автоматически рассчитывать коэффициент абсорбции (увлажнённости), поляризации (старения) и коэффициент разряда диэлектрика. В процессе измерения сопротивления изоляции происходит измерение ёмкости. Электромагнитные помехи, благодаря встроенному цифровому фильтру, не влияют на результат измерений.
Входы RISO имеют электронную защиту от перегрузки (например, на случай подключения к цепи под напряжением) до 825 В в течение 60 секунд.
Исключительно полезным решением является функция «прожига» поврежденной изоляции объекта. Преобразователь мощностью около 60 Вт позволяет дожигать места повреждения кабеля и облегчает локализацию дефекта, например, используя метод рефлектометрии с помощью прибора TDR-410.
Все результаты измерений можно сохранить в памяти прибора с последующей передачей данных на компьютер.
| Гарантия: 36 месяцев |
| Номер в Госреестре: 58907-20 |
| Класс защиты: IP54 (IP 67 с закрытой верхней крышкой) |
| Температурный диапазон: -20 °C … +50 °C |
| Габариты ШxВxГ: 390×308×172 мм |
| Масса: 7 кг |
Основные технические характеристики MIC-10k1
Сокращение «е.м.р.» в определении основной погрешности обозначает «единица младшего разряда». Сокращение «и.в.» в определении основной погрешности обозначает «измеренная величина»
Измерение сопротивления электроизоляции RISO
Диапазон измерения согласно ГОСТ IEC 61557-2-2013 для UN = 10 кВ: от 10,0 МОм до 40,0 ТОм
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| UISO = 5000 В | ||
| 0,0...999 кОм | 1 кОм | ± (3 % и.в. + 10 е.м. р.) |
| 1,00...9,99 МОм | 0,01 МОм | |
| 10,0...99,9 МОм | 0,1 МОм | |
| 100...999 МОм | 1 МОм | |
| 1,00...9,99 ГОм | 0,01 ГОм | |
| 10,0...99,9 ГОм | 0,1 ГОм | |
| 100...999 ГОм | 1 ГОм | ± (3,5 % и.в. + 10 е.м. р.) |
| 1,00…9,99 ТОм | 0,01 TОм | ± (7,5 % и.в. + 10 е.м. р.) |
| UISO = 10000 В (только для MIC-10k1) | ||
| 10,0...19,9 ТОм | 0,1 TОм | ± (12,5 % и.в. + 10 е.м. р.) |
| 20,0…40,0 ТОм | 0,1 TОм | В РФ не нормируется |
Пределы измерения сопротивления электроизоляции в зависимости от установленного измерительного напряжения
| Напряжение UISO | Измерительный диапазон | Измерительный диапазон с адаптером AutoISO-5000 |
|---|---|---|
| 50 В | 200 ГОм | 20,0 ГОм |
| 100 В | 400 ГОм | 40,0 ГОм |
| 250 В | 1,00 ТОм | 100 ГОм |
| 500 В | 2,00 ТОм | 200 ГОм |
| 1000 В | 4,00 ТОм | 400 ГОм |
| 2500 В | 10,00 ТОм | 400 ГОм |
| 5000 В | 20,0 ТОм | 400 ГОм |
| 10 000 В | 40,0 ТОм | - |
| Напряжение UISO | Шаг напряжения |
|---|---|
| 50…1000 В | 25 В |
| 1000…5000 В | 50 В |
| 5000…10000 В | 50 В |
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 0...29,9 В | 0,1 В | ± (2 % и.в. + 20 е.м.р.) |
| 30,0...299,9 В | 0,1 В | ± (2 % и.в. + 6 е.м.р.) |
| 300...750 В | 1 В | ± (2 % и.в. + 2 е.м.р.) |
Диапазон частот: от 45 Гц до 65 Гц
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| 1...999 нФ | 1 нФ | ± (5 % и.в. + 5 е.м.р.) |
| 1,00...49,99 мкФ | 0,01 мкФ |
- Измерение ёмкости только во время измерения RISO (во время разрядки объекта);
- Основная погрешность не будет превышена при измерении ёмкости, соединенной параллельно сопротивлению величиной более 10 МОм;
- Для измерительных напряжений меньших 100 В, погрешность измерения ёмкости не установлена;
- Длина кабеля L рассчитывается как C/Cx, погрешность измерения зависит от диапазона измерения;
- Постоянная времени TC рассчитывается как RISO × C, погрешность измерения зависит от диапазона измерения.
| Диапазон отображения | Разрешение | Основная погрешность |
|---|---|---|
| - 40...+99,9 °С | 1 °С | ± (3 % и.в. + 8 е.м.р.) В РФ не нормируется |
| Дополнительные технические характеристики | |
|---|---|
| Класс изоляции | двойная, согласно Двойная согласно ГОСТ IEC 61010-1-2014 ГОСТ IEC 61557-2-2013 |
| Категория безопасности | IV 600 В (III 1000 В) согласно ГОСТ IEC 61010-1-2014 |
| Степень защиты корпуса согласно EN 60529 | ГОСТ 14254-2015, IP54 |
| Питание измерителя | Литий-ионный аккумулятор (Li-Ion) 14.8 V 5.3 Ah |
| Температура хранения | –25...+70 °C |
| Температура рабочая | -20..+50 °C |
| Относительная влажность | 20...90 % |
| Высота | До 3000 м |
| Питание зарядного устройства | Электросеть 90..260 В / 50..60 Гц |
| Дисплей | ЖК, графический 5,6" |
| Интерфейс | USB или Bluetooth® |
| Габаритные размеры | 390×308×172 |
| Масса измерителя | около 7 кг |
Стандартная комплектация:
| Количество | Индекс | |
|---|---|---|
| Зажим «Крокодил» изолированный голубой К09 11 кВ | 1 | WAKROBU32K09 |
| Зажим «Крокодил» изолированный красный К09 11 кВ | 1 | WAKRORE32K09 |
| Зажим «Крокодил» изолированный черный К09 11 кВ | 1 | WAKROBL32K09 |
| Кабель последовательного интерфейса USB | 1 | WAPRZUSB |
| Кабель сетевой стандарта IEC С13 | 1 | WAPRZ1X8BLIEC |
| Провод измерительный с разъемами «банан» 10 кВ голубой 3 м | 1 | WAPRZ003BUBB10K |
| Провод измерительный с разъемами «банан» 10 кВ красный 3 м | 1 | WAPRZ003REBB10K |
| Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м | 1 | WAPRZ003BLBBE10K |
| Футляр L4 | 1 | WAFUTL4 |
Дополнительная комплектация:
| Индекс | |
|---|---|
| Адаптер AutoISO-5000 | WAADAAISO50 |
| Провод измерительный с разъемами «банан» 10 кВ голубой 10 м | WAPRZ010BUBB10K |
| Провод измерительный с разъемами «банан» 10 кВ голубой 20 м | WAPRZ020BUBB10K |
| Провод измерительный с разъемами «банан» 10 кВ голубой 3 м | WAPRZ003BUBB10K |
| Провод измерительный с разъемами «банан» 10 кВ голубой 5 м | WAPRZ005BUBB10K |
| Провод измерительный с разъемами «банан» 10 кВ красный 10 м | WAPRZ010REBB10K |
| Провод измерительный с разъемами «банан» 10 кВ красный 20 м | WAPRZ020REBB10K |
| Провод измерительный с разъемами «банан» 10 кВ красный 3 м | WAPRZ003REBB10K |
| Провод измерительный с разъемами «банан» 10 кВ красный 5 м | WAPRZ005REBB10K |
| Провод измерительный с разъемами «банан» экранированный 10 кВ черный 10 м | WAPRZ010BLBBE10K |
| Провод измерительный с разъемами «банан» экранированный 10 кВ черный 20 м | WAPRZ020BLBBE10K |
| Провод измерительный с разъемами «банан» экранированный 10 кВ черный 3 м | WAPRZ003BLBBE10K |
| Провод измерительный с разъемами «банан» экранированный 10 кВ черный 5 м | WAPRZ005BLBBE10K |
| Программа автоматического формирования протоколов испытаний электроустановок «СОНЭЛ Протоколы 2.0» | # |
| Температурный зонд ST-1 | WASONT1 |
| Футляр L7 | WAFUTL7 |
