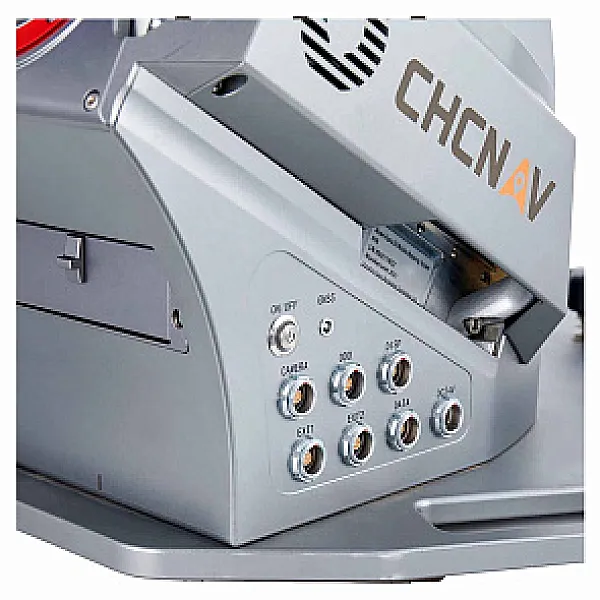

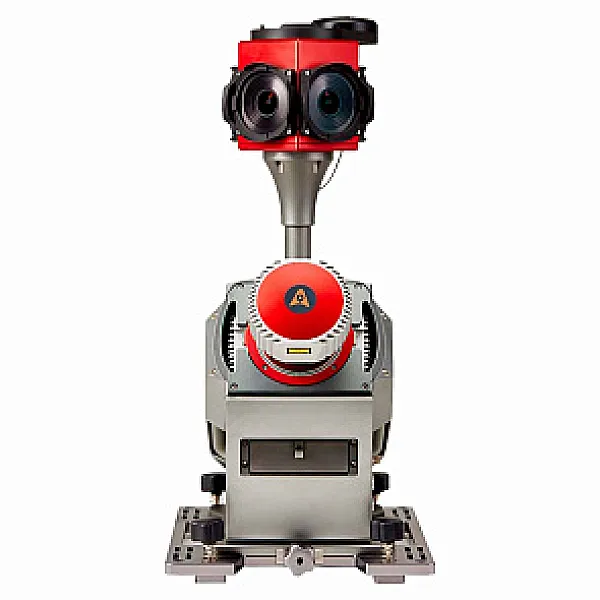

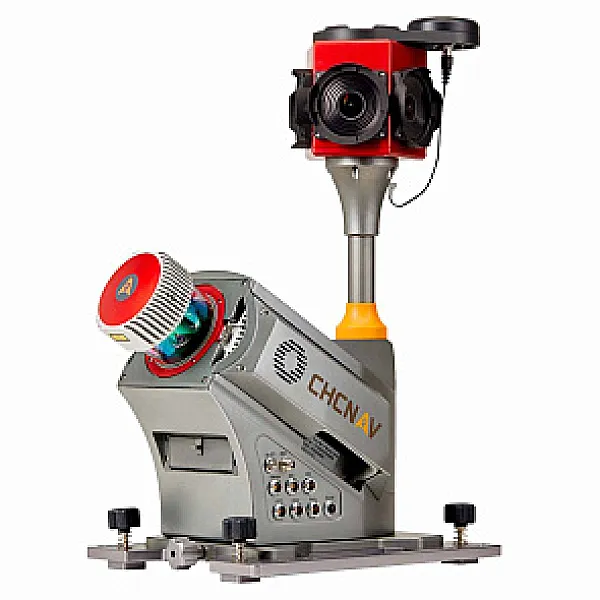

Мобильный лазерный сканер CHCNAV Alpha3D
- Арт. 191206030252-040-000-CHC
по всей России
дилер
производителя
низкой цены
Купить CHCNAV Alpha3D в Тюмени, а также получить консультацию специалистов об особенностях и преимуществах данного изделия вы можете в нашем магазине, связавшись с нами по телефону или непосредственно через сайт – с помощью формы обратной связи или воспользовавшись чатом с онлайн-консультантом.
| Alpha3D | |
|---|---|
| Размеры | 2019 мм |
| Ширина датчика | 25-30 мм |
| Высота датчика | 25-30 мм |
| Относительная точность сканирования на 50 м | 5 мм |

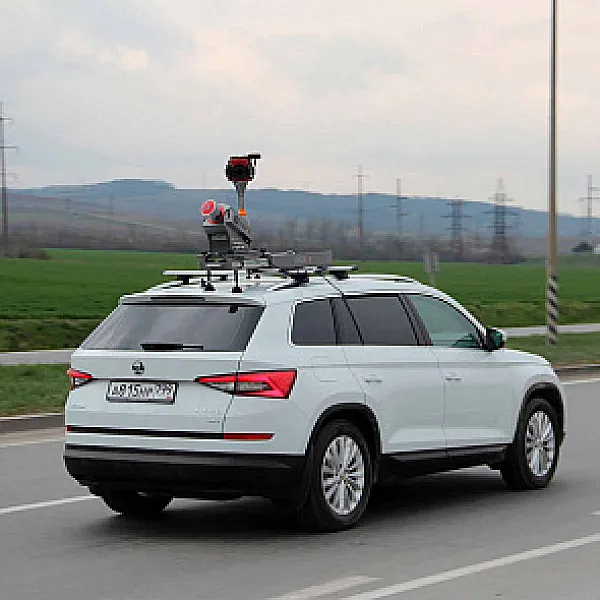

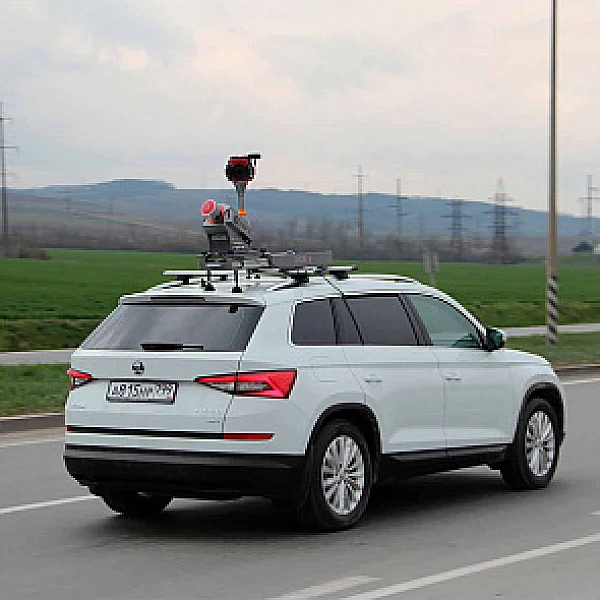

| Ширина фото, пикс | Монтажная площадка с возможностью установки на любой вид ТС (автомобиль, ж/д тележки и поезда, водный транспорт) |
| Высота фото, пикс | 27 |
| Размеры монтажной площадки | 72 x 31 x 12 см |
| Масса источника питания, кг | в зависимости от количества батарей |
| Скорость движения ТС, км/ч | 40 (макс - 110) |
| Источник питания | Внешний источник питания в защитном кейсе. Батареи стандартные, автомобильные, замена может производиться пользователем самостоятельно |
| Время работы | Зависит от количества ячеек в системе питания. 1 ячейка = 2 часа работы |
| Подключение дополнительных датчиков и оборудования | 1 порт для дополнительной антенны ГНСС, 2 порта RS232 для подключения дополнительных датчиков (с поддержкой NMEA и PPS) |
| Система ГНСС | Мультисистемная плата GPS/ГЛОНАСС/Gallileo/Beidou с поддержккой SBAS/QZSS и L-Band, подключение двух антенн |
| СКП определения местоположения без потери сигнала ГНСС | 20 |
| Датчик пройденного пути (одометр) | да, опционально |
| Точность определения местоположения, без потери сигналов ГНСС, СКП | 1 см в плане, 2 см по высоте |
| Точность ориентации ° крен/тангаж, СКП | 0.005 |
| Точность ориентации ° курс, СКП | 0.017 |
| Скорость работы IMU, Гц | 600 |
| Количество сканеров | 1, второй - опционально |
| Тип сканера | Riegl VUX-1HA - стандартно, Riegl VUX-1UAV - опционально |
| Сектор сканирования | 360° |
| Поле зрения | 360° x 270° |
| Класс лазерного излучения | 1 |
| Частота измерений, Гц | 250 |
| Скорость вращения зеркала, вр/сек | 250 |
| Скорость сканирования, точек в секунду | 1.8 млн |
| Максимальная дальность сканирования, м | 475 - 300 тыс. изм. в сек / 370м - 500 тыс. изм в сек/ 235 - 1,8 млн. изм. в сек |
| Плотность сканирования на скорости 40 км/ч, см | 4 |
| Объем данных, Гб/км | ~2 |
| Управление системой | через любой планшет/ПК, с поддержкой WiFi/LAN |
| Хранение данных | сменный SSD 2 Тб |
| Управляющий компьютер | интегрированный, многоядерный, промышленный ПК с низким уровнем энергопотребления |
| ПО для сбора геопространственных данных | CoCapture, не требующее установки, управление через web-браузер |
| Количество камер | 6 сенсоров Sony IMX264, разрешение 5 Мп каждый |
| Камера | Сферическая камера LadyBug 5+, возможность подключения дополнительных камер |
| Количество кадров, fpc | 5 |
| Дополнительные камеры | Опциональная боковые камеры |
| Рабочая температура | от -10°C до +40°C |
| Температура хранения | от -20°C до +50°C |
| Класс пыле-влаго защиты | IP64 |
| Влажность (рабочая) | до 80 |
| Энергопотребление | 240 Вт стандартно |
| Размеры сканера | 513 x 310 x 672 мм |
| Вес сканера без аккумулятора | 19 кг |
