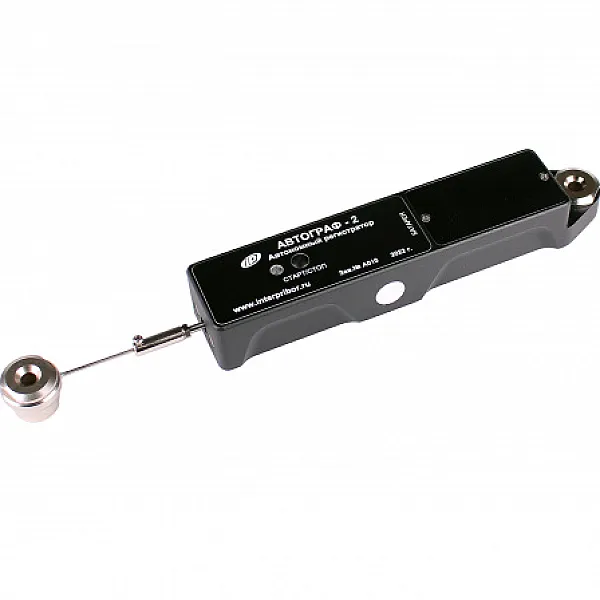

Мониторинг развития трещин АВТОГРАФ-2
АВТОГРАФ-2 предназначен для длительного мониторинга деформаций и развития трещин строительных и др. конструкций, наблюдения за изменением геометрических размеров различных объектов, а также для контроля температуры и влажности окружающего воздуха. Прибор может использоваться для:- контроля микроклимата помещений
- регистрации процессов сушки древесины, процессов термообработки бетона
Преимущества:
- Простота установки: имеет двухточечное крепление на объекте измерений с помощью анкеров или дюбелей
- Полная автономность и микропотребление. Срок службы встроенной литиевой батареи до 5 лет
- Малые габариты и вес
- Упругий струнный элемент измерительной базы
- Объем памяти - более 1 млн. результатов измерений
- Беспроводной интерфейс связи Bluetooth со смартфоном. Дальность устойчивого соединения - не менее 10 м - делает прибор максимально удобным для использования
Основные функции:
Прибор осуществляет синхронную автоматическую регистрацию следующих параметров:
- линейного перемещения (ширина раскрытия трещин в бетоне, деформации)
- влажности воздушной среды
- температуры воздушной среды
Прибор может быть использован для регистрации изменений геометрических размеров различных элементов конструкций и их температурно-влажностных режимов на различных строительных и технологических объектах при температуре окружающей среды от – 40 ºС до +55 ºС.
В процессе регистрации значения измеряемых параметров через заданный пользователем интервал времени записываются во внутреннюю энергонезависимую память прибора. Период записываемых отсчетов устанавливается заранее с помощью сервисного приложения, установленного на смартфоне.
Завершение регистрации производится автоматически после истечения заданной продолжительности регистрации или в результате принудительной остановки процесса измерений со смартфона.
Конструкция:
- Прибор выполнен в моноблочном герметичном конструктиве и включает в себя:
– датчик линейных перемещений (для наблюдения за шириной раскрытия трещин в бетоне и деформациями) и датчик температуры и влажности окружающего воздуха
– встроенное микропроцессорное устройство с литиевой батареей для задания режимов регистрации, фиксации результатов измерений и их передачи в смартфон по Bluetooth
Сервисная компьютерная программа:
- Приложение для смартфона
- Задание режимов регистрации: время запуска, периодов отсчетов, длительность цикла регистрации, параметров объекта контроля
- Архивация, документирование и обработка результатов
- Экспорт в Excel, сохранение в текстовый формат для других программ
О приборе:
Безопасность эксплуатации здания или сооружения зависит от их технического состояния. Под воздействием динамических и статических нагрузок в несущих элементах могут появляться трещины, которые могут привести к аварийному состоянию конструкции в целом. Наиболее опасный вид трещин – это сквозные, которые вызывают разрушение сечений и развиваются интенсивно. Но и поверхностные трещины при их прорастании и развитии со временем приводят к ухудшению состояния объекта, постепенно влияя не только на внешний облик, но и на общую прочность конструкций.
Специфика мониторинга трещин строительных конструкций:
Мониторинг развития трещин связан с комплексными исследованиями объекта, которые будут учитывать разнообразные факторы воздействия, например, геодезические: состояние грунтовых вод, близлежащие строительства и т.д.
Мониторинг развития трещин позволяет своевременно установить степень опасности и скорость её развития под влиянием факторов окружающей среды и нагрузок. Самый простой контроль трещин – это установка гипсового маяка или индикатора часового типа, но такой вид мониторинга не позволяет провести глубокий анализ, учитывающий внешние факторы, в частности температуру и влажность окружающего воздуха, и требует дополнительных измерений.
Компания «Интерприбор» представляет регистратор АВТОГРАФ-2 - портативный прибор для мониторинга развития трещин в железобетонных конструкциях зданий и сооружений.
Преимущества работы с прибором:
Преимущества прибора для мониторинга трещин АВТОГРАФ-2:
- портативность и автономность прибора обеспечивают его применение в труднодоступных местах исследуемого объекта;
- легкость установки на месте измерения при помощи двухточечного крепления;
- мощный литиевый аккумулятор с долгим сроком службы;
- одновременный контроль ширины раскрытия трещин в совокупности с показателями температуры и влажности;
- универсальная базовая комплектация и моноблочное исполнение;
- простая передача данных для анализа на ПК;
- автоматические режимы регистрации измерений.
| Встроенный датчик температуры и влажности, шт. | 1 |
| Встроенный датчик перемещения, шт. | 1 |
| Диапазон измерений температуры, °C | -40...+55 |
| Пределы допускаемой абсолютной погрешности измерения температуры, °C | ±3 |
| Диапазон измерения перемещений, мм | 0...18 |
| Дискретность измерения перемещений, мкм | ±10 |
| Пределы допускаемой приведенной погрешности измерения перемещений, % | ±2 |
| Диапазон измерения влажности, % | 0...100 |
| Пределы допускаемой абсолютной погрешности измерения влажности, % | ±10 |
| Программируемый период отсчетов регистрации, с (мин) | 1...240* |
| Программируемая длительность процесса регистрации, мин (час) | 1...1000* |
| Поддерживаемая версия Bluetooth | 5.0 |
| Габаритные размеры, мм | 250x37x31 |
| Масса, кг | 0,31 |
* - установка параметров возможна как в сек (мин)., так и в мин (час)
- Прибор
- Датчик температуры и влажности
- Заглушка разъема
- Комплект анкеров (из 2 шт.)
- Зарядное устройство USB
- Приложение для смартфона
- Руководство по эксплуатации
- Сумка
