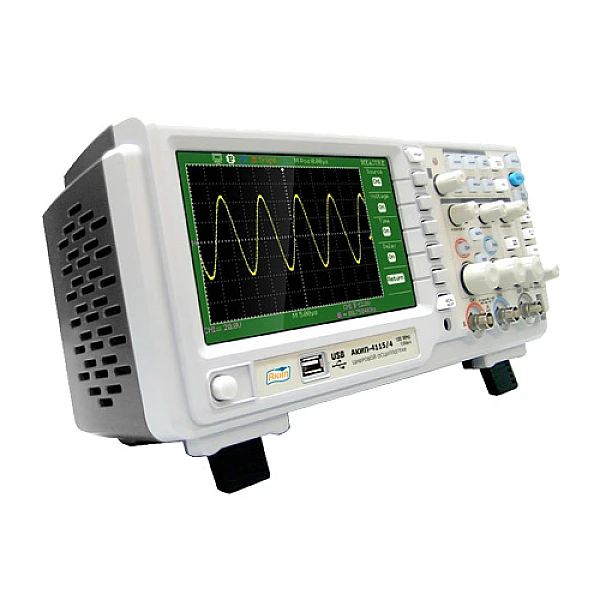

Осциллограф АКИП-4115
по всей России
дилер
производителя
низкой цены
- АКИП-4115/1А
- АКИП-4115/2А
- АКИП-4115/3А
- АКИП-4115/4А
- АКИП-4115/5А
- АКИП-4115/6А
- АКИП-4115/7А
- Полоса пропускания 25, 40, 70, 100, 150, 200 МГц
- 5 функций математики: сложение, вычитание, умножение, деление, БПФ при длине памяти 1кБ; усреднение (4 /16…128/ 256)
- Режимы: "покадровой" регистрации осциллограмм (запись и воспроизведение до 2500 кадров), накопление (1 с, 2 с, 5 с, беск., выкл.), пиковый детектор 10 нс
- Интерфейс: USB 2.0 для управления и записи данных (2), RS-232
- Количество каналов: 2
- Макс. частота дискретизации 2 ГГц – АКИП-4115/7А, 500 МГц - АКИП-4115/1, все остальные модели 1 ГГц; эквивалентная до 50 ГГц (для периодического сигнала)
- Интерполяция: Sin X/х, линейная
- Цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный)
- Режим автоизмерения задержек 2-х сигналов (фаза и время - 8 параметров)
- Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допускового контроля, выход сигнала "Годен/негоден"
- Большой цветной ЖК-дисплей: 8×18 дел., диагональ 17,8 см
| Параметры | 4115/1А | 4115/2А | 4115/3А | 4115/4А | 4115/5А | 4115/6А | 4115/7А |
| Канал вертикального отклонения | |||||||
|---|---|---|---|---|---|---|---|
| Число каналов | 2 | ||||||
| Полоса пропускания (-3 дБ) | 0…25 МГц | 0…40 МГц | 0…70 МГц | 0…100 МГц | 0…150 МГц | 0…200 МГц | |
| Коэф. отклонения (Коткл.) | 2 мВ/дел…10 В/дел | 2 мВ/дел…5 В/дел | |||||
| Погрешность уст. Коткл. | ± 3% | ||||||
| Время нараст. (не более) | 14 нс | 8,8 нс | 5,0 нс | 3,5 нс | 2,3 нс | 1,8 нс | |
| Входной импеданс | 1 МОм/13 пФ | 1 МОм/13 пФ; 50 Ом | |||||
| Макс. вх. напряжение | 600 В пик-пик (х10); кат I | ||||||
| Связь по входу | Открытый, закрытый, земля | ||||||
| Коэффициент деления | 1х, 10х, 100х, 1000х | ||||||
| Канал горизонтального отклонения | |||||||
| Коэф. развертки (Кразв.) | 25 нс - 50 с/дел | 10 нс - 50 с/дел | 5 нс - 50 с/дел | 2,5 нс-50 с/дел | |||
| Погрешность уст. Кразв. | 0,01% | ||||||
| Режимы работы | Основной, окно, ZOOM окна, самописец (100 мс…50 с/дел), X-Y | ||||||
| Синхронизация | |||||||
| Источники синхросигнала | Каналы 1, 2, внешний | ||||||
| Режимы запуска развертки | Автоколебательный, ждущий, однократный | ||||||
| Виды синхронизации | по фронту, по заданным параметрам длит. импульса, ТВ- | ||||||
| синхронизация, по скорости изменения, попеременный запуск (ALT). | |||||||
| Аналого-цифровое преобразование | |||||||
| Разрешение по вертикали | 8 бит | ||||||
| Макс. частота дискретизации | 500 МГц | 1 ГГц – 1 канал, 500 МГц – 2 канала | 1 ГГц на канал | 2 ГГц – 1 канал, 1 ГГц – 2 канала | |||
| Эквив. частота дискретиз. | 10 ГГц | 25 ГГц | 50 ГГц на канал | ||||
| Интерполяция | Линейная, Sin X / X | ||||||
| Объем памяти на канал: | |||||||
| - быстрая память | 16 кБ (32 кБ при объед. каналов) | 20 кБ (40 кб при объед. каналов) | 5 кБ | 12 кБ (24 кБ при объед. каналов) | |||
| - быстрая память | - | 1 МБ (2 МБ при объед. каналов) | 5 кБ | 12 кБ (24 кБ при объед. каналов) | |||
| - длинная память | 12 кБ (24 кБ при объед. каналов) | ||||||
| Режимы сбора данных | Стандартная выборка, усреднение (4 /…/ 256), пиковый детектор 10 нс, накопление (1 с, 2 с, 5 с, бесконеч., выкл.), самописец (от 100 мс/дел) | ||||||
| Курсорные измерения | |||||||
| Режимы | ручной, автоизмерения, слежение (трэк) | ||||||
| Виды измерений | DU; DT; 1/DT | ||||||
| Автоматические измерения | |||||||
| По вертикали | Пик-пик, амплитуда, максим., миним., "высокий" уровень, "низкий" уровень, среднее, с.к.з., выбросы на вершине и в паузе | ||||||
| По горизонтали | Частота; период; время нарастания и спада; +/- ширина импульса, +/- скважность, фаза | ||||||
| Измерение задержки | 8 видов (фаза и время): FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF | ||||||
| Дополнительные возможности | |||||||
| Интерфейс | На передней панели: USB для сохранения данных на задней панели: USB и RS-232 для дистанционного управления | ||||||
| Математика | Сложение, вычитание, умножение, деление, БПФ (на участке 1 Кб), цифровые фильтры (ФВЧ, ФНЧ, полосовой, режекторный) | ||||||
| Документирование результатов | Сохранение 20 осциллограмм, 20 профилей настроек, 2 шаблонов допуск. контроля. Регистрация в память до 2500 кадров с регулируемой скоростью записи и воспроизведения. | ||||||
| Общие данные | |||||||
| ЖК-дисплей | TFT цветной (LCD, 480×234 точек), диагональ 17,8 см (8х18 дел); | ||||||
| Напряжение питания | 100…240 В (± 10 %), 50 Гц | ||||||
| Габаритные размеры | 323 × 136 × 157 мм; 358 × 156 × 118 мм – АКИП-4115/7А | ||||||
| Масса | 2,5 кг; 4,3 кг - АКИП-4115/7А | ||||||
