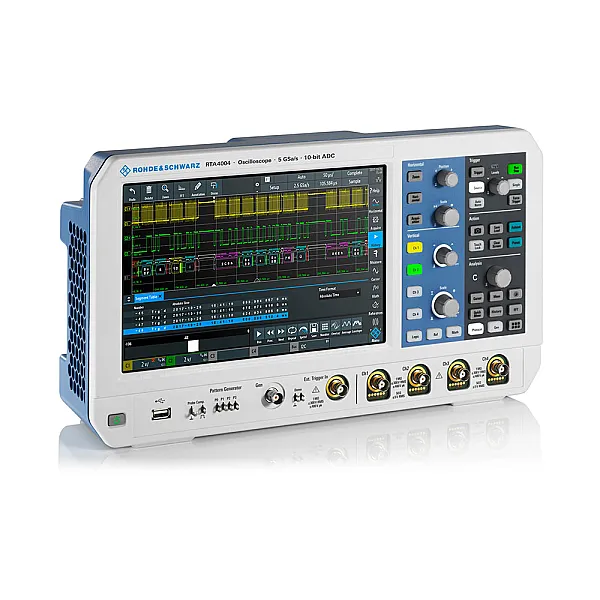

Осциллограф Rohde & Schwarz RTA4004
Осциллограф RTA4004, разработанный компанией Rohde & Schwarz, представляет собой высокоточный измерительный инструмент для выполнения любой производственной задачи. Из основных технических характеристик стоит отметить полосу пропускания 200 МГц, 4 изолированных входных разъема, позволяющих тестировать несколько компонентов одновременно, а также частоту дискретизации 5 ГВыб/сек. Если потребуется, рабочий диапазон может быть увеличен путем ввода специального кода.
Главной отличительной особенностью всей серии RTA является 10 битный аналого-цифровой преобразователь собственной разработки Роде Шварц. По сравнению с классическим 8 битным АЦП, он демонстрирует четырехкратное увеличение вертикального разрешения, что гарантирует обнаружение даже единичных аномалий и отклонений. Еще одно весомое отличие - объем встроенной памяти. В стандартной комплектации он составляет 1 миллион точек. Это в восемь раз больше, чем могут предложить аналогичные решения сторонних производителей. Благодаря этому, уже в базовом комплекте поставки присутствует функция архивации, которая способствует длительному захвату временных интервалов.

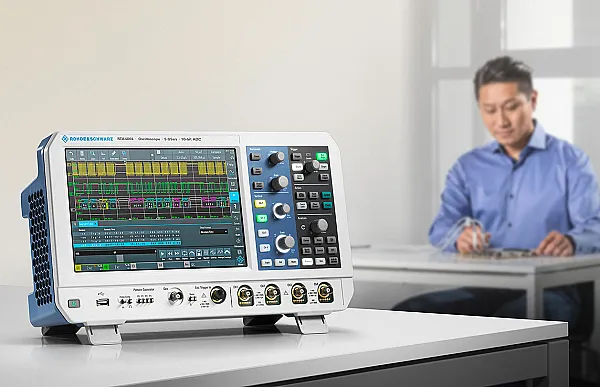

RTA4004 - флагманский инструмент для тестирования и отладки промышленной техники.
Отдельного внимания заслуживает графический интерфейс, который был полностью переработан в соответствии с пожеланиями заказчиков. В то же время, расположение элементов управления максимально приближено к предыдущему поколению. Поэтому, если раньше Вам приходилось работать с аппаратурой R&S, Вы сразу же освоитесь. Клавиша "возврат" производит отмену последнего выполненного действия, если была допущена ошибка. Как и все современные модели осциллографов, новинка оснащена емкостным дисплеем диагональю более десяти дюймов. Это обеспечивает непревзойденное качество изображения и открывает доступ ко всем функциям без использования кнопок. Сенсорный экран также позволяет оставлять отметки прямо на полученной осциллограмме, что упрощает документирование и составление отчетов.
Кроме исследования временных и амплитудных показателей, прибор предлагает пользователю ряд других необходимых технологий. После интеграции соответствующих расширений Вам станет доступно следующее:
- RTA-K18: дополнение превращает изделие в полноценный анализатор спектральной составляющей с поддержкой гибкой регулировки параметров и быстрым временем отклика. Имеется режим построения спектрограммы (зависимости частоты от времени в виде графика), t - стробирование (отображение частотной области в заданном отрезке) и проставление пиковых маркеров (моментальный поиск предельных значений спектра).
- RTA-B1: опция дает возможность выполнять коррелированный во времени анализ цифровых и аналоговых сигналов на всех 16 каналах.
- RTA-B6: синтезатор последовательностей пилообразной, синусоидальной, прямоугольной и случайной формы до 25 Мегагерц.
- RTA-K1, RTA-K2, RTA-K3 осуществляют запуск и декодирование CAN, LIN, UART, RS-232, RS-422, RS-485 и других шин.
Наличие USB порта на фронтальной панели обуславливает простое обновление программного обеспечения, а также сохранение пользовательских настроек и результатов измерений на съемный носитель. Благодаря совместимости с Ethernet и Wi-Fi (требуется адаптер), Вы можете установить сопряжение с персональным компьютером или подключить его к ЛВС или сети интернет. Это обеспечивает удаленное изменение всех параметров устройства, редактирование сценариев включения и постоянный контроль над прибором. Поддерживаются все версии HTML браузеров, поэтому нет необходимости в установке дополнительного ПО.
| Rohde & Schwarz RTA4004 | |
|---|---|
| Система вертикального отклонения | |
| Входные каналы | 4 осциллографических 16 логических (RTA-B1) |
| Полосы пропускания для аналоговых каналов | 200 МГц |
| Максимальная входная частота для логических каналов | 400 МГц |
| Время нарастания переходной характеристики (расчетное) | 1,75 нс |
| Диапазон значений коэффициента отклонения по вертикали | На 50 Ω: от 0,5 мВ/дел до 1 В/дел на 1 МΩ: от 0,5 мВ/дел до 10 В/дел |
| Импеданс | Аналоговые каналы: 50 Ω+/-1,5%, 1 МΩ+/-1%, 14 пФ +/-1 пФ
Логические каналы: 100 кΩ+/-2%, ~4 пФ |
| Максимальное входное напряжение | Аналоговые каналы: на 50 Ω: 5 В(СКЗ), макс. 30 В(пик) на 1 МΩ: 300 В (СКЗ), макс. 400 В (ПИК)
Логические каналы: +/- 40 В (ПИК) |
| Система горизонтального отклонения | |
| Диапазон временной развертки | От 0,5 нс/дел до 500 с/дел |
| Погрешность временной развертки | +/-0,5x10-6 после калибровки, +/-1x10-6 в течение калибровочного интервала |
| Система сбора данных | |
| Частота дискретизации аналоговые каналы | 2,5 ГВыб/с (нормальный режим) 5 ГВыб/с (с чередованием) |
| Частота дискретизации логические каналы | 2,5 ГВыб/с (2 лог. пробника), 5 ГВыб/с (1 лог. пробник) |
| Глубина памяти | 100 млн. точек на канал / 200 млн. точек с чередованием до 1 млрд. точек сегментированной памяти |
| Вертикальное разрешение | 10 бит (16 бит в режиме high-resolution) |
| Скорость обновления | До 64’000 осциллограмм/с |
| Система синхронизации | |
| Источники синхронизации | Аналоговые каналы, логические каналы (опционально) |
| Режимы запуска | Автоматический, ждущий, однократный |
| Виды запуска | Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p/1080i/1080p), pattern, runt, rise/fall time, timeout, line Опционально: serial bus: I2C, SSPI, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, audio (I2S, LJ, RJ, TDM), MIL-STD-1553, ARINC 429 |
| Анализ осциллограмм | |
| Автоматические измерения | Более 30 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность/статистика |
| Курсорные измерения | Вертикальные, горизонтальные, V-marker |
| Математика | 21 базовых фунций, БПФ |
| Тестирование по маске | Тестирование по критерию годен/не годен; |
| Дополнительные возможности | |
| (Опция RTA-B6)
Генератор сигналов произвольной формы и 4-бит Генератор тестовых последовательностей | Разрешение 14 бит, дискретизация 250 млн.выборок/с
Синус: 0.1 Гц – 25 МГц Импульс/прямоугольный: 0.1 Гц – 10 МГц пилообразный/треугольный/sinc/exp: 0.1 Гц – 1 МГц Шум: макс. полоса 25 МГц Произвольная форма: макс. 10 млн. выб./с, 32 тыс. точек Типы модуляции: AM, FM, ASK, FSK 4 битные тестовые последовательности I2C, SPI, UART, CAN/LIN |
| Цифровой вольтметр (DVM) | Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, AC+DCскз и ACскз |
| Частотомер | Измерения: частота, период, Разрешение: 7 разрядов; |
| Дисплей | |
| Тип | Емкостной цветной сенсорный, диагональ 10.1 дюймов |
| Разрешение | 1280х800 пикселей (WXGA) |
| Общие характеристики | |
| Интерфейсы | USB host, USB device, LAN |
| Габаритные размеры (Ш×В×Г) | 390×220×152 мм |
| Масса | 3,3 кг (без опций) |
