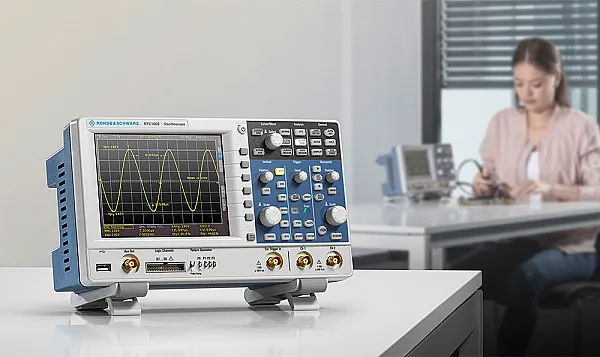

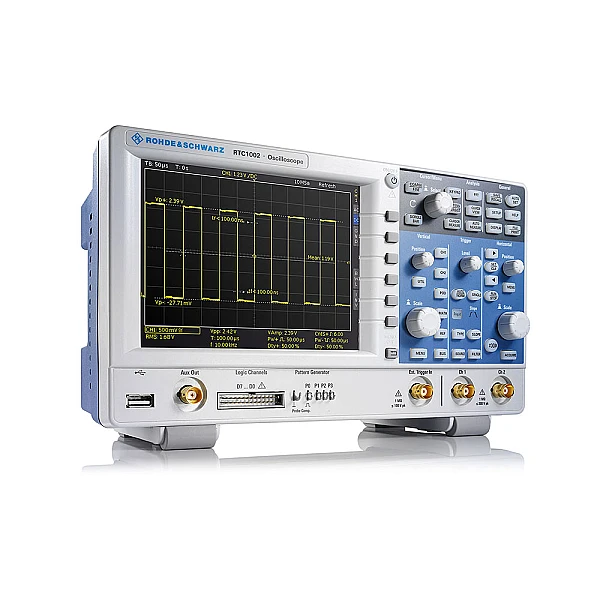

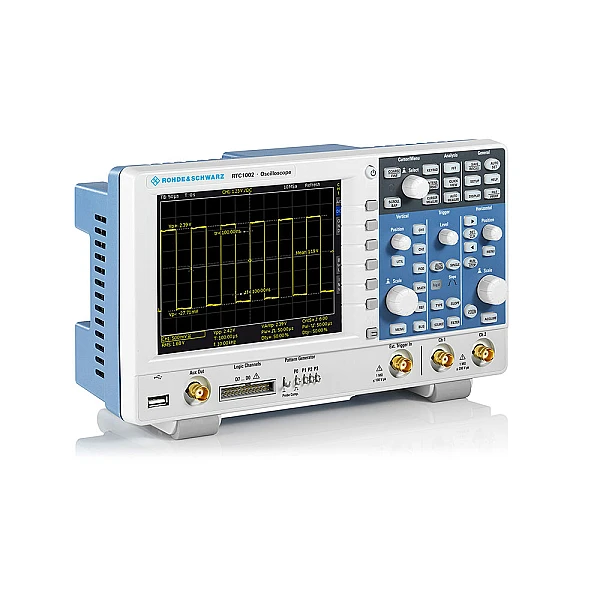

Осциллограф Rohde & Schwarz RTC1002
Совсем недавно компания Rohde & Schwarz анонсировала три новых серии высокоточного оборудования. В их число входит и RTC1002. Он сочетает в себе высокую чувствительность, богатый набор измерительных режимов и прецизионную точность, характерную для продуктов R&S. Базовая полоса пропускания достигает 50 МГц, а два изолированных разъема позволяют подключать несколько компонентов одновременно. Также стоит отметить огромный выбор дополнений и аксессуаров, благодаря которым можно доработать изделие в соответствии с Вашими потребностями. Перечисленные параметры свойственны только для аппаратуры топ-класса, но невысокая стоимость характеризует разработку как представителя среднего ценового диапазона. Именно поэтому он найдет применение и в исследовательских лабораториях, и в небольших ремонтных мастерских, и в образовательных учреждениях.
RTC1002 - многофункциональность по демократичной цене
Давайте рассмотрим особенности новинки более детально. Главным отличием всей линейки RTC1000 является 8-битный АЦП, разработанный специалистами Роде Шварц. Он обуславливает низкий уровень шума и частоту дискретизации, равную 2 млрд отсчетов в секунду. Это рекордный показатель для этого класса. В тандеме с оптимизированным программным обеспечением это гарантирует полную совместимость с аппаратной частью и минимальное время отклика. Помимо наблюдения за временными и амплитудными характеристиками, новинка объединяет в себе функции других приборов. Ознакомимся с некоторыми из них более подробно.
- Осциллограф. Благодаря сверхвысокой частоте семплирования и большому объему интегрированной памяти любые исследования становится простой задачей. При этом Вы не пропустите ни одного важного события. Скорость обновления экрана, достигающая 10 000 осциллограмм в секунду, способствует обнаружению даже редких единичных отклонений. Технология QuickView и поддержка быстрого преобразования Фурье обуславливают мгновенную обработку накопленной информации, а автоматическое выполнение математических операций упрощает составление отчетов.
- Логический анализатор. Расширение RTC-B1 добавляет возможность работать со смешанными сигналами, или просто MSO на 8 дополнительных каналах. Это позволяет решать широкий круг задач, связанных с ремонтом и калибровкой вычислительной техники. Например, Вы без особого труда определите интервал задержки между входом и выходом аналого-цифрового преобразователя.
- Тестирование интерфейсов передачи данных. На сегодняшний день шины SPI и CAN/LIN распространены во многих отраслях производства. Они используются для обмена сообщениями между интегральными схемами. Все решения RTC (при наличии требуемых опций) поддерживают синхронизацию и декодирование выбранных протоколов. Имеется возможность захвата выделенного участка или запуска по заранее установленному критерию.
- Синтезатор последовательностей. При установке RTC-B6, область применения RTC1002 существенно расширяется. Помимо воспроизведения сигналов стандартной формы, доступна генерация 4 битных последовательностей произвольного вида с максимальной скоростью 50 Мбит/с. Этого более чем достаточно для проверки и отладки каскадов со сложной архитектурой.
- Цифровой вольтметр. Активация подобной функции исключает необходимость использования вспомогательных принадлежностей при проведении измерений. Помимо определения основных величин, Вы также можете вычислить среднеквадратическое значения (СКЗ) суммы переменного и постоянного напряжений.

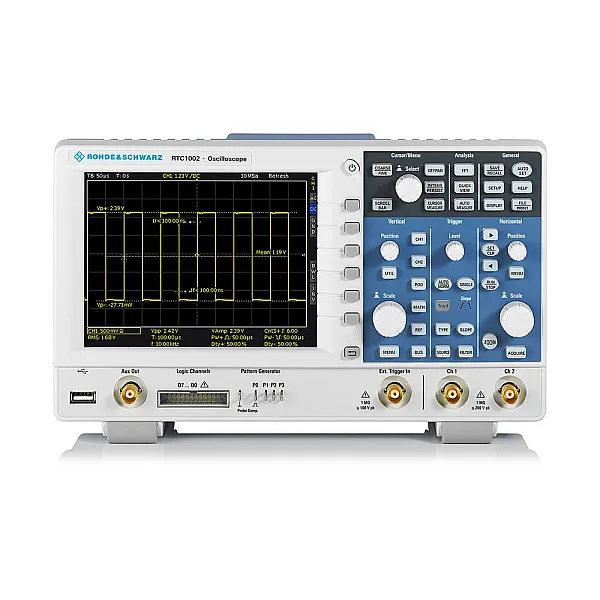

Отдельного внимания заслуживает ЖК-дисплей, которым оснащено устройство. Диагональ 6,5 дюймов и разрешение 640x480 пикселей обеспечивает непревзойденное качество изображения, а фоновая подсветка гарантирует комфортные условия работы даже при отсутствии освещения. Воспользовавшись USB портом на фронтальной панели, Вы сможете самостоятельно обновлять встроенное ПО, а также сохранять на съемный носитель полученные результаты и пользовательские настройки.
| Rohde & Schwarz RTC1002 | |
|---|---|
| Система вертикального отклонения | |
| Количество каналов | 2 |
| Полоса пропускания (–3 дБ) | 50 МГц |
| Время нарастания (расчетное) | 7 нс |
| Входной импеданс | 1 MΩ ± 2 % || 14 пФ ± 2 пФ |
| Входная чувствительность при максимальной полосе пропускания во всех диапазонах | от 1 мВ/дел до 10 В/дел |
| Точность усиления по постоянному напряжению | смещение и позиция = 0, максимальное изменение рабочей температуры ±5 °C после саморегулировки |
| Входная чувствительность во всех диапазонах | 3% |
| Система сбора данных | |
| Максимальная частота дискретизации (в реальном масштабе времени) | 1 млрд отсчетов/с; 2 млрд отсчетов с перемежением |
| Память для собранных данных | 1 млн отсчетов; 2 млн отсчетов с перемежением |
| Система горизонтального отклонения | |
| Диапазон временной развертки | от 1 нс/дел до 100 с/дел |
| Система запуска | |
| Типы запуска (базовая модель) | по фронту, по длительности, по видеосигналу (PAL, SECAM, PAL-M, SDTV, HDTV), по шаблону, по таймауту |
| Опция | I 2 C, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN |
| Функции анализа и измерений | |
| Функция быстрого вывода QuickView | размах напряжения, положительный/отрицательный пик, время нарастания/спада, среднее значение, среднеквадратическое значение, период, частота |
| Автоматизированные измерения | длительность пакета, количество положительных/отрицательных импульсов, количество спадающих/нарастающих фронтов, среднее значение, СКЗ периода, СКЗ, средний период, пик±, частота, период, амплитуда, уровень основания, положительный/отрицательный выброс, длительность импульса, коэффициент заполнения±, время нарастания/спада, задержка, фаза |
| Математические операции с сигналом | сложение, вычитание, умножение, деление, БПФ |
| Опция MSO | |
| Цифровые каналы | 8 (1 логический пробник) |
| Частота дискретизации | 1 млрд отсчетов/с |
| Память для собранных данных | 1 млн отсчетов |
| Опция генератора сигналов | |
| Разрешающая способность, частота дискретизации | 8 бит, 978 тыс. отсчетов/с |
| Амплитуда (высокое-Z; 50 Ω) | от 60 мВ до 6 В (V размах ); от 30 мВ до 3 В (V размах ) |
| Постоянное амплитудное смещение (синусоидальный) | От 0,1 Гц до 50 кГц |
| Импульсный/прямоугольный и пилообразный/треугольный | От 0,1 Гц до 10 кГц |
| Опция 4-разрядного генератора цифровых последовательностей (шаблонов) | |
| Интервал дискретизации | от 20 нс до 42 с, выше/ниже |
| Объем памяти | 2048 отсчетов |
| 4-разрядный счетчик (частота) | От 100 мГц до 50 МГц |
| Меандр (частота) | От 1 мГц до 500 кГц |
| Цифровой вольтметр | |
| Измерения (постоянный ток, СКЗ переменного + постоянного тока, СКЗ переменного тока разрешение) | до 3 разрядов |
| Частотомер | |
| Разрешение | 6 разрядов |
| Общие данные | |
| Экран | 6,5", цветной VGA-дисплей (640 × 480 пикселей) |
| Интерфейсы | 1 x USB-хост, USB-устройство, локальная сеть |
| Акустический шум | 30,4 дБ(A) |
| Габариты (Ш × В × Г) | 285 мм × 175 мм × 140 мм
(11,22" × 6,89" × 5,51" ) |
| Масса | 1,7 кг (3,75 фунта) |
