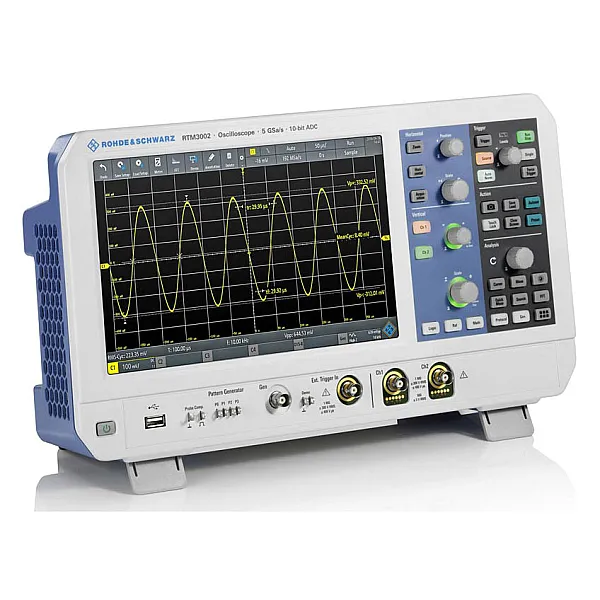

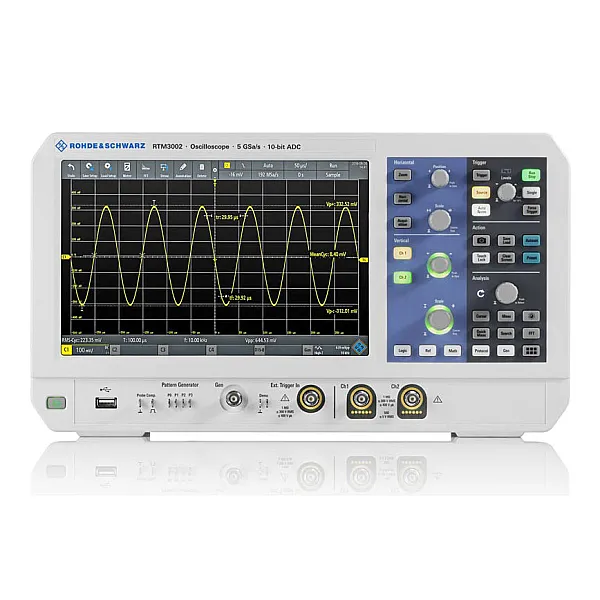

Осциллограф Rohde & Schwarz RTM3002-B2210
Осциллограф RTM3002, разработанный компанией Rohde & Schwarz, является одним из представителей новой серии RTM3000. Данная линейка оборудования была представлена в начале 2018 года и за короткое время получила массу положительных отзывов от специалистов многих промышленных направлений. Из основных технических характеристик стоит отметить два изолированных разъема и полосу пропускания 100 МГц.
Главной отличительной особенностью этой модели можно назвать 10 битный аналого-цифровой преобразователь собственной разработки. По сравнению с классическим 8-битным АЦП, он обеспечивает четырехкратное улучшение вертикального разрешения. Это гарантирует обнаружение малейших единичных аномалий и отклонений. В базовой комплектации глубина памяти составляет 80 миллионов отсчетов. Опционально этот показатель может быть увеличен до четырехсот. Это в 8 (40) раз больше, чем предоставляет любой другой осциллограф сторонних производителей. Отдельного внимания заслуживает сенсорный экран, которым оборудовано изделие. Он предлагает пользователю интуитивно-понятное управление и позволяет оставлять графические отметки прямо на осциллограмме. А интегрированная подсветка обуславливает комфортные условия работы даже при плохом освещении. При необходимости, Вы также можете использовать функциональные клавиши для навигации по меню. Расположение элементов максимально приближено к предыдущему поколению RTM2000, что позволит сэкономить время на обучение и не вызовет неудобств, если раньше Вам доводилось работать с аппаратурой Роде Шварц. Пользовательский интерфейс был также переработан, были учтены все пожелания заказчиков. Кнопка возврата позволяет отменить последнее выполненное действие, если была допущена ошибка.
RTM3002 - незаменимый помощник при выполнении производственных задач любой сложности.
Функции осциллографа RTM3002:
- При активации опции RTM-K18, Вам станет доступен анализ спектральной составляющей. При этом скорость отклика и возможности тонкой настройки эквивалентны прецизионным анализаторам. Имеется режим построения спектрограммы (зависимость частоты от времени в виде графика), временное стробирование (вывод на дисплей частотной области в заданном интервале) и проставление пиковых маркеров (моментальный поиск предельных значений спектра).
- Дополнение RTM-K15 увеличивает объем встроенной памяти до 400 млн точек. Этого более чем достаточно для отладки последовательных шин, архивации и мгновенного доступа к полученным результатам. Она может быть задействована при тестировании по маске, в режиме быстрых измерений или при использовании функции БПФ.
- При установке RTM-B1 (MSO) Вы сможете осуществлять коррелированный во времени анализ цифровых и аналоговых сигналов на всех 16 каналах.
- На сегодняшний день шины SPI и CAN/LIN распространены во многих отраслях производства. Они используются для обмена сообщениями между интегральными схемами. Все решения RTM (при наличии требуемых опций) поддерживают синхронизацию и декодирование выбранных протоколов. Имеется возможность захвата выделенного участка или запуска по заранее установленному критерию.
- При установке RTM-B6, область применения устройства существенно расширяется. Помимо воспроизведения стандартных сигналов, доступна генерация 4 битных последовательностей произвольной формы с максимальной скоростью 50 Мбит/с. Это полностью отвечает требованиям к системам, используемых для проверки каскадов со сложной архитектурой.
- Активация цифрового вольтметра исключает необходимость использования вспомогательных принадлежностей при проведении измерений. Помимо определения основных величин, Вы также можете вычислить среднеквадратическое значения (СКЗ) суммы переменного и постоянного напряжений.
| Rohde & Schwarz RTM3002-B2210 | ||
|---|---|---|
| Система вертикального отклонения | ||
| Входные каналы | 2 осциллографических 16 логических (RTM-B1) | |
| Полосы пропускания для аналоговых каналов | 1 ГГц | |
| Максимальная входная частота для логических каналов | 400 МГц | |
| Время нарастания переходной характеристики (расчетное) | 350 пс | |
| Диапазон значений коэффициента отклонения по вертикали | На 50 Ω: от 0,5 мВ/дел до 1 В/дел на 1 МΩ: от 0,5 мВ/дел до 10 В/дел | |
| Импеданс | Аналоговые каналы: 50 Ω+/-1,5%, 1 МΩ+/-1%, 14 пФ +/-1 пФ
Логические каналы: 100 кΩ+/-2%, ~4 пФ | |
| Максимальное входное напряжение | Аналоговые каналы: на 50 Ω: 5 В(СКЗ), макс. 30 В(пик) на 1 МΩ: 300 В (СКЗ), макс. 400 В (ПИК)
Логические каналы: +/- 40 В (ПИК) | |
| Система горизонтального отклонения | ||
| Диапазон временной развертки | От 0,5 нс/дел до 500 с/дел | |
| Погрешность временной развертки | 2,5x10-6 после калибровки, 3,5x10-6 в течение калибровочного интервала | |
| Система сбора данных | ||
| Частота дискретизации аналоговые каналы | 2,5 ГВыб/с (нормальный режим) 5 ГВыб/с (с чередованием) | |
| Частота дискретизации логические каналы | 2,5 ГВыб/с (2 лог. пробника), 5 ГВыб/с (1 лог. пробник) | |
| Глубина памяти | 40 млн. точек на канал / 80 млн. точек с чередованием до 428 млн. точек сегментированной памяти (RTB-K15) | |
| Вертикальное разрешение | 10 бит(16 бит в режиме high-resolution) | |
| Скорость обновления | До 64’000 осциллограмм/с | |
| Система синхронизации | ||
| Источники синхронизации | Аналоговые каналы, логические каналы (опционально) | |
| Режимы запуска | Автоматический, ждущий, однократный | |
| Виды запуска | Стандартно: edge, width, video (PAL, NTSC, SECAM, PAL-M, SDTV 576i, HDTV 720p/1080i/1080p), pattern, runt, rise/fall time, timeout, line Опционально: serial bus: I2C, SSPI, SPI, UART/RS-232/RS-422/RS-485, CAN/LIN, audio (I2S, LJ, RJ, TDM), MIL-STD-1553, ARINC 429 | |
| Анализ осциллограмм | ||
| Автоматические измерения | До 31 измерений, разбитых по категориям амплитуда/ время/ частота/ мощность/статистика | |
| Курсорные измерения | ВерАнализ осциллограммтикальные, горизонтальные, V-marker | |
| Математика | 17 базовых фунций, БПФ | |
| Тестирование по маске | Тестирование по критерию годен/не годен; | |
| Дополнительные возможности | ||
| (Опция RTM-B6)
Генератор сигналов произвольной формы и 4-бит Генератор тестовых последовательностей | Разрешение 14 бит, дискретизация 250 млн.выборок/с
Синус: 0.1 Гц – 25 МГц Импульс/прямоугольный: 0.1 Гц – 10 МГц пилообразный/треугольный/sinc/exp: 0.1 Гц – 1 МГц Шум: макс. полоса 25 МГц Произвольная форма: макс. 10 млн. выб./с, 32 тыс. точек Типы модуляции: AM, FM, ASK, FSK 4 битные тестовые последовательности I2C, SPI, UART, CAN/LIN | |
| Цифровой вольтметр (DVM) | Источник: аналоговые каналы; Разрешение: 3 разряда; Измерение напряжения: DC, AC+DCскз и ACскз | |
| Частотомер | Измерения: частота, период, Разрешение: 6 разрядов; | |
| Дисплей | ||
| Тип | Емкостной цветной сенсорный, диагональ 10.1 дюймов | |
| Разрешение | 1280х800 пикселей (WXGA) | |
| Общие характеристики | ||
| Интерфейсы | USB host, USB device, LAN | |
| Габаритные размеры (Ш×В×Г) | 90×220×152 мм | |
| Масса | 3,3 кг | |
