PipeScope 60–170 Портативная система экспресс-диагностики бурильных труб

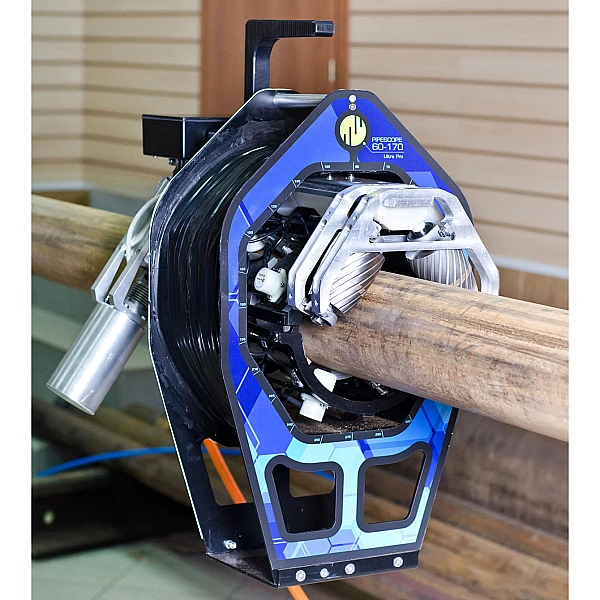

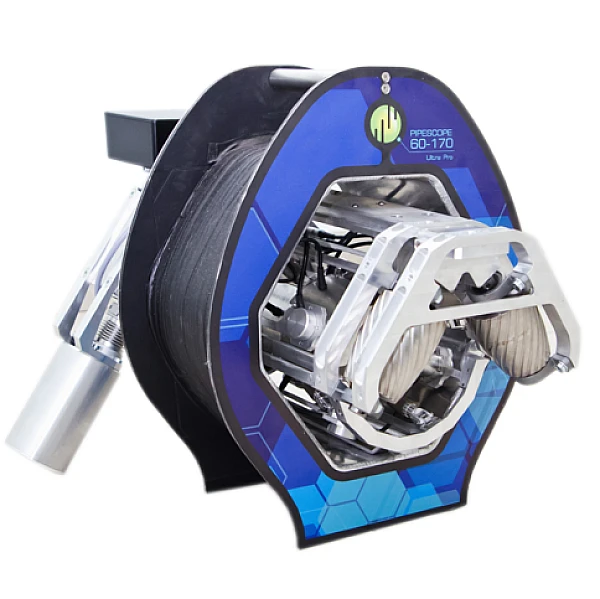

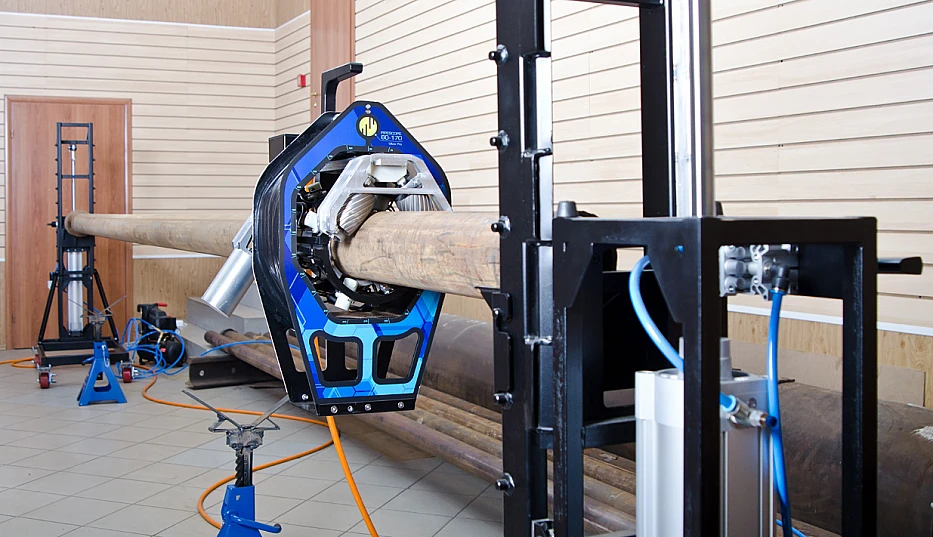

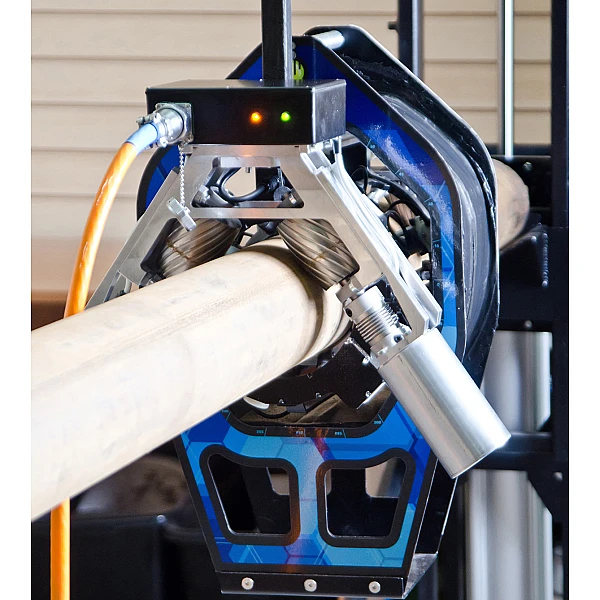

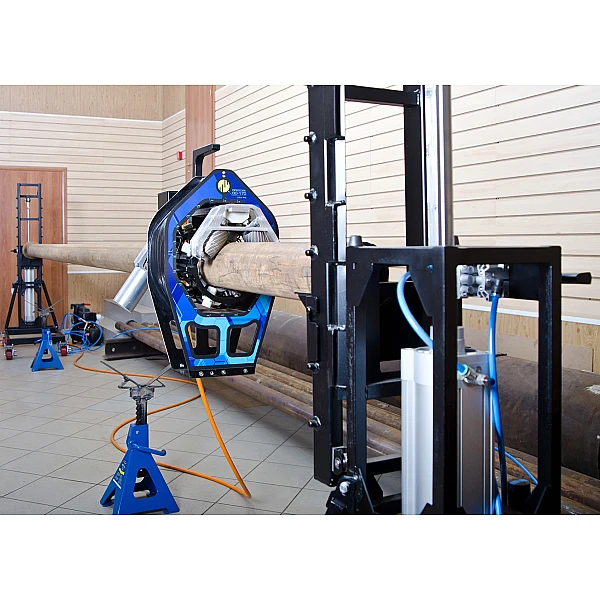

Система диагностики бурильных труб PipeScope 60 -170 предназначена для проведения электромагнитного экспресс контроля (EMI) по выявлению поперечных дефектов стенки бурильной трубы, выявлению дефектов, связанных с изменением толщины стенки трубы (внутренней и внешней общей коррозии), а также выявлению сквозных дефектов. Контроль соответствует стандарту DS1. Установка является портативной и предназначена для проведения скоростного контроля бурильных труб в полевых условиях.
Дополнительно, система PipeScope 60-170 позволяет производить измерение диаметра и овальности бурильных труб, причём одновременно с электромагнитным контролем. Также имеется возможность использования катушки намагничивания для проведения магнитопорошкового контроля тела трубы, высаженных концов и резьб.

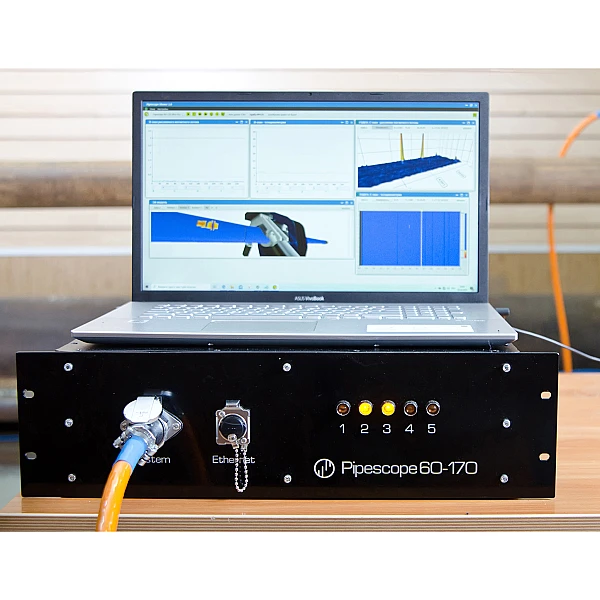

Программное обеспечение PipeScope Viewer отображает анимированную 3д модель трубы с дефектами. Визуализация С-сканов позволяет определить точное положение дефектов с угловыми и линейными координатами.
Настройки программы позволяют менять многочисленные параметры проведения контроля, выбирать критерии по которым будет происходить отбраковка труб, выбирать информацию, которая будет отображаться в автоматически формируемых отчётах.
| Время контроля трубы в установке | не более 30 с |
| Диапазон диаметров контролируемых труб | 60 мм – 170 мм |
| Диапазон толщин стенки контролируемых труб | до 20 мм |
| Длина контролируемых труб | 1..13 м |
| Максимальное время непрерывной работы в сутки | до 24 ч |
| Номинальное напряжение питания сети | 50 Гц, 220 В |
| Рабочий зазор между датчиком и объектом контроля | до 0.5 мм |
| Диапазон рабочих температур | -40 ºС… +40 ºС |
| Число измерительных каналов для поиска дефектов по методу рассеяния магнитного потока | До 128* |
| Число измерительных каналов для поиска дефектов и толщинометрии по методу измерения плотности потока | До 96* |
| Погрешность измерения диаметра труб | 0.05% |
| Погрешность измерения длины проконтролированной трубы | 10 см |
| Реализована возможность размагничивания трубы после проведения контроля | В автоматическом и в ручном режимах |
| Охват сплошности контроля по периметру трубы | 100% |
| Время переналадки установки на другой типоразмер БТ | не более 30 мин. |
| Скорость перемещения тележки дефектоскопа по трубе | от 0 до 0.9 м/с |
| Потребляемая мощность | до 1 кВт |

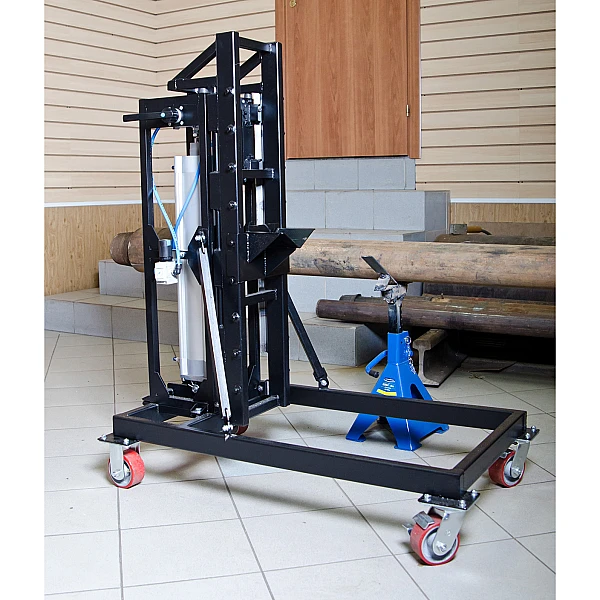

| Вес установки | Тележка с корзиной — не более 11 кг Катушка намагничивания — не более 10 кг Пневмоподъёмник — не более 72 кг |
| Минимальный размер детектируемых дефектов | В соответствии с DS-1 |
| Минимальное отношение сигнал/шум для сверлений диаметром 1.6 мм | В соответствии с DS-1 |
| Погрешность определения линейной координаты дефекта | не более 5 см |
| Погрешность определения угловой координаты дефекта | не более 4 градусов ° |
| Контроль установкой соответствует по своим характеристикам стандартам: | API Spec 5D, API RP7G, DS- 1 |
| Габаритный размер и масса PipeScope 60 — 170 Ultra Pro в транспортной таре без СОП и без пневмоподъёмников | 600 мм Х 600 мм Х 600 мм /32 кг |
| Габаритный размер и вес пневмоподъёмника в транспортной таре | 1300 мм Х 300 мм Х 300 мм /72 кг |
| Габаритный размер и вес СОП в транспортной таре | 1900 мм Х 210 мм Х 210 мм /60 кг |
