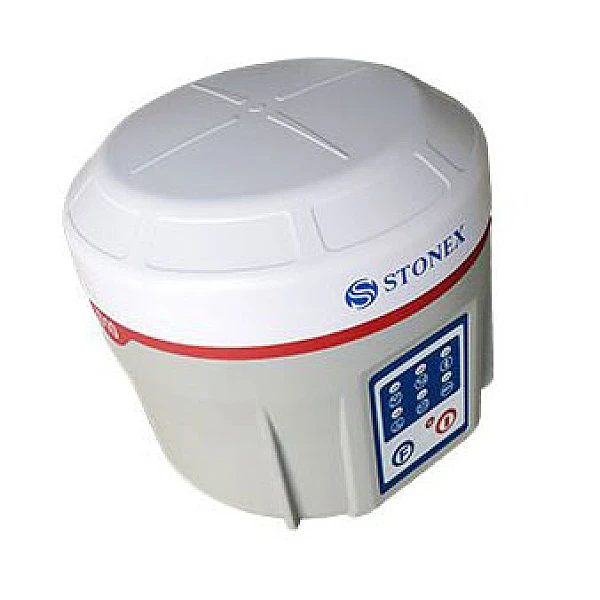

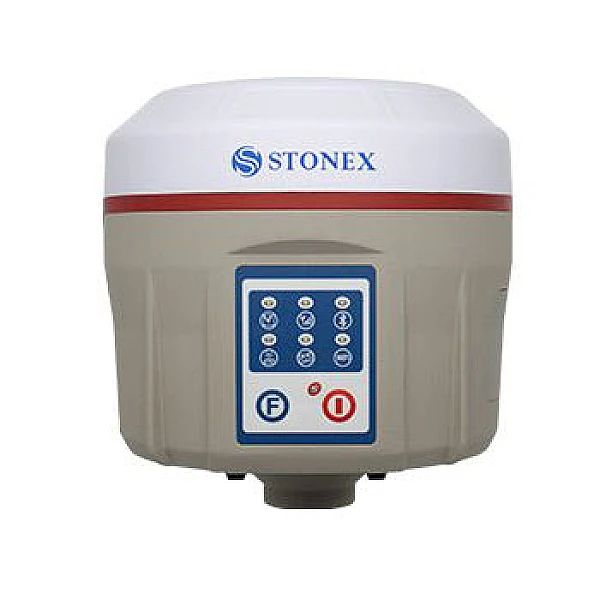

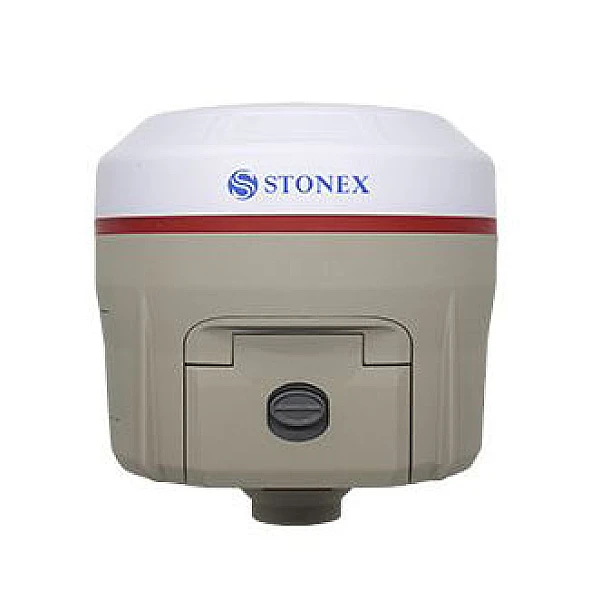

Приемник Stonex S10A
STONEX S10A - это новейший приемник Stonex GNSS, отличающийся новыми функциями, повышающими производительность и потенциал полевых съемок.
Благодаря функции "aRTK" и поддержке данных коррекции - Atlas®, Stonex S10A способен работать в особо сложных областях.
Atlas® обеспечивает точное позиционирование с сантиметровой погрешностью по всему миру и обеспечивает данными коррекции по всей территории земного шара по спутникам связи L-диапазона и через Интернет.
Возможность установки пользовательских приложений непосредственно на приемник.
Точность высокоточная статика (продолжительное время съемки):
В плане: ±2,5 мм + 0,1 мм/км СКО
По высоте: ±3,5 мм + 0,4 мм/км СКО
Точность RTK:
В плане: ±8,0 мм + 1 мм/км СКО
По высоте: ±15 мм + 1 мм/км СКО
S10A имеет возможность автоматически выбирать наилучшую комбинацию сигналов GNSS с возможностью получения поправок в реальном времени от сервиса Atlas®, когда сигналы RTK от базовой станции прерываются или недоступны.
Ключевые особенности:

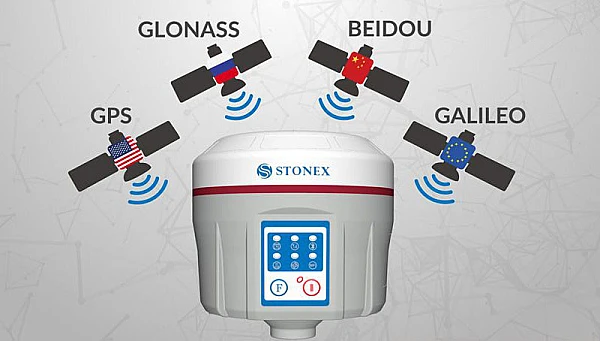

МУЛЬТИСИСТЕМНЫЙ - Stonex S10A с 394 каналами обеспечивает превосходное навигационное решение в реальном времени с сантиметровой точностью. Возможность приема всех сигналов GNSS (GPS, ГЛОНАСС, BEIDOU и GALILEO) включена в стоимость прибора.
КОММУНИКАЦИОННЫЙ - приемник S10A оснащен всеми основными коммуникативными модулями, включая модули Bluetooth и Wi-Fi, для быстрого и стабильного подключения к контроллеру и ПК.
Web UI ИНТЕРФЕЙС - сервис для инициализации, управления, мониторинга настроек приемника и для импорта сырых данных с помощью ПК, смартфона или планшета с поддержкой Wi-Fi.
КОМПЕНСАЦИЯ НАКЛОНА - возможность съемки точек при наклоне вехи до 30 градусов. Компенсатор угла наклона, установленный внутри, может автоматически корректировать координаты точек, с учетом угла наклона и направлением стороны света, куда наклонен прибор..
ЭЛЕКТРОННЫЙ УРОВЕНЬ - вы можете быстроснять пикет без необходимости выводить пузырек уровня в нульпункт, и идеальной вертикальности вехи.
ИНФОРМАТИВНЫЕ БАТАРЕИ - Stonex S10A поставляется с двумя "интеллектуальными" батареями большой емкости. Уровень мощности можно проверить с контроллера и непосредственно с простой светодиодной панели на батарее простым нажатием кнопки.
ПРОЧНАЯ КОНСТРУКЦИЯ. ПЫЛЕВЛАГОЗАЩИТА - IP67 - сертификация IP67 в сочетании с высокой ударостойкостью гарантирует максимальную прочность и лучшую работоспособность даже в суровых условиях окружающей среды.
RTK & Atlas® - Глобальный Сервис Высокоточного позиционирования.
S10A - это новое поколение приемников Stonex GNSS, способно автоматически выбирать наилучшую комбинацию сигналов GNSS с возможностью получать поправки от глобального сервиса Atlas® в реальном времени, когда поправки от наземных базовых станций прерываются или вовсе недоступны. aRTK - новейшая функция обеспечивает продолжение съёмки в условиях слабых сигналов от Базовой Станции или их прерывания в течение непродолжительного времени.
aRTK обеспечивает сантиметровую точность съёмки в условиях прерывания или нестабильной связи с сетью Базовых Станций при работе в RTK режиме.
aRTK позволяет беспрерывно работать на объекте и служит дополнительной гарантией бесперебойной связи с БС.
Благодаря функции aRTK приёмник продолжает генерировать RTK решения в случае разрыва связи в течение нескольких минут. Atlas® сервис предлагается по подписке на три уровня точности по всему миру, что важно для применения в удалённых трудно доступных районах. С помощью сервиса Atlas® вы получаете сантиметровую точность по всему миру, без использования наземных Базовых Станций.
Примечание: S10A включает бесплатно 6 месяцев Глобального Сервиса Atlas H10, активировать опцию необходимо в течение 12 мес. после покупки.
Основные характеристики:
- Не требуется сеть RTK Базовых Станций.
- Поправки передаются через спутники L-Band или интернет с глобальным покрытием.
- Высокая точность позиционирования в режиме RTK.
- Автономность в удалённых районах с сантиметровой точностью позиционирования.
- Сохранение точности позиционирования во время потери сигнала данных RTK от Базовых Станций.
- Удержание точности позиционирования столько, сколько это необходимо.
- Технология SureFix - Надежное RTK позиционирование
- SureFix – новый GNSS процессор, обеспечивающий высокое качество и надёжность RTK. Процессор SureFix оценивает входные данные по определённым параметрам применительно к RTK решению. Затем эти параметры комбинируются с данными RTK, позволяя пользователям получать наилучшие результаты RTK решения.
ИННОВАЦИОННЫЙ ДИЗАЙН
Компактный корпус ресивера S10A изготовлен из магниевого сплава, что делает его прочным, легким и привлекательным.
ВНУТРЕННЯЯ СТРУКТУРА
Сложная внутренняя структура дизайна корпуса гарантирует компактность, оптимизацию внешней технической поддержки и пониженное энергопотребление.
AIS
Вспомогательная электронная инерциальная система, в том числе система центрирования при наклоне и электронный уровень, повышает эффективность работы и облегчает позиционирование в некоторых местах со сложными условиями съемки, таких как углы зданий и сооружений, трубопроводы, основания стен зданий и т.д.
МОДУЛЬ 3.5G
Возможность высокоскоростной беспроводной мобильной передачи данных обеспечивает минимальное время задержки при передаче дифференциальной корректирующей информации между ресиверами.
ВЕБ-ИНТЕРФЕЙС
Использование Веб-интерефейса позволяет пользователю управлять работой приемника (инициализация, управление параметрами приемника, загрузка данных) при помощи стационарного ПК, смартфона или планшета с Wi-Fi.
ИНТЕЛЛЕКТУАЛЬНЫЙ И ДОСТУПНЫЙ
Stonex S10A базируется на платформе Cortex-A8 на основе интеллектуальной системы LINUX в сочетании с превосходной системой сетевого взаимодействия.
ТРОЙНАЯ ЗАЩИТА ДАННЫХ
Данные позиционирования сохраняются на контроллере, в памяти приёмника, а также на облачном сервере, что обеспечивает 100% сохранность данных без риска их потери.
УМНЫЕ БАТАРЕИ
Уровень заряда батареи может быть проверен с помощью контроллера, а также непосредственно на индикаторной панели при нажатии на соответствующую клавишу.
ПЫЛЕВЛАГОЗАЩИТА - IP67
Необходимая характеристика для съемочных работ при суровых условиях окружающей среды.
|
ПРИЕМНИК | ||
|
Число каналов |
394 | |
|
Спутниковые сигналы |
GPS: L1 C/A, L2C, L2E,L5 | |
|
GLONASS: L1 C/A, L1P, L2 C/A, L2P | ||
|
SBAS: L1 C/A, L5 | ||
|
GALILEO E1, E5A, E5B | ||
|
BeiDou: B1, B2, B3 | ||
|
QZSS: L1CA, L1C, L2C, L5 | ||
|
Частота |
До 20Hz | |
|
Повторный захват |
< 1 сек | |
|
RTK инициализация |
< 10 sec | |
|
Горячий старт |
< 15 sec | |
|
Надежность инициализации |
> 99.9 % | |
|
Внутренняя память |
8 Гб (Более 60 дней записи сырых статистических данных с интервалом 1 сек.) | |
|
Карта Micro SD |
Слот для карты памяти MicroSD (до 32 Гб опционально) | |
|
ПОЗИЦИОНИРОВАНИЕ | ||
|
ТОЧНОСТЬ СТАТИЧЕСКОЙ СЪЕМКИ (Высокоточная продолжительная стъемка) | ||
|
В плане |
± (2.5мм + 0,1 ppm) RMS | |
|
По высоте |
± (3,5 мм + 0,4 ppm) RMS | |
|
КОДОВАЯ ДИФФЕРЕНЦИАЛЬНАЯ СЪЕМКА | ||
|
В плане |
± (0.25 м + 1ppm) RMS | |
|
По высоте |
± (0.45 м + 1 ppm) RMS | |
|
SBAS ПОЗИЦИОНИРОВАНИЕ (Обычно) | ||
|
В плане |
< 0,5м 3D RMS | |
|
По высоте |
< 0,85м 3D RMS | |
|
RTK-СЪЕМКА | ||
|
RTK в плане |
±(0.8 cm + 0,8ppm) RMS | |
|
RTK по высоте |
±(1.5 cm + 1ppm) RMS | |
|
ТОЧНОСТЬ СЪЕМКИ ПРИ НАКЛОНЕ (2м.веха) | ||
|
10° наклон |
20 мм RMS | |
|
20° наклон |
30 мм RMS | |
|
30° наклон |
50 мм RMS | |
|
СВЯЗЬ/КОММУНИКАЦИИ | ||
|
Порты I/O |
7-пин Lemo и 5-пин Lemo интерфейс. Мультифункциональный кабель с USBинтерфейсом для соединения с ПК | |
|
Bluetooth |
2,4 Ghz класс II | |
|
Wi-Fi |
IEEE 802.11 b/g/n Сфункцией Hotspot | |
|
Web интерфейс |
Для обновления программного обеспечения, управления состоянием и настройками, загрузки данных и др. через смартфон, планшет или другие, подключенные к интернету электронные устройства | |
|
Протоколы |
CMR+,sCMRx, RTCM2.1, RTCM2.3, RTCM3.0, RTCM3.1, RTCM3.2 | |
|
Навигационные протоколы |
ASCII (NMEA-0183) GSV, AVR, RMC, HDT, VGK, VHD, ROT, GGK, GSA, ZDA, VTG, GST, PJT, PJK, BPQ, GLL, GRS, GBS | |
|
ВСТРОЕННАЯ GNSS АНТЕННА |
|
Высокая точность с подавлением многолучевости |
|
ПИТАНИЕ | ||
|
Батарея |
Сменный аккумулятор 10.8 V –3400 mAh интеллектуальная литиевая батарея | |
|
Вольтаж |
9 до 22VDCвнешний блок ввода с защитой от перенапряжения
| |
|
Время работы в статике |
Более 7 часов (от одной батареи) | |
|
Время работы в GSM RTK с кабельным соединением |
Более 6 часов (от одной батареи)
| |
|
Время зарядки (двух батарей) |
Обычно 4 часа | |
|
Потребляемая мощность |
< 6 W | |
|
Оставшееся время работы батареи начинает мигать |
за 1 час | |
|
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||
|
Вес
Размеры |
1.37 кг (с батареей, радиомодемом и UHF антенной)
140 х 145 мм | |
|
Рабочая температура Рабочая температура (с UHF TX) Температура хранения |
-40°C до 65°C
-30°C до 50°C -45°C до 85°C | |
|
Пыле/влаго защита |
IP67. Защищен от временного погружения на глубину 1 м. 100% влажность | |
|
Защита от падения |
Выдерживает падение на бетонный пол без повреждений до 2 м. | |
|
Виброзащита |
Виброзащищен | |

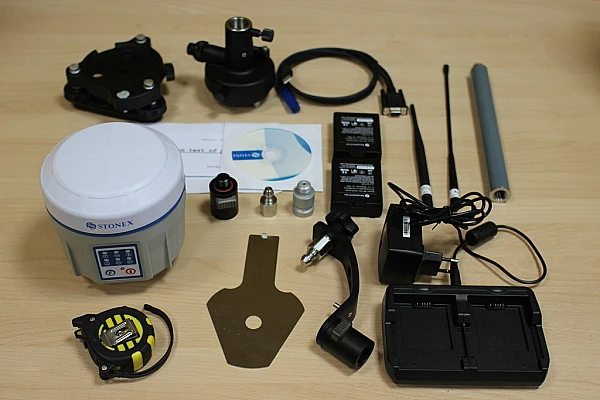

Комплект приемника S10/S10N включает в себя следующие аксессуары:
| Наименование:
|
Кол-во |
| Приемник S10A или S10AN |
1 |
| BP-4S, Батарея Lithium-Ion для приемника S10, 11.1V, 3400mAh |
2 |
| CH-02, Зарядное устройство для батареи BP-4S |
1 |
| PSAA30R-150, Адаптер для зарядного устройства CH-02, 15V, 2A |
1 |
| QT0822D-S, Антенна для GPRS/CDMA2000/WCDMA модуля, SMAJ коннектор |
1 |
| H1, Рулетка [длинна=3м. точность=1мм.] |
1 |
| CNTRCS93, Соединительный винт между приемником и адаптером треггера |
1 |
| H1, Пластина для измерения высоты |
1 |
| PG25CM, Веха 25см. |
1 |
| STJ13-B, Треггер |
1 |
| STL10-B, Адаптер треггера с оптическим центриром |
1 |
| LM.GK205.ABL, Кабель мульти-порт между приемником S10/S10A и PC или контроллером |
1 |
| BR-1, Поворотный адаптер |
1 |

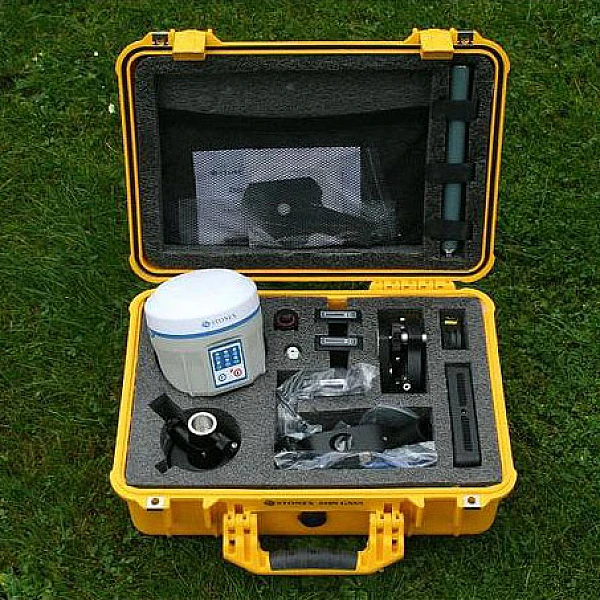

| YPCC3S10, Транспортировочный кейс S10, пластик, желтый (35*47*18 см.) |
1 |
| QT450E, Антенна всенаправленная, частота=410-470MHz, SMAJ коннектор |
1 |
|
Предлагаемые аксессуары для использования в качестве БАЗОВОГО приемника S10A | |
| Кабель внешнего питания для S10-S9-S8 (Крокодилы 12В) |
$130 |
| Кабель внешнего питания для S10-S9-S8 (220В) |
$130 |

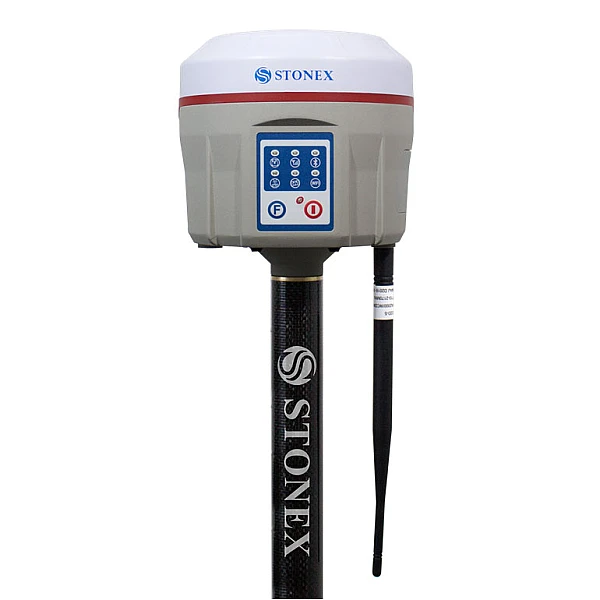

| Предлагаемые аксессуары для использования в качестве РОВЕРНОГО приемника S10A: | |
| Веха карбоновая телескопическая для GPS S10-S9III-S8-S7, макс. высота=2.45м. | 9500р. |
| Аксессуары, которые доступны к заказу дополнительно: | |
| BP-4S, Батарея Lithium-Ion для приемника S10A, 11.1V, 3400mAh |
$228 |
| CH-02, Зарядное устройство для батареи BP-4S |
$175 |
| PSAA30R-150, Адаптер для зарядного устройства CH-02, 15V, 2A |
$68 |
| QT450E, Антенна всенаправленная, частота=410-470MHz, SMAJ коннектор |
$44 |
| QT0822D-S, Антенна для GPRS/CDMA2000/WCDMA модуля, SMAJ коннектор |
$44 |
| YPCC3S10, Транспортировочный кейс S10/S10A, пластик, желтый (35*47*18 см.) |
$333 |
| PG25CM, Веха 25см. |
$58 |
| LM.GK205.ABL, Кабель мульти-порт между приемником S10/S10A и PC или контроллером |
$129 |
|
LM.GK224.AAZ, Кабель для соединения приемника S10/S10A с внешним питанием и внешним радио |
$85 |
| LM.GK185.ABL, Кабель 5pin/5pin/ внешнее питание для S10/S10A |
$216 |
| Веха карбоновая телескопическая для GPS S10-S9III-S8-S7, макс. высота=2.45м. | 9500р.
|
