ТИМ КРЕДО ТРУБЫ
Программная система ТИМ КРЕДО ТРУБЫ является подсистемой Программной системы ТИМ КРЕДО (Технологии Информационного Моделирования КРЕДО), которая обеспечивает доступ к следующей функциональности:
- автоматизированное проектирование металлических и железобетонных водопропускных труб на автомобильных дорогах.
- подбор типовых конструктивных элементов трубы, укреплений русла и откосов с возможностью редактирования.
- расчет строительного подъема по лотку трубы.
- определение объемов работ на устройство трубы и формирование таблицы объемов.
- формирование спецификации блоков – сборных железобетонных элементов, которые были использованы при проектировании водопропускной трубы.
- создание 3D-модели трубы.
- возможность работать по техническим нормативным документам:
СН 3.03.01-2019 «Мосты и трубы». Для Республики Беларусь.
СП 35.13330.2011 «Мосты и трубы». Для Российской Федерации.
СП РК 3/03-112-2013 «Мосты и трубы». Для Республики Казахстан.
- Проектирование водопропускных труб по запроектированной автомобильной дороге в ТИМ КРЕДО ПРОЕКТИРОВАНИЕ
- Возможность проектирования многоочковых труб
- Проверка результата конструирования трубы на соответствие нормативным требованиям и формирование итогового протокола
- Автоматическое создание ведомостей, спецификаций, чертежей

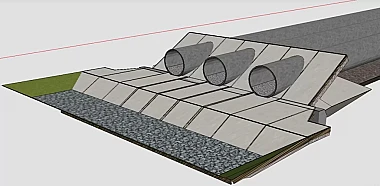

- 3D-визуализация всех элементов трубы в процессе конструирования
- Создание 3D-модели трубы и врезка ее в 3D-модель дороги

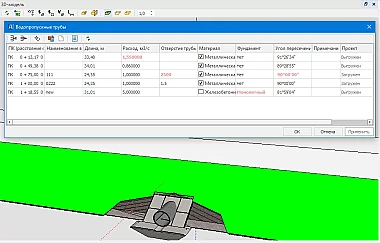

- проекты, выполненные в подсистеме ТИМ КРЕДО ПРОЕКТИРОВАНИЕ. Это могут быть модели дорог или наборы поверхностей и объектов ситуации, которые описывают земляное полотно дороги.
- проекты объемной геологической модели.
- план дороги в формате dxf/dwg.
- сведения о длине и уклоне лотка трубы.

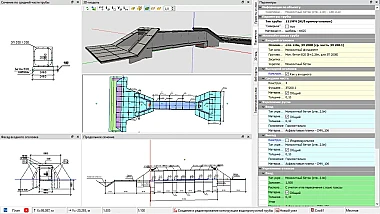

В ТИМ КРЕДО ТРУБЫ можно работать одновременно в следующих окнах:
- Продольное сечение.
- План.
- 3D-модель.
- Фасад входного оголовка.
- Фасад выходного оголовка.
- Сечение по средней части.
- Сечение по противофильтрационному экрану.
- Сечение по засыпке оголовка.
- Любые изменения в окне параметров будут автоматически отображены во всех окнах.
В ТИМ КРЕДО ТРУБЫ можно запроектировать как железобетонные (11 типов) так и металлические гофрированные (3 типа) водопропускные трубы, в соответствии со следующими типовыми проектами:
- ТП Серия Б3.008.1-3.12 (Трубы железобетонные диаметром 500-2400 мм для водопропускных сооружений на автомобильных дорогах).
- ТП Шифр 1484 (Трубы водопропускные круглые железобетонные сборные для железных и автомобильных дорог).
- ТП Шифр 2175РЧ (Трубы водопропускные железобетонные круглые с плоским основанием для железных и автомобильных дорог).
- ТП Шифр 2119РЧ (Трубы водопропускные железобетонные прямоугольные для железных и автомобильных дорог).
- ТП Серия 57-368 (Водопропускные дорожные трубы из полуколец радиусом 0.75 м, 1.00 м, 1.25 м).
- ТП Серия 3.501.3-187.10 (Трубы водопропускные круглые отв. 0,5-2,5 м спиральновитые из гофрированного металла с гофром 68×13 и 125×26 мм).
- ТП Серия 3.501.3-183.01 (Трубы водопропускные круглые из гофрированного металла для железных и автомобильных дорог).
- ТП Серия 3.501.3-185.03 (Конструкции из гофрированного металла с гофром 150×50 мм для железных и автомобильных дорог).
- Заказ №04-08 Каздорпроект (Звенья круглых труб под автомобильную дорогу под нагрузку А14, НК-120 и НК-180).
- Заказ №04-08 Каздорпроект (Звенья круглых труб с плоским опиранием под автомобильную дорогу под нагрузку А14, НК-120 и НК-180).
- Заказ №04-08 Каздорпроект (Звенья прямоугольных труб под автомобильную дорогу под нагрузку А14, НК-120 и НК-180).
- ТП Серия 3.501-59 (Круглые сборные водопропускные трубы для автомобильных дорог).
- ТП Серия 3.501.1-144 Выпуск 0-2 (Трубы водопропускные железобетонные круглые с плоским опиранием для автомобильных дорог в обычных климатических условиях).ТП Серия 3.501.1-177.93 Выпуск 0-1 (Трубы водопропускные железобетонные прямоугольные сборные для автомобильных дорог в умеренных и суровых климатических условиях).
Для всех доступных типов труб реализована возможность проектирования в северных районах. В зависимости от района проектирования пользователь может выбрать тип грунта основания и задать значение местной глубины промерзания грунта. Эти значения будут учтены подсистемой, и конструкция оголовочной части и основания под трубу будет соответствовать заданным требованиям.
Реализован автоматизированный подбор звеньев труб под заданную исходную длину трубы. Причем, подбор звеньев будет осуществлен с учетом номенклатуры элементов, определенной в конкретном типовом проекте, т.е. с учетом длин звеньев средней части, оголовочных звеньев, портальных звеньев, откосных стенок, а также всех требуемых зазоров между ними.
Также, доступна возможность вручную отредактировать набор звеньев, составляющих тело трубы через Конструктор трубы.
Конструкции укрепления русла и откосов на входе и на выходе назначаются в соответствии с нормативными документами с автоматическим подбором размеров и возможностью редактировать конструкцию и размеры.
При работе в ТИМ КРЕДО ТРУБЫ с информационной моделью дороги, созданной в ТИМ КРЕДО ПРОЕКТИРОВАНИЕ, проектный поперечник создается автоматически.
При использовании ТИМ КРЕДО ТРУБЫ в качестве автономной технологии, предусмотрена возможность задать проектный поперечник. Для этого служит диалоговое окно Характерные точки, в котором можно назначить все точки поперечника, как в таблице, так и интерактивно, указав их курсором, и отрисовать проектный поперечник, нажав на соответствующую кнопку в диалоге.
В результате работы в ТИМ КРЕДО ТРУБЫ получаем:
- 3D-модель трубы — информационная модель трубы в формате IFC.
- Спецификации блоков – ведомость с описанием номенклатуры всех используемых элементов из сборного железобетона.Объемов материалов – ведомость с объемами материалов и работ по водопропускной трубе.
- Комплексный чертеж – общий чертеж водопропускной трубы.
| Процессор | Intel Core i3/i5/i7 или аналогичный |
| ОЗУ | не менее 4 ГБ, рекомендуется 16 ГБ |
| Операционная система |
Astra Linux РЕД ОС ALT Linux AlterOS Microsoft Windows 7 x64 Service Pack 1 Microsoft Windows 8.1 x64 Microsoft Windows 10 x64 — рекомендуется Microsoft Windows 11 x64 |
Для обеспечения функционирования подсистемы требуется Система защиты Эшелон II, включающая аппаратный ключ защиты USB. Аппаратный ключ защиты может быть установлен как на том же компьютере, где запускаются приложения, так и на одном из компьютеров сети организации.
