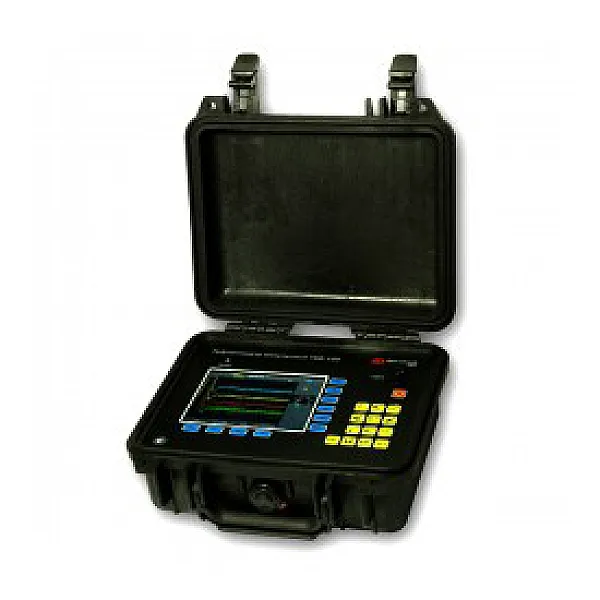

Рефлектометр для силовых линий TDR-109 СТРИЖ-С
TDR-109 – высокоточный 3-х канальный цифровой рефлектометр, специально разработанный для определения расстояний до любых типов неоднородностей и повреждений в силовых кабельных линиях: обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, замыкание кабеля.Назначение и методы измерений TDR-109 СТРИЖ-С
- Прибор TDR-109 предназначен для проведения измерений на симметричных и несимметричных кабелях с волновым сопротивлением от 25 до 600 Ом, следующими методами:
- Импульсный метод
- Импульсно-Дуговой Метод
- Метод Колебательного Разряда по току
- Метод Колебательного Разряда по напряжению
Область применения TDR-109 СТРИЖ-С для измерения длины кабеля
Импульсный рефлектометр TDR-109 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:- медножильные кабели связи (ТПП, МКС и т.п.);
- кабели сигнализации и управления (СБПЗАВпШп и т.п.);
- силовые кабели (АСБ, ВВГ, СИП и т.п.);
- воздушные кабельные линии;
- компьютерные сети (СКС и т.п.);
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).
- для определения длины кабеля при его производстве, складировании и торговле.
Особенности рефлектометра TDR-109:
- возможность применения самых современных методов диагностики и определения мест повреждения кабельных линий: импульсный метод (TDR), импульсно-дуговой метод (ARM), метод волны тока (ICE), метод волны напряжения (Decay);
- 3 линейных входа для подключения к трёх фазным кабелям; отображение рефлектограмм на цветном 5.7″ TFT-дисплее с разрешением 640х480 точек;
- возможность отображения всех каналов измерений во всех сочетаниях (6 графиков рефлектограмм);
- энергонезависимая память – не менее 300 рефлектограмм с возможностью одновременного отображения до 6 из них для сравнения;
- максимальная дальность – 128 км; возможность зондирования импульсом повышенной амплитуды (U2 – не менее 45 В) для работы на кабелях с большим затуханием;
- двухкурсорная измерительная система;
- высокая точность измерения – до 0,01%; возможность детального рассмотрения любого участка рефлектограммы – функция многократной растяжки;
- подавление асинхронных помех;
- режим “Разность” – режим поточеченого вычитания рефлектограмм, позволяющий отображать только различия; режим “Захват” – режим выявления непостоянных во времени неоднородностей;
- встроенная таблица коэффициентов укорочения на 200 значений, с возможностью ее пополнения;
- USB-порт для быстрого и удобного обмена данными с ПК – прибор оснащен USB-портом для записи/чтения рефлектограмм и таблицы коэффициентов укорочения на внешний USB-накопитель расширяемая функциональность встроенного ПО – легкое и безопасное обновление встроенного ПО;
- брызгозащитное исполнение в герметичном корпусе с повышенной механической прочностью.
Характеристики TDR-109 СТРИЖ-С
| Режимы измерений |
|
|
| Дисплей | цветной TFT 5,7” (640х480 пикселей) | |
|
Диапазон измерения расстояния (временной задержки) |
от 0 до 128000 м (от 0 до 1280 мкс) | |
| Поддиапазоны измерений |
0 – 62,5 м (0 – 0,625 мкс), 0 – 125 м (0 – 1,25 мкс); 0 – 250 м (0 – 2,5 мкс); 0 – 500 м (0 -5 мкс); 0 – 1000 м (0 – 10 мкс); 0 – 2000 м (0 – 20 мкс); |
0 – 4000 м (0 – 40 мкс); 0 – 8000 м (0 – 80 мкс); 0 – 16000 м (0 – 160 мкс); 0 – 32000 м (0 – 320 мкс); 0 – 64000 м (0 – 640 мкс); 0 – 128000 м (0 – 1280 мкс) |
| Погрешность измерения расстояния |
от 0.01% до 0.2% от поддиапазона от 12,5 см до 8 м при КУ=1.500 |
|
| Эффективная частота дискретизации | 800 МГц | |
| Диапазон согласованных сопротивлений | от 25 Ом до 600 Ом | |
| Длительность зондирующего импульса | от 10 нс до 100 мкс | |
|
Амплитуда зондирующего импульса (на согласованную нагрузку) |
|
|
| Чувствительность приёмного тракта | не хуже 1 мВ | |
| Диапазон перекрываемого затухания | не менее 80 дБ | |
| Диапазон установки коэффициента укорочения | от 1.000 до 3.000, с шагом 0.001 | |
|
Диапазон регулировки временной задержки (импульсно-дуговой метод) |
от 0 до 50 мс, с шагом 0,2 мс | |
|
Синхронизация (импульсно-дуговой метод) |
|
|
|
Синхронизация по амплитуде (волновой метод) |
от -60 до +60 В, с шагом 2 В | |
| Объем энергонезависимой памяти для рефлектограмм | не менее 1000 рефлектограмм | |
| Интерфейс с ПК | через внешний накопитель USB-Flash | |
| Время непрерывной работы от аккумуляторной батареи | не менее 6 часов | |
| Время непрерывной работы через зарядное устройство | не ограничено | |
| Габаритные размеры | 70х246х124 мм | |
| Диапазон рабочих температур | от -20 °С до +40 °С | |
| Масса прибора с аккумуляторной батареей | не более 2,5 кг | |
Комплектация TDR-109 СТРИЖ-С
- Рефлектометр импульсный TDR-109 (1 шт.)
- Зарядное устройство (1 шт.)
- Кабель соединительный 1.0 м, 75 Ом, BNC.M-крокодилы (1 шт.)
- Кабель соединительный 0.5м, 75 Ом, BNC.M-BNC.M (5 шт.)
- Руководство по эксплуатации TDR-109 (1 шт.)
- Компакт-диск с программным обеспечением (1 шт.)
- Сумка для аксессуаров (1 шт.)
Дополнительная комплектация
- Генератор дуговых разрядов ADG-200-2 (10 кВ, 200 Дж, 30 кг)
- Устройство переходное УП-1 для работы на кабелях под напряжением до 380 В;
- Кабель-удлинитель 5 м, 75 Ом, BNC.M-BNC.F
- Кабель соединительный 1,5 м, 75 Ом, BNC.M-крокодилы 25.4 мм
- Кабель соединительный 0,1 м, 75 Ом, BNC.M-крокодилы
- Переходник BNC.M – клеммы USB-Flash накопитель
