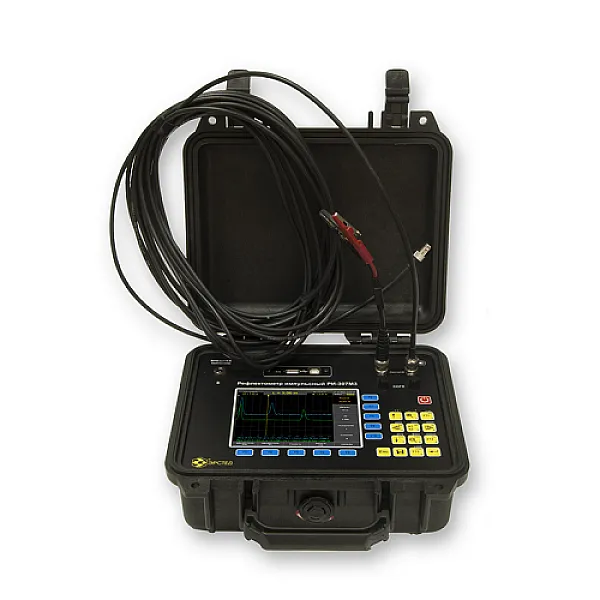

Рефлектометр РИ-307М3 СТРИЖ
Рефлектометр РИ-307М3 – высокоточный, полевой, 2-х канальный рефлектометр для применений с повышенными требованиями к классу точности (например, СКС, в сетях CATV, системах ОДК теплосетей и пр.).
Назначение импульсного рефлектометра:
РИ-307М3 позволяет с низкой инструментальной погрешностью (до 3 см) производить следующие измерения на кабелях длиной от 1 м до 128 км:
- Измерение длин кабелей;
- Измерение расстояний до неоднородностей волнового сопротивления или повреждений:
- обрыв;
- низкоомные дефекты (менее 10 кОм);
- короткое замыкание; дефектная пайка;
- неисправный усилитель;
- наличие и место установки ответвителей;
- замокшие участки или участки с повышенной влажностью;
- муфты, сростки кабеля;
- катушки Пупина, разбитость пар;
- «мерцающие» дефекты и прочие;
- Измерение коэффициента укорочения линии при известной ее длине;
- Производить оценку волнового сопротивления кабельной линии.
Область применения РИ-307М3.
Рефлектометр РИ-307М3 применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
- силовые кабели (АСБ, ВВГ, СИП и т.п.)
- воздушные кабельные линии
- медножильные кабели связи (ТПП, МКС и т.п.)
- кабели сигнализации и управления (СБПЗАВпШп и т.п.)
- компьютерные сети (СКС и т.п.)
- телевизионные и радиочастотные кабельные линии (РК-75 и т.п.)
- для определения длины кабеля при его производстве, складировании и торговле
Особенности РИ-307М3 СТРИЖ:
- Инструментальная погрешность – 3 см (при КУ=1.499) — за счет увеличения эффективной частоты дискретизации до 3.2 ГГц в 4 раза поднята разрешающая способность по сравнению с РИ-307;
- Улучшенная детализация рефлектограмм — переработка приемного тракта позволила расширить полосу пропускания;
- Расширенные диапазоны по дальности - от 15 м до 128 км: введены два дополнительных «коротких» диапазона 15 м и 30 м для повышения эффективности измерений в ближней зоне;
- Широкий диапазон рабочих длительностей зондирующего импульса от 10 нс до 50 мкс позволяет оператору выбрать оптимальное соотношение разрешения прибора и перекрываемого затухания. На коротких участках с небольшим затуханием лучше использовать короткие зондирующие импульсы для обеспечения наилучшего разрешения; На длинных трассах с большим затуханием для обеспечения максимальной дальности необходимо устанавливать большую длительность зондирующего импульса;
- Цифровое осреднение 1…128 реализаций позволяет эффективно подавлять асинхронные помехи и шумы;

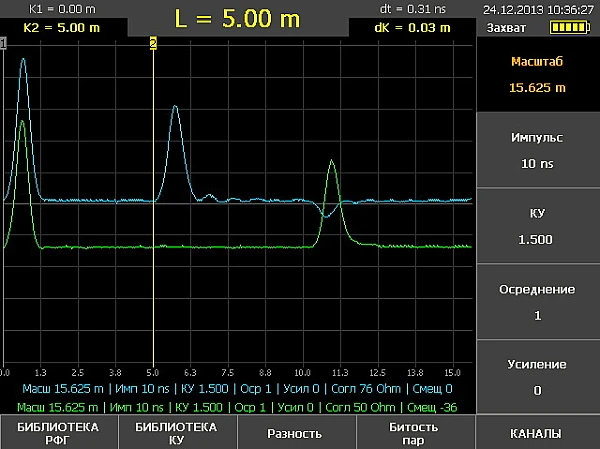

- Два параллельных физических канала позволяют выявлять различия линий в реальном режиме времени не прибегая к сохранению рефлектограммы в память.
Характеристики РИ-307М3 СТРИЖ
| Параметр | Значение |
| Дисплей | цветной TFT 5,7” (640х480 пикселей) |
| Диапазон измерения расстояния (временной задержки) | от 0 до 32000 м (от 0 до 320 мкс) |
| Поддиапазоны измерений | 0 – 15,125 м (0 – 0,15125 мкс), 0 – 31,25 м (0 – 0,3125 мкс), 0 – 62,5 м (0 – 0,625 мкс), 0 – 125 м (0 – 1,25 мкс); 0 - 250 м (0 – 2,5 мкс); 0 - 500 м (0 -5 мкс); 0 - 1000 м (0 - 10 мкс); 0 - 2000 м (0 - 20 мкс); 0 - 4000 м (0 - 40 мкс); 0 - 8000 м (0 - 80 мкс); 0 - 16000 м (0 - 160 мкс); 0 - 32000 м (0 - 320 мкс); |
| Минимальная дискретность рефлектограммы | 3 см на всех диапазонах при КУ=1.500 |
| Эффективная частота дискретизации | 3.2 ГГц |
| Диапазон согласованных сопротивлений | от 25 Ом до 520 Ом |
| Длительность зондирующего импульса | от 10 нс до 50 мкс |
| Амплитуда зондирующего импульса | около 9.5 В на согласованную нагрузку |
| Коэффициент усиления | не менее 40 дБ |
| Диапазон установки коэффициента укорочения | от 1.000 до 3.000, с шагом 0.001 |
| Время непрерывной работы от аккумуляторной батареи | не менее 8 часов, Li-Ion аккумулятор, система быстрой зарядки |
| Время непрерывной работы через блок питания | не ограничено |
| Габаритные размеры | 70х246х124 мм |
| Диапазон рабочих температур | от -20 °С до +40 °С |
| Масса прибора с аккумуляторной батареей | не более 2,5 кг |
Комплектация РИ-307М3 СТРИЖ
- Защищённый высокоточный импульсный рефлектометр РИ-307М3 (1 шт.)
- Зарядное устройство (1 шт.)
- Кабель соединительный 5 м, 75 Ом, BNC.M крокодилы (1 шт.)
- Кабель соединительный 0,1 м, 75 Ом, BNC.M крокодилы (1 шт.)
- Руководство по эксплуатации РИ-307М3 (1 шт.)
- Компакт-диск с программным обеспечением (1 шт.)
- Сумка для аксессуаров (1 шт.)
Дополнительная комплектация РИ-307М3 СТРИЖ:
- Устройство переходное УП-1 для работы на кабелях под напряжением до 380 В;
- Зарядное устройство (блок сетевого питания) повышенной мощности
- USB-flash накопитель
- Кабель-удлинитель 5 м, 75 Ом, BNC.M-BNC.F
- Кабель соединительный 1,5 м, 75 Ом, BNC.M-крокодилы 25.4 мм Кабель соединительный 0,1 м, 75 Ом, BNC.M-крокодилы Переходник BNC.M – клеммы
- USB-Flash накопитель
