Рентгеновский кроулер С-300 с РПД-200 СПК или РПД-250 СПК
Индивидуальная цена
Цена по запросу
Нужны дополнительные вводные для просчета цены, закажите звонок или напишите менеджеру в WhatsApp:
Оперативная доставка
по всей России
по всей России
Официальный
дилер
дилер
Гарантия
производителя
производителя
Гарантия
низкой цены
низкой цены
Проведем демонстрацию на вашем объекте
Описание

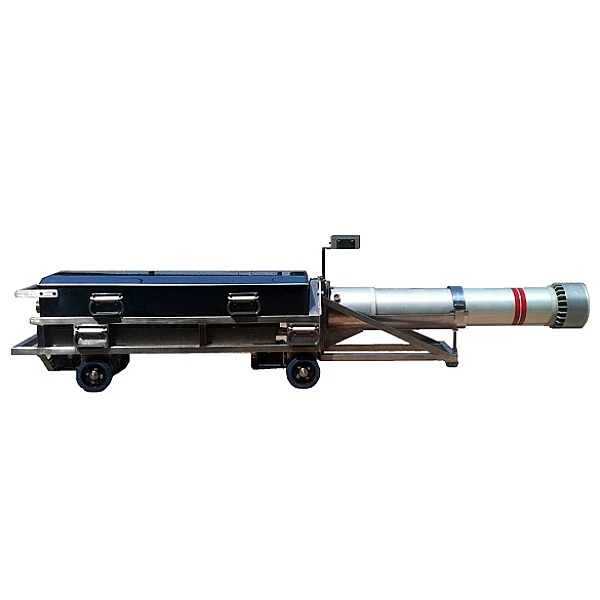

Самоходный рентгеновский кроулер С-300 с РПД-200 СПК и РПД-250 СПК
Кроулер С-300
.jpg "_-300_ (1).jpg")
Гарнтия на кроулер "C-300" составляет 24 месяца
Область применения:
Применяется для автоматизированного рентгеновского контроля кольцевых сварных соединений при строительстве магистральных и технологических трубопроводов.Шасси используется с рентгеновскими аппаратами РПД.
Управление кроулером электромагнитное. Возможность работы при контроле труб с толщиной стенки до 50 мм.
Стандартное Шасси выпускается двух типоразмеров:
1. Для контроля труб диаметром от 219 мм до 500 мм2. Для контроля труб диаметров от 500 мм и более.
Возможно изготовалнеие кроулера по индивидуальным требованиям заказчика для нестандартного диапазона размеров.
Шасси разработано с учетом более чем 15-летнего опыта работы с такими рентгенографическими установками.
Основные преимущества:
1. Адаптивная система управления, позволяющая использовать практически любой рентгеновский аппарат и генератор.2. Система управления на основе магнитного устройства с совместным использованием цифрового и аналоговых сигналов позволяет производить позиционирование кроулера под реперным устройством без отработки что позволяет управлять кроулером в трубопроводах с тощиной стенки до 50мм.
3. Система слежения состояния аккумуляторов со звуковым сигналом предупреждения разряда.
4. Автоматическая система внутреннего подогрева электроники. Температурный диапазон эксплуатации аппаратов от - 40° до + 40°С.
5. Аккумуляторный блок 28а\ч с термоизолированным корпусом.
6. Безколлекторные двигатели с повышенным ресурсом на процессорном управлении с защитой по току.
7. Червячные редукторы с одним передаточным числом для всех условий эксплуатации, заправленные маслом для применения при температурах до -45 градусов по Цельсию.
8. Применение разрезных сменных валов позволяет легко изменять базу для применения кроулера в различных диаметрах труб.
9. Гальваническая развязка питания электроники и исполнительных устройств позволяет свести к минимуму процент сбоев во время тяжелых условий эксплуатации.
10. Система дистанционного управления экспонированием, что позволяет отойти на необходимое растояние и исключить облучение персонала.
11. Система радиоуправления (радиовозврата) кроулером, позволяет в любой момент отменить все ранее данные кроулеру программы и заставить его двигаться вперед\назад.
12. Система парковки ( не позволяющая кроулеру выехать из трубы несанкционированно) без команды персонала он всегда будет останавливаться по срезу трубы, то исключит его опрокидывание и выход из строя.
13. Датчики припятствия ( не позволяющие кроулеру врезаться в преграду или застрять на посторонних предметах).
14. Датчик высокого уровня жикости в трубе.

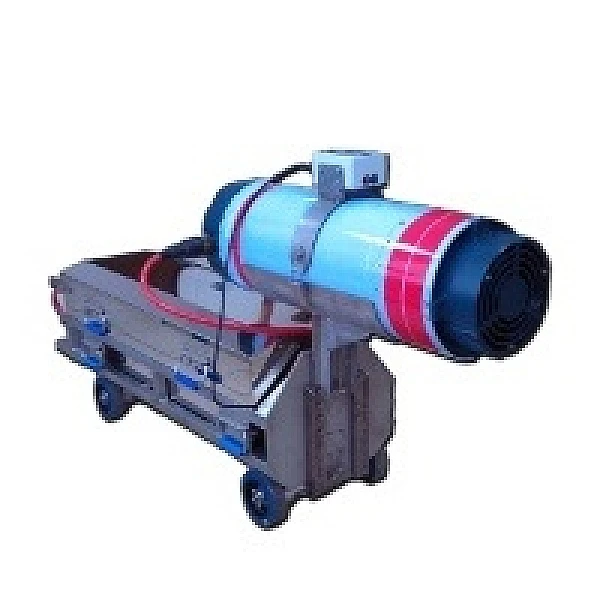

Переносные рентгеновские аппараты постоянного потенциала "РПД-200СПК" и "РПД-250СПК" для кроулеров.
Для работы в составе кроулеров, разработаны специальные модификации прибора: РПД-200 СПК и РПД-250 СПК с комплектом механических креплений для установки. В настоящее время РПД-200 СПК и РПД-250 СПК используются в составе кроулера «С-300», позволяя проводить контроль в трубах диаметром от 219 до 1420мм и толщиной стенки до 50мм.
Помимо широкого диапазона контролируемых толщин и диаметров, важным преимуществом кроулерных аппаратов РПД-200 СПК и РПД-250 СПК является сниженное энергопотребление, позволяющее делать большее количество экспозиций по сравнению с аналогичными приборами других марок. Аппараты потребляют постоянный ток, зависящий от заданного режима kV и mA, но не более 10А, в то время как импортные аналоги ICM и Balteau потребляют импульсный ток с амплитудой 85-120А, при среднем значении до 10А, что заметно сокращает ресурс и рабочую емкость аккумулятора, особенно при отрицательных температурах.
Аппараты РПД-200 СПК и РПД-250 СПК имеют внутреннюю стабилизацию режимов работы рентгеновской трубки, поэтому в отличие от аппаратов ICM величина дозы и плотность почернения рентгеновской пленки по мере разряда аккумуляторной батареи не меняются.
В настоящее время кроулерные аппараты РПД-200 СПК и РПД-250 СПК эксплуатируются в российских и зарубежных компаниях.
Проведем демонстрацию оборудования онлайн
Характеристики
Технические характеристики кроулера
| № | Параметр | Данные параметра |
| 1.Привод | ||
| 1.1 | Тип двигателей | Бесколлекторный (два) |
| 1.2 | Максимальная мощность двигателя | 440 Вт. |
| 1.3 | Потребляемый ток при горизонтальном движении | 2,3 А |
| 1.4 | Потребляемый ток при движении на подъем 150 | 3.5 А |
| 1.5 | Управление | Блок управления бесколлекторным двигателем |
| 1.5 | Торможение | Динамическое с подключаемым стояночным тормозом |
| 1.6 | Скорость движения | 10 – 20 м/мин. |
| 1.7 | Максимальный угол подъема | До 300 в зависимости от сцепления колес с трубой |
| 2.Управление | ||
| 2.1 | Принцип управления | Магнитная система управления KSE |
| 2.2 | Максимальная толщина стенки трубопровода | 40 мм. |
| 2.3 | Точность остановки | +/- 6 мм. |
| 2.4 | Передающее устройство (репер) | Репер с автономным питанием, с пультом дистанционного управления включения экспозиции, контролем разряда батарей, напоминанием включения |
| 2.5 | Приемное устройство (приёмник) | Электромагнитный приемник низкой частоты с полосовым фильтром |
| 2.6 | Нормальное время зарядки репера | 2,5 – 5 ч. |
| 2.7 | Время непрерывной работы репера | 10 ч. |
| 3. Питание | ||
| 3.1 | Аккумуляторный блок | 2 аккумуляторных блока 120 В. |
| 3.2 | Ёмкость аккумуляторов | 28 А × ч. |
| 3.3 | Зарядное устройство | 10 – канальное зарядное устройство |
| 3.4 | Нормальное время зарядки | 5 – 8 ч. |
| 4. Рентгеновский генератор | ||
| 4.1 | Тип | РПД 250 СПК |
| 4.2 | Анодное напряжение р/трубки | – 250 кВ |
| 4.3 | Максимальный ток анода р/трубки | 5 А |
| 4.4 | Угол выхода пучка 400 х 3600 | 400 х 3600 |
| 4.5 | Размер фокусного пятна | 5 х 0,9 мм. |
| 5. Вес и размеры | ||
| 5.1 | Длина кроулера без рентгеновского генератора | 1080 мм. |
| 5.2 | Длина рентгеновского генератора | 770 мм. |
| 5.5 | Масса кроулера без аккумуляторного блока | 53 кг. |
| 5.6 | Масса аккумуляторного блока | 98 кг. |
| 6.7 | Масса рентгеновского генератора | 12 кг. |
| 6.8 | Общая масса в сборе | 163 кг. |
Технические характеристики рентгеновского аппарата
| Наименование параметра | РПД-200 СПК | РПД-250 СПК |
| Диапазон анодного напряжения, кВ | 70 / 200, с шагом 1 | 100 / 250, с шагом 1 |
| Диапазон анодного тока, мА | 1 / 5, с шагом 0, 01 | |
| Диапазон установок времени экспозиции, с | 1 / 998, с шагом 1 | |
| Тип рентгеновской трубки | 1 БПК 12-200 | 1,5 БПК 14-300 |
| Диаграма рабочего пучка рентгеновского излучения | Панорамная, 40 х 360 | |
| Максимальная мощность, выделяемая на аноде рентгеновской трубки, Вт | 1000 | |
| Напряжение питания изделия, В | 120 + 10% - 15% | |
| Потребляемая мощность, Вт | 1400 | |
| Габаритные размеры моноблока, мм | 180 х 820 | 180 х 940 |
| Масса моноблока, кг | 18 | 25 |
| Габаритные размеры БПУ, мм | 400 х 200 х 120 | |
| Масса БПУ, кг | 6,5 | |
| Габаритные размеры ПДУ, мм | 165 х 110 х 45 | |
| Масса ПДУ, кг | 0,6 | |
Комплектация
Базовая комплектация:
- датчик воды,
- датчик препятствий,
- датчик конца трубы ( парковочный датчик),
- устройство радиоуправления движением ( радио возврат),
- автоматическая система подогрева электроники ( гарантирует работоспособность кроулера до -45º),
- система подтрунивания колес ( предотвращает опрокидывание на крутых поворотах),
- система разблокировки колес ( для облегчения эвакуации кроулера),
- горный тормоз ( для работы на крутых склонах и подъёмах) устройство запуска движения без реперного устройства с торца трубы, дистанционное управление репером,
- программное обеспечение для использования устройства на трубопроводе с ограниченным размером зоны зачистки изоляции, автовозврат,
- звуковая индикация разряда батарей,
- возможность программированного изменения алгоритма работы по желанию заказчика,
- упрощенная система расширения базы с помощью расширительных втулок.
