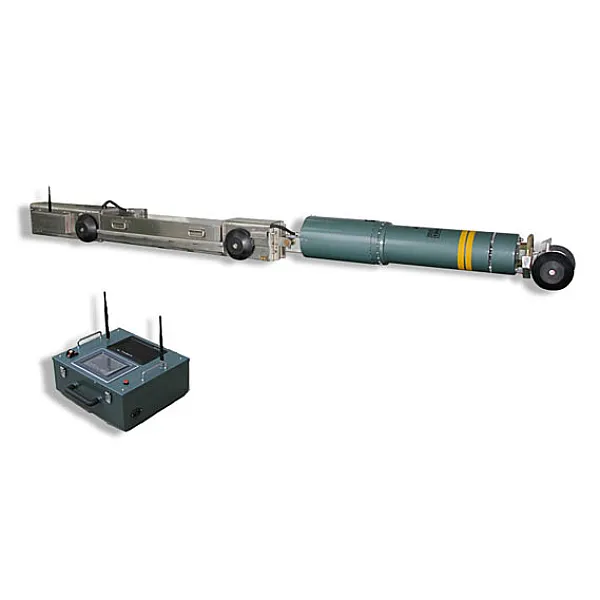

Рентгеновский кроулер Стрела-2B
ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ
Серия В самоходных рентгеновских установок, уникальна (особая серия) для НК по методу позиционирования рентгеновского генератора, используется микроволновая связь с видео камерой, изображение с видео камеры передается в переносной блок управления дефектоскописта. Видео расположение генератора излучения является безопасным и более точным, при просмотре видео изображения дефектоскописта места контроля в трубопроводе.
Диалог человек с кроулером ведется в реальном масштабе времени и отображается на мониторе переносного блока управления, дефектоскопист полностью владеть процессом позиционирования машины при контроле сварных соединений трубопровода. Аналогичный принцип управления используется в военных беспилотных летательных аппаратах (БПЛА).
Переносной блок управления позволяет регулировать напряжение и время экспозиции в процессе нахождения, движения кроулер в трубопроводе, управление скоростью хода. Это удобно и безопасно при контроле сварного соединения разных толщин стенки труб (переходы).
Визуальное позиционирование позволяет контролировать кольцевые сварные соединения трубопровода толщиной более 40 мм в тяжелейших климатических условиях, что другими методами позиционирования выполнить не возможно (реперного изотопа, магнитное).
Автоматизирован, имеет индикатор запаса заряда аккумуляторных батарей, оснащен функцией предупреждения о наличие преграды или воды в трубопроводе, при низкой остаточной энергии батарей, самоходная рентгеновская установка кроулер возвращается из трубопровода.
Кроулер машина оснащена увеличенной емкостью батарей Panasonic (Япония).
Рентгенографический кроулер серии Стрела-В разработан для выполнения не стандартных задач по контролю магистральных или промысловых толстостенных нефтегазопроводов как на суши, так и при строительстве морских участков трубопровода. Серия Стрела-В поставляется заказчику по индивидуальному заказу, исходя из стоящих перед ним задач. По желанию заказчика в узлы и модульные блоки конструкции кроулера закладываются дополнительные характеристики, такие как подогрев блока управления самоходной установкой для холодных климатических условий эксплуатации или специальный радиатор охлаждения рентгеновской трубки для жарких климатических условий эксплуатации и прочие дополнительные функции. Все зависит от стоящих перед вами задач.
|
Технические характеристики: | |
|
Диаметры труб (мм) |
219÷355 |
|
Масса кроулера в сборе (кг) |
80 |
|
Дальность действия (км) |
1 |
|
Скорость движения (м/мин) |
16-18 |
|
Точность позиционирования (мм) |
±5 |
|
Угол подъема |
30º |
|
Радиус поворота |
≥10D |
|
Мощность двигателя (Вт) |
400 |
|
Привод колес RWD |
6×2 |
|
Блок аккумуляторных батарей (В, Ач) |
120/7 |
|
Диапазон рабочих температур |
-30º~ +50º |
|
Влажность |
≤90% |
|
Рентгеновская трубка (модель) |
ХС40В |
|
Напряжение трубки (кВ) |
40÷100 |
|
Поток излучения (панорамный) |
40º × 360º |
|
Ток трубки (мА) |
5 |
|
Фокусное пятно (мм) |
1,0 × 1,5 |
|
Проникающая способность Fe(мм) |
10 |
|
Комплект поставки СТРЕЛА-2В: | |
|
Самоходная установка КРОУЛЕР |
1 |
|
Рентгеновский генератор XXHА-1005 |
1 |
|
Система видео наблюдения: — видео камера — ЖК монитор наблюдения видео |
1 |
|
Блок управления с дисплеем и монитором |
1 |
|
Зарядное устройство для блока управления |
1 |
|
Аккумуляторный блок |
1 |
|
Аккумуляторное зарядное устройство |
1 |
|
Комплект расширенных валов |
1 |
|
Комплект кабелей |
1 |
|
Транспортировочный кофр |
3 |
|
Документы к оборудованию (на русском языке) | |
|
Паспорт / Инструкция по эксплуатации |
1/1 |
|
Гарантийный талон (18 месяцев) |
1 |
|
Декларация о соответствии ТС / ГОСТ-Р |
1/1 |
|
Санитарно эпидемиологическое заключение |
1 |
|
Сертификат ISO9001 / ЕС |
1/1 |
