Ручное устройство контроля арматуры RUKA
RUKA ручное устройство контроля арматуры - предназначено для ручного ультразвукового контроля стыковых однорядных соединений стержней арматуры диаметром от 20 до 40 мм, выполненных ванными и многослойными способами сварки в инвентарных формах, на стальных скобах-накладках и подкладках или без формующих и вспомогательных элементов. Устройство применяется в составе с ультразвуковым высокочастотным дефектоскопом общего назначения, позволяющим работать по раздельной схеме подключения ультразвуковых пьезоэлектрических преобразователей (ПЭП).

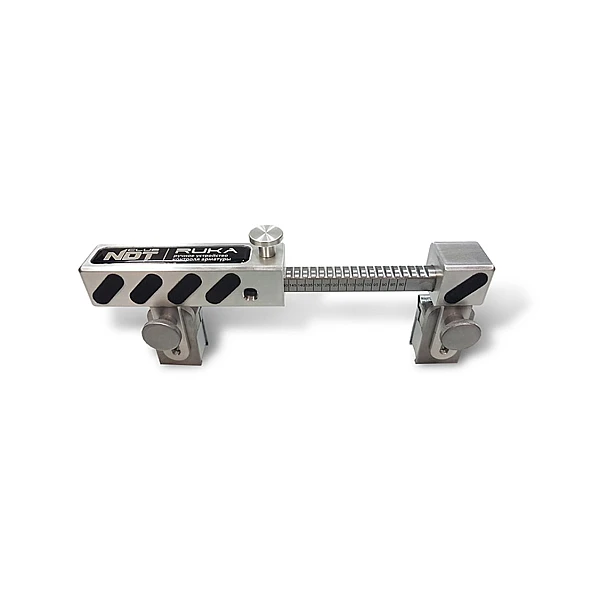

Система RUKA внешне представляет собой механическое устройство, состоящее из подвижного механического затвора с изменяемой базой, пружинного фиксатора затвора, и двух магнитных башмаков с ультразвуковыми преобразователями. Во внешней части затвора на боковой поверхности располагается окно (показатель расстояния между ПЭП), в котором отражается текущее значение расстояния между преобразователями (точками выхода ультразвуковой волны преобразователей), все значения расстояний выгравированы на внутреннем стержне затвора.
Принцип действия:
Устройство RUKA в составе с ультразвуковым высокочастотным дефектоскопом обеспечивает наиболее удобную, зеркально-теневую схему ультразвукового контроля, которая позволяет выявить внутренние дефекты (трещины, непровары, поры и шлаковые включения) в сварных соединениях без расшифровки их характера и координат.
При необходимости, возможна реализация теневой схемы, с использованием дополнительного магнитного башмака (дополнительные комплектующие).
Отличительные особенности:
- Точное позиционирование преобразователей - обеспечивает постоянную базу (расстояние между преобразователями) и их соосную установку на стержень арматуры, как при перемещении вдоль, так и вокруг стержня арматуры.
- Быстрое и удобное изменение расстояния между преобразователями с фиксированным шагом при переходе к контролю соединений стержней арматуры разного диаметра.
- Магнитное, постоянное, независимое от оператора усилие прижатия преобразователей.
- Долговечность - использование в системе зарекомендовавших себя на рынке износостойких преобразователей SENDAST 323-2,5-65.
- Химически стойкие кабели PROFI с угловыми разъемами, используемые в системе, обладают большей живучестью, а также позволяют работать в ограниченных условиях.
- Одно-лямочный рюкзак-чехол CLUB-М является универсальным чехлом для приборов контроля в строительстве: устройство RUKA, молотки Шмидта, толщиномеры и т.п. Чехол удобен в обращении и переноске, может быть надет на большого человека в телогрейке, имеет несколько отделений и снабжен светоотражающими элементами.
- Модульная, полностью разборная конструкция.
|
База затвора |
80 – 170 мм 80 мм соответствует полностью сдвинутому затвору 170 мм база соответствует максимально раздвинутому затвору |
|
Шаг изменения базы затвора |
5 мм |
|
Диаметры контролируемых стержней арматуры |
20-40 мм |
|
Тип используемых преобразователей |
SENDAST 323-2,5-65 |
|
Тип используемых кабелей |
PROFI LEMO-LEMO одинарный угловой |
|
Вес устройства с пэп |
800 г |
|
Вес комплекта |
1000 г |
|
Габаритные размеры: min/max
|
150х105х30 / 240х130х30
|
|
Диапазон рабочих температур |
-25 до +40°С При температуре окружающей среды от -10 до -25 °С следует предварительно нагреть контролируемое соединение до +30-50 °С |
Внимание! Технические характеристики могут быть изменены производителем без предварительного уведомления.

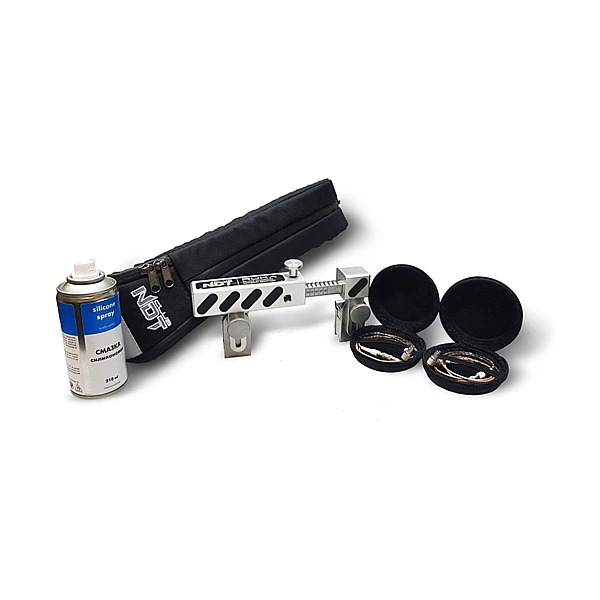

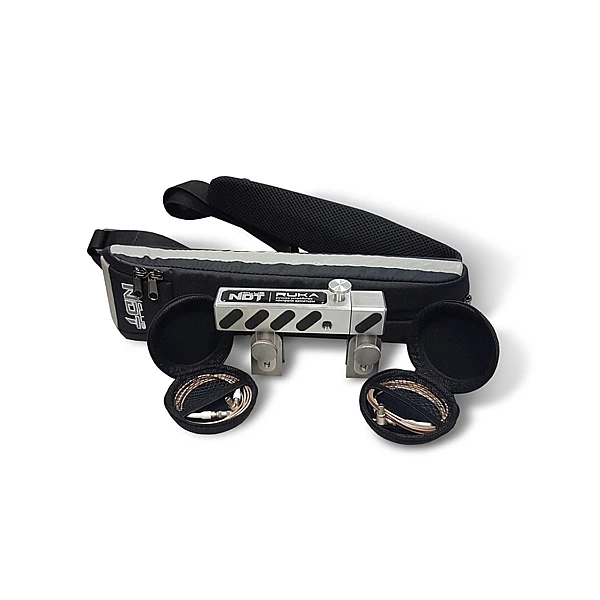

БАЗОВАЯ КОМПЛЕКТАЦИЯ:
- Механический затвор RUKA – 1 шт.
- Магнитный башмак RUKA – 2 шт.
- Преобразователь SENDAST П323-2,5-65 – 2 шт.
- Кабель Lemo угловой-Lemo PROFI одинарный 1,2 м– 2 шт.
- Чехол CLUB-M
- Силиконовая смазка (для технического обслуживания и ухода за механическим затвором устройства RUKA)
ДОПОЛНИТЕЛЬНЫЕ КОМПЛЕКТУЮЩИЕ:
- Магнитный башмак RUKA
- Заглушка-имитатор пэп (используется для реализации теневого метода прозвучивания)
- Чехол CLUB-Т (круглая защитная сумка-чехол для хранения устройства RUKA совместно с дефектоскопом)
Внимание! Производитель оставляет за собой право изменить комплект поставки.
