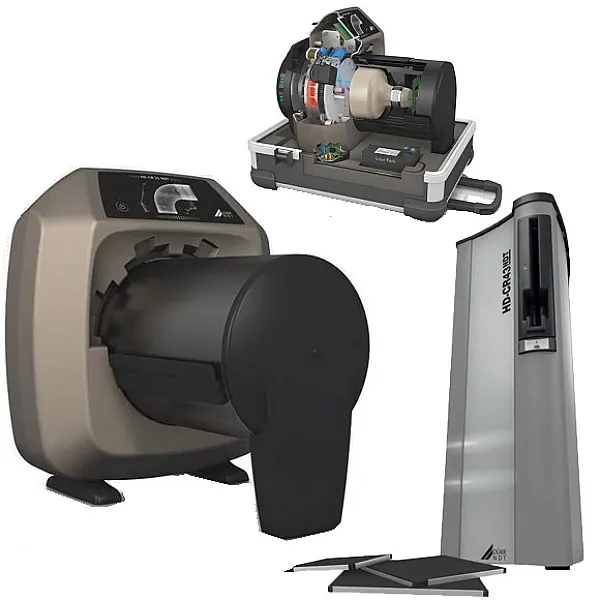

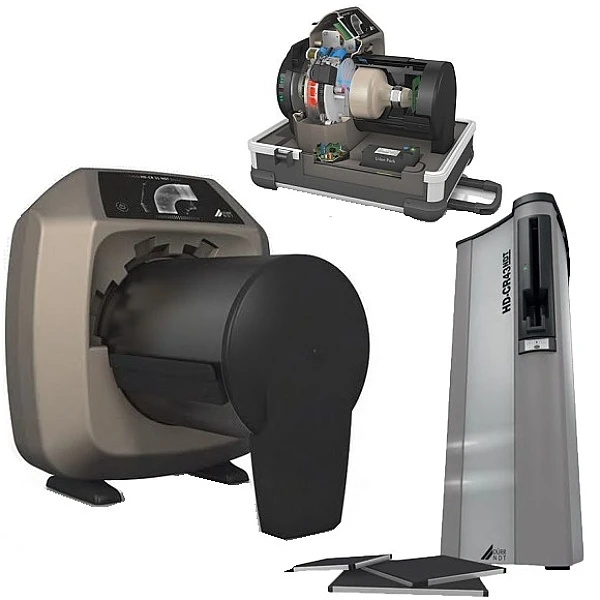

Система цифровой радиографии Duerr NDT
В сканерах DUERR NDT применена уникальная патентованная технология считывания информации с запоминающей пластины на основе параболического зеркала (Photon Collecting System), за счет чего достигается двух-трехкратное увеличение отношения сигнал/шум.
Для пользователей систем имеется возможность программного изменения режимов считывания пластин: напряжение на ФЭУ, размер пикселя и мощность лазера – оптимальный подбор параметров позволяет устанавливать наилучшие параметры сканирования и получать отличные результаты для различных условий экспонирования пластин.
Система компьютерной радиографии Duerr NDT разработана специально для применения в неразрушающем контроле, поэтому подходят для использования как с рентгеновскими, так и с изотопными источниками.
Как новые модели сканеров, так и уже выпускаемые периодически проходят испытания в BAM (Федеральный Институт Испытания и Тестирования Материалов), Германия на соответствие требованиям европейского EN 14786 и американского ASTM 2446 стандартов. Сертификаты BAM на сканеры HD-CR 35 NDT и HD-CR 43 NDT свидетельствуют о том, что они позволяют получить уникальное для систем всех классов базовое пространственное разрешение 40 мкм.
Все сканеры компьютерной радиографии разработаны и производятся в Германии.
Высокие технические характеристики и надежность систем компьютерной радиографии от DUERR NDT проверены и подтверждены большим количеством пользователей по всему миру. На сегодняшний день произведено уже более 25 000 подобных систем.
Система менеджмента качества в компании DUERR NDT соответствует ISO 9001.
Выбирая сканер запоминающих пластин от DUERR NDT, пользователь получает систему, идеальную для применения в неразрушающем контроле.
Технология работы системы
1. Кассета или гибкий конверт с запоминающей пластиной экспонируется аналогично пленке, т. е. располагается за объектом контроля. Пластина гибкая, и может экспонироваться без кассеты или гибкого конверта, если в этом есть необходимость. Загрузка и выгрузка пластины из кассеты или гибкого конверта производится на свету, не требуя специальной темной комнаты. Поскольку чувствительность пластины существенно выше, чем у пленки, время экспозиции пластины в 5 – 10 раз меньше.2. После экспонирования пластина вынимается из кассеты или гибкого конверта (если она экспонировалась в кассете или гибком конверте) и помещается в сканер цифровой радиографии Duerr.
3. В сканере производится считывание изображения. Время считывания изображения от 10 секунд до нескольких минут зависит от размера используемой пластины и выбранного пространственного разрешения (см. видео...)
4. Изображение выводится на монитор компьютера, архивируется и протоколируется. С помощью программного обеспечения поставляемого в составе системы цифровой радиографии Duerr NDT считанное изображение может быть улучшено с применением различных фильтров, а также произведен поиск дефектов, определены их линейные размеры, сгенерированы различные формы заключений и др.
5. После считывания изображения информация с пластины стирается, и пластина вновь готова к работе.
Программное обеспечение X-Vizor
Программное обеспечение для сканера работает под наиболее распространенными версиями WINDOWS (XP, VISTA, 7) и позволяет управлять сканером при считывании пластин, а также производить обработку полученных изображений на компьютере. Программное обеспечение X-Vizor имеет государственную сертификацию.Основные возможности программного обеспечения:
- Ввод изображений в компьютер с разрядностью 16 бит (65535 уровней серого).
- Фильтрация и улучшение изображений, их архивирование, экспорт в основные распространенные форматы: JPEG, TIFF, BMP.
- Ведение протокола (в журнале сохраняется последовательность действий оператора системы при обработке изображений).
- Встроенные средства автоматической калибровки по размерам сканируемой пластины или ручная калибровка по эталону, что позволяет оценивать размеры дефектов с высокой точностью.
- Встроенные алгоритмы автоматизированного поиска дефектов с возможностью настройки пороговых значений и уровней отбраковки.
- Ведение баз данных результатов контроля с привязкой к персоналу, объектам контроля, параметрам экспозиции, примененному оборудованию и т.п.
- Выдача отчетов и заключений в соответствии с ведомственными нормативными документами ГАЗПРОМ, ТРАНСНЕФТЬ и др. - по запросу пользователя)
Преимущества системы цифровой радиографии Duerr NDT
- Высокая производительность Благодаря исключению «мокрой» обработки пленки и существенно меньшему (до 10 раз) времени экспонирования значительно сокращается продолжительность одной операции контроля.
- Превосходное качество изображения Высокоточная механика и оптика обеспечивают уникально малый размер считывающего лазерного пучка до 12,5 микрон. В результате чего достигается превосходное качество изображения, подтвержденное сертификатом BAM (Германия). Сертификат свидетельствует, что сканер HD-CR 35 NDT соответствует наивысшим классам IP 1/40 (EN 14784-1) и IP Special/40 (ASTM E 2446).
- Меньше повторных экспозиций Запоминающие пластины имеют очень широкий динамический диапазон. Это дает высокую гибкость к различным условиям экспозиции и большую свободу в выборе экспозиционной дозы. По этой причине необходимость повторных экспозиций для подбора оптимальных условий резко сокращена.
- Снижение доз Широкий динамический диапазон запоминающих пластин позволяет исследовать и контролировать детали более сложной формы и/или с большим перепадом толщин только за одну экспозицию. Таким образом, в результате использования запоминающих пластин существенно сокращается дозовая нагрузка на персонал, увеличивается ресурс рентгеновской трубки.
- Длительный срок службы Запоминающие пластины имеют многослойную структуру, включающую поверхностный защитный слой, предохраняющий запоминающий слой от механического износа и химических очищающих средств. Обратная сторона пластин покрыта прорезиненным слоем, обеспечивающим исключительно точную подачу пластин при сканировании.
- Высокое качество разработки и производства Продуманность, надежность конструкции и высокое качество изготовления проверено временем – компанией DUERR произведено уже более 20000 сканеров различных моделей.
- Сокращение расходов на проведение контроля Такие факторы, как возможность многократного использования запоминающих пластин, отсутствие необходимости в помещении для обработки пленок, а также повышенная относительно традиционной пленочной технологии производительность приводят к сокращению издержек на проведение неразрушающего контроля в целом.
Гарантия производителя на сканер – 2 года на компьютер – 1 год.
Технические характеристики систем цифровой радиографии Duerr NDT
Технические характеристики | New! HD-CR 35 NDT | HD-CR 35 NDT | CR 35 NDT | HD-CR 43 NDT |
Технология TreFoc | Да | Нет | Нет | Нет |
Размер лазерного пятна на поверхности пластины, мкм | 12,5 / 25 / 50 | 12,5 | 30 | 12,5 |
BSR (Базовое Пространственное Разрешение), мкм | 40* | 40* | 100 | 40* |
Разрядность уровней серого, бит/уровней серого | 16 / 65 535 | 16 / 65 535 | 16 / 65 535 | 16 / 65 535 |
Класс лазера | (EN 60825-1: 1994-03 + A1: 2002-07 + A2: 2001-03) + CFR 1040.10 |
|
|
|
Дисплей (размер, дюйм / разрешение, пикс) | 4,3 / 800 x 480 |
|
|
|
Встроенный мини ПК | Да | - | - | - |
Максимальный объем карты памяти SDHC, Гб | 32 | - | - | - |
Интерфейс подключения к ПК | Ethernet , W-LAN | USB 2.0 | USB 2.0 | Ethernet |
Программное обеспечение | DÜRR NDT D-Tect | DÜRR NDT D-Tect | DÜRR NDT D-Tect | DÜRR NDT D-Tect |
Температурный диапазон, °C | от 10 до 35 | от 10 до 35 | от 10 до 35 | от 10 до 35 |
Уровень шума, дБ | 39 | 49 | 49 | 39 |
Размеры (В х Ш х Г), см | 40 x 37 x 47 | 39 x 38 x 52 | 39 x 38 x 52 | 113 x 41 x 46 |
Вес, кг | 17,5 | 21 | 21 | 56 |
Электропитание, В | 100 – 240 | 100 – 240 | 100 – 240 | 100 – 240 |
Частота, Гц | 50 – 60 | 50 – 60 | 50 – 60 | 50 – 60 |
Мощность, Вт | < 140 | 120 | 120 | 250 |
Автономное питание от аккумулятора | Да | Да | Да | - |
*- Подтверждено сертификатом BAM, Германия
Комплект поставки
- сканер,
- ноутбук,
- программное обеспечение
- набор кассет.
Аксессуары:
- аккумуляторные источники питания,
- различные транспортные футляры для переноски и работы в полевых условиях,
- средства для очистки пластин и сканеров.
| Дополнительные аксессуары и расходные материалы для системы | |||
| № | Наименование | ||
| 1. | Пластина запоминающая IP 6x24 (6х24 см) | ||
| 2. | Пластина запоминающая (высокого разрешения) HD-IP Plus 6x24 (6х24 см) | ||
| 3. | Пластина запоминающая IP 8x30 (8х30 см) | ||
| 4. | Пластина запоминающая (высокого разрешения) HD-IP Plus 8x30 (8х30 см) | ||
| 5. | Пластина запоминающая IP 10x24 (10х24 см) | ||
| 6. | Пластина запоминающая (высокого разрешения) HD-IP Plus 10x24 (10х24 см) | ||
| 7. | Пластина запоминающая IP 10x30 (10х30 см) | ||
| 8. | Пластина запоминающая (высокого разрешения) HD-IP Plus 10x30 (10х30 см) | ||
| 9. | Пластина запоминающая IP 10x40 (10х40 см) | ||
| 10. | Пластина запоминающая (высокого разрешения) HD-IP Plus 10x40 (10х40 см) | ||
| 11. | Пластина запоминающая IP 10x48 (10х48 см) | ||
| 12. | Пластина запоминающая (высокого разрешения) HD-IP Plus 10x48 (10х48 см) | ||
| 13. | Пластина запоминающая IP 18x24 (18х24 см) | ||
| 14. | Пластина запоминающая (высокого разрешения) HD-IP Plus 18x24 (18х24 см) | ||
| 13. | Пластина запоминающая IP 24x30 (24х30 см) | ||
| 14. | Пластина запоминающая (высокого разрешения) HD-IP Plus 24x30 (24х30 см) | ||
| 13. | Пластина запоминающая IP 30x40 (30х40 см) | ||
| 14. | Пластина запоминающая (высокого разрешения) HD-IP Plus 30x40 (30х40 см) | ||
| 15. | Пластина запоминающая IP 35x43 (35х43 см) | ||
| 16. | Пластина запоминающая (высокого разрешения) HD-IP Plus 35x43 (35x43 см) | ||
| 17. | Легкий кейс для транспортировки сканера | ||
| 18. | Кейс для пластин и аксессуаров | ||
| 19. | Салфетки чистящие для пластин, 100 шт. в упаковке | ||
| 20. | Конверт защитный пластиковый, одноразовый 10х24 (1000 шт. в упаковке) | ||
| 21. | Конверт защитный пластиковый, одноразовый 10х48 (1000 шт. в упаковке) | ||
| 22. | Защитный чехол для сканеров CR 35 NDT | ||
| 23. | Аккумуляторный набор (литий-ионный аккумулятор 24В/3,8Ач с зарядным устройством) для работы системы в условиях отсутствия сетевого электропитания. | ||
| 24. | Кассеты защитные для пластин (различных форматов) | ||
| 25. | ЖК-монитор (10 бит серого, для стационарных работ в лаборатории). Диагональ – от 21". | ||
