Стационарные комплексы цифровой радиографии Экоскан

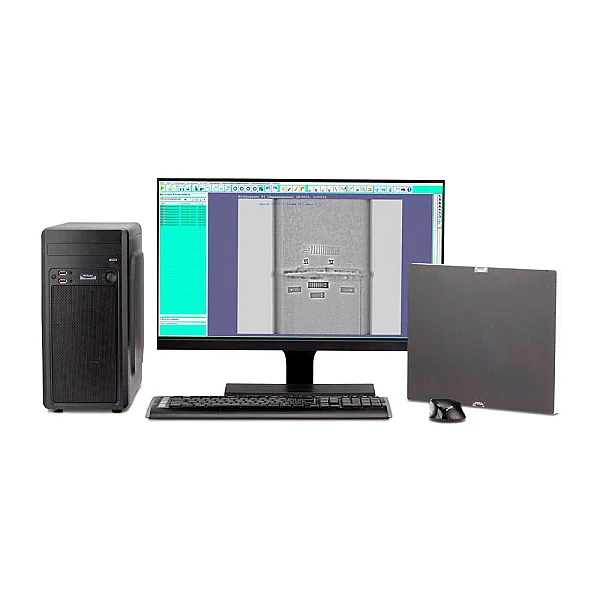

КЦР Экоскан – это комплекс оборудования, назначением которого является получение изображения контролируемого объекта в цифровом формате посредством проведения прямого рентгеновского контроля с использованием преобразовывающего рентгеночувствительного элемента, которым является динамический плоскопанельный детектор.
Динамические детекторы линейки Экоскан способны передавать цифровое видеоизображение на рабочую станцию оператора в реальном времени с частотой кадров до 34 к/с, что позволяет дистанционно, с помощью манипулятора, корректировать взаимное расположение объекта контроля, рентгеновского излучателя и детектора, осуществляя экспозицию с различных доступных ракурсов. Благодаря возможности получать динамические изображения в режиме реального времени, использование комплексов Экоскан является удобным и рациональным решением при проведении рентгеновского контроля в стационарных камерах радиационной защиты и рентгенотелевизионных системах и позволяет экономить рабочее время дефектоскописта, особенно при большом объеме контролируемых изделий (поточные линии, конвейеры), а также позволяет исключить из бюджета предприятия расходы на снабжение лаборатории рентгеновской плёнкой, химреактивами и оборудованием для проявки, расшифровки и хранения снимков.

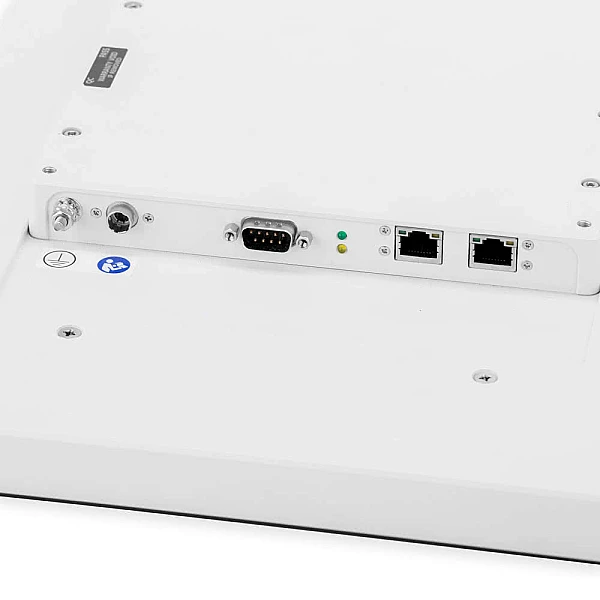

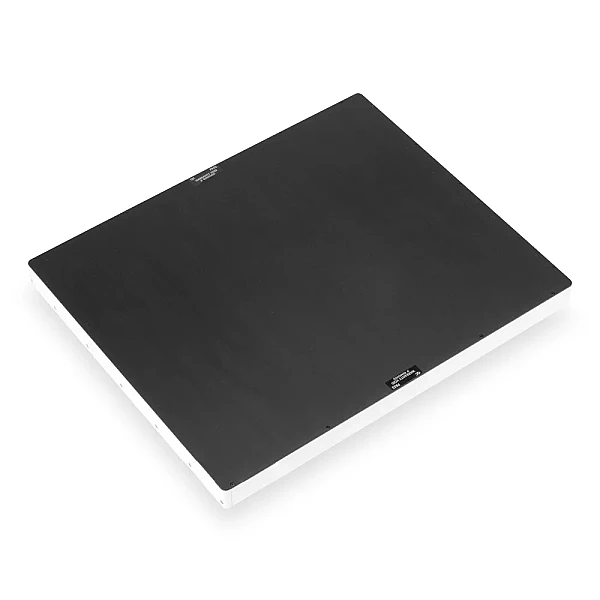

Корпус детектирующего блока выполнен из металла или прочного пластика и имеет карбоновое покрытие рабочей области. Питание панели предусмотрено от сети переменного тока, связь с компьютером осуществляется двумя UTP кабелями, которые обеспечивают высокую скорость передачи данных. Для преобразования рентгеновского излучения в аналоговый световой сигнал используются сцинтилляторы на основе оксисульфида гадолиния (Gadоx) или на основе соединения йодида цезия (CsI). Дальнейшее преобразование света в электроны производится матрицей, состоящей из полупроводникового материала – аморфного кремния (a-Si), и тонкоплёночных транзисторов (TFT), представляющих из себя полупроводниковые элементы, передающие электрический заряд на аналого-цифровой преобразователь. АЦП проводит измерение тока, полученного с транзистора, преобразовывая электрический сигнал в цифровой для последующей передачи информации на персональный компьютер оператора, разрядность аналого-цифрового преобразователя позволяет получать высококачественное изображение в диапазоне до 65 536 оттенков серого. Далее, с помощью специализированного программного обеспечения Стражник формируется файл защищенного расширения DICONDE, доступного для последующей обработки и анализа.
Стражник — используемое в комплексах Экоскан программное обеспечение, предназначенное для обработки изображения, полученного в процессе экспозиции.
- Удобный интерфейс, хорошая оптимизация, автоматические функции расшифровки и маркировки выявленных дефектов, а также подгружаемые базы данных минимизируют затрачиваемое дефектоскопистом время на анализ снимка.
- Измерение габаритных параметров объектов изображения в необходимом масштабе с высокой точностью, построение графиков для определения качественных характеристик снимка в определенных точках, обработка снимка с применением четырех встроенных фильтров или вручную — инструменты приложения, которые делают процесс работы с изображением быстрым, точным и удобным.
- Защищенный формат DICONDE, в котором формируется изображение после передачи информации на компьютер оператора, позволит забыть о риске нежелательного редактирования сохраненных «Стражником» снимков — измененные в сторонних программах файлы помечаются нестираемым символом.
Конфигурация управляющего компьютера оператора обеспечивает корректную работу с программным обеспечением Стражник на протяжении всего времени эксплуатации комплекса. Для хранения и обработки большого объема данных используется SSD накопитель с объемом памяти от 1 ТБ. Монитор высокого разрешения с 24-дюймовым дисплеем обладает оптимальным уровнем контрастности, обеспечивая расшифровку радиографических снимков по любому из классов чувствительности контроля в соответствии с ГОСТ 7512–82 и ГОСТ ISO 17636-2–2017. В базовый комплект поставки управляющей станции входят необходимые периферийные устройства: кабельные лазерная мышь, клавиатура и набор кабелей для подключения компьютера. По заказу базовые конфигурация и комплект поставки компьютера могут быть изменены, либо стационарный ПК может быть заменен на ноутбук.
Технические характеристики детекторов
| Наименование параметра | Экоскан 1017 | Экоскан 1515 | Экоскан 1717 | Экоскан 1724 | Экоскан 2323 | Экоскан 2532 | Экоскан 3030/14 |
| Технология фотодиодной матрицы | IGZO TFT | a-Si TFT | a-Si TFT | a-Si TFT | a-Si TFT | a-Si TFT | a-Si TFT |
| Тип сцинтиллятора | Gadox или CsI | Gadox или CsI | Gadox или CsI | Gadox или CsI | Gadox или CsI | Gadox или CsI | Gadox или CsI |
| Размер эффективной зоны, мм | 97 × 170 | 152,3 × 152,3 | 170 × 170 | 170 × 243 | 225 × 225 | 251 × 314,5 | 297 × 297 |
| Размеры детектора, мм | 184 × 197 × 50 | 181 × 196 × 50 | 210 × 197 × 45 | 210 × 274 × 45 | 256 × 261 × 50 | 286 × 343 × 45 | 328 × 323 × 50 |
| Частота кадров, к/с | 30 | 34 | 28 | 28 | 30 | 22 | 14 |
| Масса детектора, кг | 2,5 | 2 | 3 | 3,5 | 3,4 | 9,2 | 9,5 |
Технические характеристики рабочей станции оператора*
| Персональный компьютер | |
| Процессор | Intel® Core™ i5/i7 |
| Видеоадаптер | nVidia, память от 2 ГБ |
| Операционная система | Windows 10 |
| Разрядность операционной системы | 64 бит |
| Оперативная память | от 8 ГБ |
| Тип накопителя | SSD/HDD |
| Объем памяти накопителя | от 1 ТБ |
| Оптический привод | DVD±RW |
| Адаптеры | LAN/WiFi |
| Монитор | |
| Размер экрана | 24 дюйма |
| Разрешение экрана | 1920 × 1080, Full HD |
| Частота обновления | 75 Гц |
| Тип матрицы | IPS |
| Яркость экрана | 250 кд/м. кв. |
| Соотношение сторон | 16:9 |
| Разъемы | HDMI/DVI |
| * Технические характеристики на момент поставки могут отличаться из-за технологического развития комплектующих. | |
| Наименование | Количество |
| Плоскопанельный детектор | 1 шт. |
| Кабели питания и связи | 1 компл. |
| Адаптер питания | 1 шт. |
| Персональный компьютер с предустановленным ПО «Стражник» | 1 шт. |
| Двухпроволочный эталон Duplex IQI | 1 шт. |
