Термометрический дефектоскоп буронабивных свай ТДБС-МГ4
Термометрический дефектоскоп буронабивных свай ТДБС-МГ4 предназначен для измерений температуры бетона в свае бесконтактным методом через предварительно установленные трубы доступа. ТДБС-МГ4 выпускаются в двух исполнениях, различающихся диапазоном измеряемых температур.
Область применения прибора:
- Выявление дефектов в буронабивных сваях (нарушения сплошности, включения шламового материала, бетона пониженной прочности, уменьшения толщины защитного слоя бетона и т.д.)
- Контроль температурного режима вечномерзлых грунтов основания фундамента через установленные в соответствии с СП 32-101-95 термометрические трубки (исполнение II)
Принцип действия прибора заключается в измерении температуры бетона в процессе затвердевания с помощью термометрического зонда.Зонд оснащается четырьмя ортогональными температурными бесконтактными датчиками с углом обзора не более 90°, расположенными в плоскости перпендикулярной оси трубы. Зонд погружается в трубу доступа сваи с помощью кабеля, глубина погружения зонда до 48 м. Кабель, на котором установлен термометрический зонд, перекинут через ведущий блок, который связан с угловым датчиком перемещения (энкодером). Угловое перемещение ведущего блока пересчитывается в линейное перемещение при помощи счетного устройства расположенного в электронном блоке. Использование безынерционных пирометрического датчика температуры позволяет проводить измерения со скоростью до десяти измерений в секунду. Измерения могут проводиться как в ручном, так и в автоматическом режиме. В автоматическом режиме в архив прибора заносятся измеренные значение температуры при перемещении зонда на заданный оператором шаг. Минимальный шаг 0,05 м. При использовании прибора для контроля температуры вечномерзлых грунтов в соответствии с рекомендациями по наблюдению за состоянием грунтов оснований и фундаментов зданий и сооружений, возводимых на вечномерзлых грунтах, значительно повышается производительность и оперативность измерений.
| Наименование характеристик | ТДБС-МГ4 |
| Диапазон измерения температуры (исполнение I) , °C | от 5 до 80 |
| − для измерения температуры вечномерзлых грунтов (исполнение II) , °С | от -30 до 80 |
| Погрешность измерения температуры, °С | ± 1 |
| Дискретность индикации температуры, °С | 0,1 |
| Диапазон измерения перемещения, м | от 0 до 48 |
| Пределы допускаемой абсолютной погрешности измерения перемещения, м | ± 0,1 |
| Напряжение питания, В (2 элемента типа АА (LR6, FR6)) | 3(+0,5/-1) |
| Габаритные размеры термометрического зонда, мм | Ø36 х 150 |
| Объем архивируемой информации | 16 серий по 300
результатов измерений |
| Масса прибор, не более, кг | 8,5 |

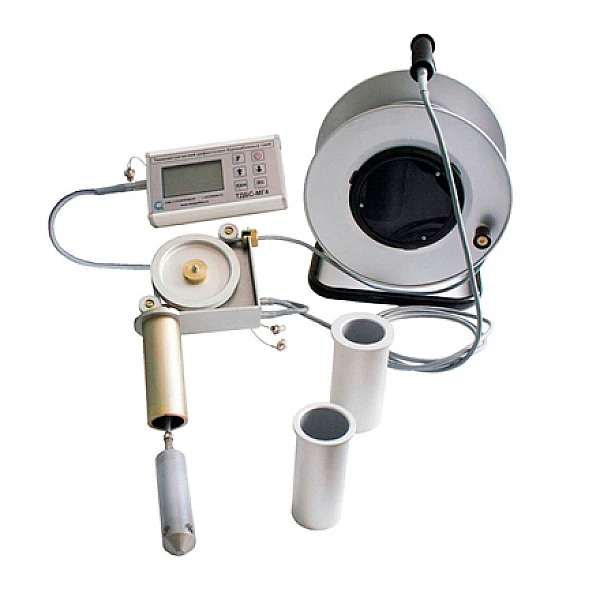

Комплект поставки:
- Электронный блок
- Термометрический зонд
- Катушка с кабелем
- Блок с датчиком положения
- Соединительный кабель (2 шт.)
- Два инвентарных вкладыша для доступа к трубам диаметром 63 и 73 мм
- Кабель USB
- CD диск с программным обеспечением
