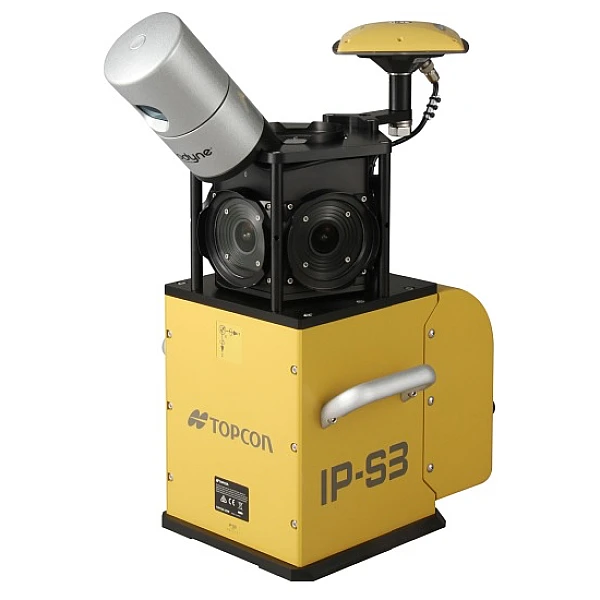

Мобильный лазерный сканер Topcon IP-S3
Лазерный сканер Topcon IP-S3 – это полноценная система мобильного сканирования, которая позволяет выполнять съемку местности в трехмерном формате с высокой производительностью. Благодаря весу в 18 кг, она может устанавливаться на легковой автомобиль и использоваться для съемки во время движения, что отличает устройство от наземных лазерных сканеров.
Другие технические особенности прибора:
- 6 фотокамер по 5 МП каждая, всего 30 МП.
- Питание от постоянного тока напряжением 9-36 В.
- Угол сканирования – 360°/ 40°.
- Дальность сканирования – до 100 метров.
Высокая скорость сканирования
Оборудование производит съемку со скоростью до 700 тыс. точек в секунду на удалении до 100 метров. Большим преимуществом этой модели является возможность обрабатывать 32 сканирующих лазерных луча. Благодаря этому, специалист получает данные с высокой детализацией, что расширяет возможности для последующей камеральной обработки информации.
Встроенная фотокамера
Прибор оснащен 30-мегапиксельной панорамной камерой, которая выполняет съемку в заданном режиме. Есть возможность настройки режимов фотографирования в зависимости от пройденного расстояния или по таймеру. Фотоснимки, сделанные мобильным сканером Topcon IP-S3, используются для раскрашивания облака точек, что облегчает обработку полученных 3D-моделей местности.
Простота установки Topcon IP-S3
Мобильная лазерная система Topcon IP-S3 проста в установке на автомобиль. Имея относительно небольшой вес, система может быть смонтирована на транспорте одним человеком.
Точное геопозиционирование
В мобильный лазерный сканер встроен приемник спутникового навигационного сигнала, который поддерживает работу с системами GPS и ГЛОНАСС. После обработки трека в программе MAGNET Office Tools, специалист получает точное координаты сканера в любой момент времени выполнения работ.
В лазерном сканере Topcon IP-S3 установлен блок инерциальных измерений, который соединен с контроллером управления. Он получает данные о положении машины в пространстве во время перемещения. Этот датчик в сочетании с одометром позволяет вычислять местонахождение автомобиля в случае, когда отсутствует сигнал спутниковой навигации. Например, при съемке под эстакадами, в тоннелях или в горной местности.
Мощное ПО для обработки данных.
Обработка полученных данных производится в программном обеспечении Topcon Magnet Collage. В программе реализована автоматическая регистрация облаков точек по маркам и без них, настройка уровней детализации объектов, построение поверхностей, вычисление объемов, автоматическая фильтрация случайных помех, создание ортофотопланов, импорт, экспорт в различных форматах и другие функции.
| IP-S3 | |
|---|---|
| Каналы | 226 универсальных каналов, all-in-view, L1/ L2 GPS + L1/ L2 ГЛОНАСС |
| Параметры фотокамеры | |
| Тип камеры | Панорамная фотокамера, 6 объективов по 5 МП |
| Разрешение камеры | 8000 х 4000 пикселей, суммарно 30МП |
| Блок инерциальных измерений | |
| Величина смещения/сдвига гироблока | 1°/ч |
| Питание | |
| Напряжение питания | 9-36V |
| Потребляемая мощность | 60W |
| Физические характеристики | |
| Габариты / Масса | 300×500×600 мм / 18 кг |
| Условия эксплуатации | |
| Тепмпература рабочая/хранения | 0° ... +45°C / – 30° ... +60°C |
| Лазерные сканеры | |
| Тип | откалиброванный, импульсный, скорость сканирования - до 700000 точек в сек |
| Угол сканирования/угловое разрешение | 360° / 40° |
| Диапазон измерения | до 100 м |
