УКЛ-32 - установка для контроля листового проката

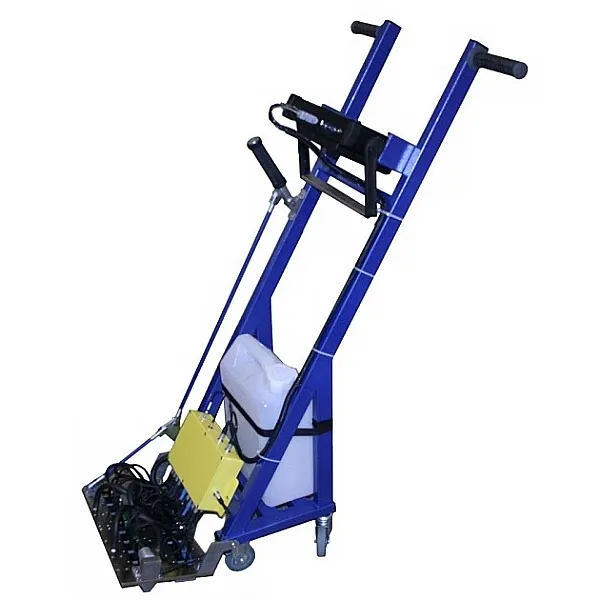

Установка механизированного ультразвукового неразрушающего контроля УКЛ-32 предназначена для проведения ультразвукового контроля качества листового проката различных габаритных размеров, толщиной до 400мм. Контроль проводится при одностороннем доступе к изделию.Установка контроля состоит из ультразвукового многоканального дефектоскопа УСД-60-8К и механической части на которой установлен акустический 16-ти элементный блок ультразвуковых преобразователей, 32-х канальный коммутатор и система подачи акустической жидкости.

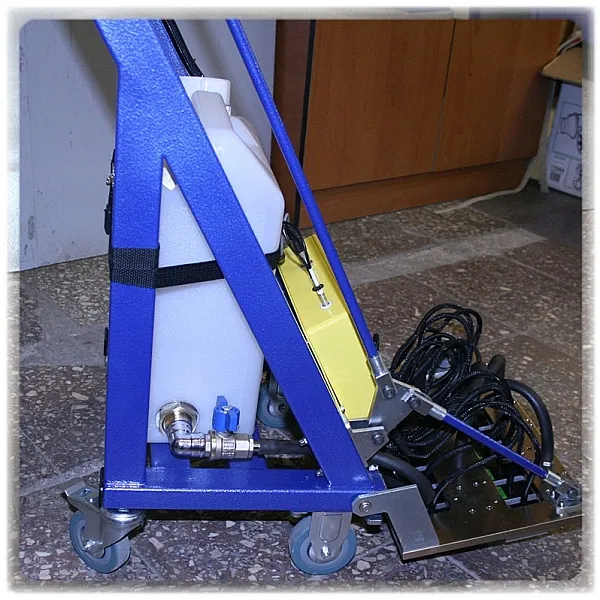

Перемещение тележки осуществляется на колесах. Для легкого подъема и опускания акустического блока на механической части установлен рычаг

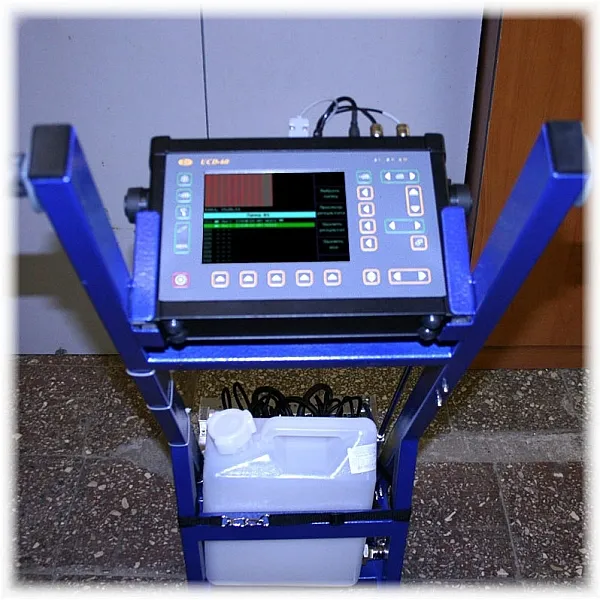

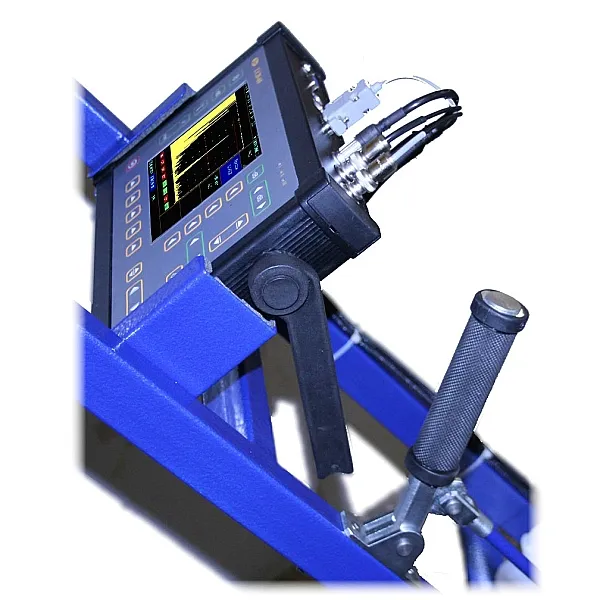

Дефектоскоп УСД-60-8К является средством измерения, включенным в государственный реестр средств измерений РФ под №34808-10. В качестве коммутатора используется высокоскоростной 32-х канальный электронный коммутатор для дефектоскопов серии УСД-60.
Для обеспечения привязки сигнала к координатной развертке на акустическом блоке установлен специальный водозащищенный энкодер.
Особенности установки ультразвукового контроля:
- Режим контроля и режим настройки с отображение С-скана
- Полноэкранный просмотр и настройка всех параметров каждого канала
- Независимое ВРЧ в каждом канале
- Автоматическая настройка чувствительности и акустического контакта всех каналов на реальном листе
- Автоматическое и ручное задание алгоритма обхода листа оператором
- Сохранение и просмотр результатов измерения по каждому листу
Отличительные особенности установки УЗК
- Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
- Работа на прямом солнечном свете и при отрицательных температурах
- Отдельная настройка каждого канала: генератор, приемник, ВРЧ и пр.
- Частота повторения ЗИ:до 2000Гц
- Вывод сигналов в виде А-, С- скана
- Возможность автоматической калибровки на контроль листа заданной толщины
- Автоматический контроль акустического контакта
- Оценка размеров дефекта
- Интерфейс Ethernet
- Питание: Li-ion аккумулятор или внешний блок питания
- до 6-8 часов работы от аккумулятора
Вы можете купить установку механизированного ультразвукового неразрушающего контроля УКЛ-32 в компании Аверус - официального дилера завода-изготовителя.
Технические характеристики механизированной установки ультразвукового контроля УКЛ-32:
| Параметр | Значение |
| Ширина акустического блока | 300 мм |
| Минимальный шаг записи при сканировании | 1 мм |
| Максимальная толщина листа | 400 мм |
| Максимальная скорость сканирования |
до 30м/мин (с шагом 6мм), до 5 м/мин (с шагом записи 1мм) |
| Производительность | до 500 м2/час |
|
Объем данных сканирования, запоминаемых в терминале | 1 Гб |
|
Наличие электронных маркеров стыковки дефектограмм секторов | есть |
| Шероховатость поверхности изделия | не хуже Rz80 |
|
Эквивалентная площадь выявляемых отражателей | не хуже 0,5см2 |
|
Режим отображения оперативной информации | А-скан, С-скан |
| Результаты контроля |
дефектограмма изделия с привязкой к координатам, протокол контроля |
| Диапазон рабочих температур |
от +5º C до +55° C (без применения низкотемпературных жидкостей) |
| Размер (В x Ш x Д) | 1400 мм x 400 мм x 400 мм |
| Масса | 15 кг |

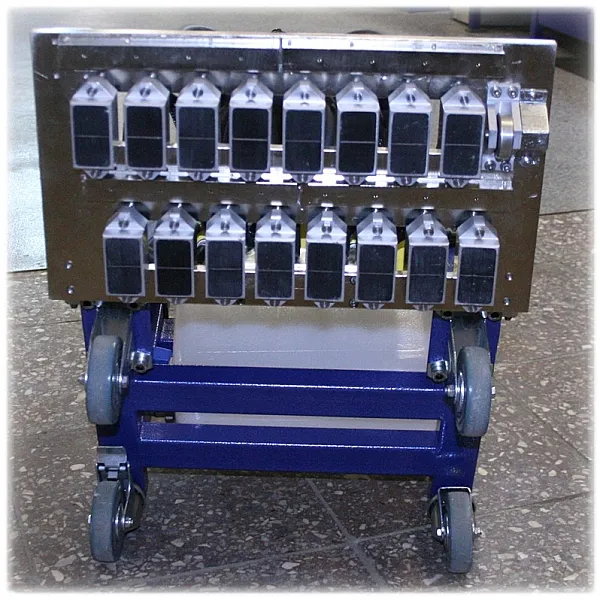

Акустический блок:
| Параметр | Значение |
| Тип |
контактный 16 элементный блок с независимыми подпружиненными преобразователями |
| Типы преобразователей |
1 или 2-х канальные р/с преобразователи 2,5МГц и 5 МГц |
Ультразвуковой дефектоскоп:
| Параметр | Значение |
| Тип | УСД-60-8К |
| Дисплей | Цветной, TFT 640 х 480 точек |
| Количество каналов контроля | 32 |
| Интерфейс | Ethernet |
| Частотный диапазон | 0,5-15 МГц |
| Амплитуда ЗИ | размах 100В |
| Аккумулятор | Li-ion 8 А/ч |
| Время работы | 7 часов от аккумуляторов |
| Внешнее питание | блок питания от сети 220 В, 50Гц AC |
| Напряжение питания | 18V/3,5A DC |
| Диапазон рабочих температур | от -30º C до +55° C |
| Размер (В x Ш x Д) | 190 мм x 285 мм x 50 мм |
| Масса | 3,5 кг с аккумуляторами |
| Артикул | Наименование | Кол-во |
| 61101 | электронный блок УСД-60-8К со встроенным Li-ion аккумулятором | 1 |
| 39018 | блок питания сетевой 18В / 220В | 1 |
| 50231 | кабель СР50-Lemo00 | 2 |
| 24111 | Преобразователь ультразвуковой П112-2,5-К12 | 1 |
| 24211 | Преобразователь ультразвуковой П112-5-12/2 | 1 |
| 20361 | кабель 60-Ethernet-1m для связи с ПК | 1 |
| 20362 | кабель 60-Ethernet-2m для связи с ПК | 1 |
| 20360 | Ethernet Switch для УСД-60 | 1 |
| 61401 | Тележка сканирующая для контроля листа | 1 |
61402 | Ультразвуковой 32-х канальный блок с шириной 300мм для толщин до 400мм | 1 |
| 61403 | Бак для акустической жидкости | 1 |
| 61305 | КМ-32 Коммутатор 32-х канальный | |
| 62306 | FD32L Кабель соединительный для подключения дефектоскопа к коммутатору | |
| программное обеспечение на CD-диске | 1 | |
| комплект документации (руководство пользователя, паспорт, методика поверки, сертификат метрологической поверки) | 1 | |
| 60120 | кейс для дефектоскопа | 1 |
