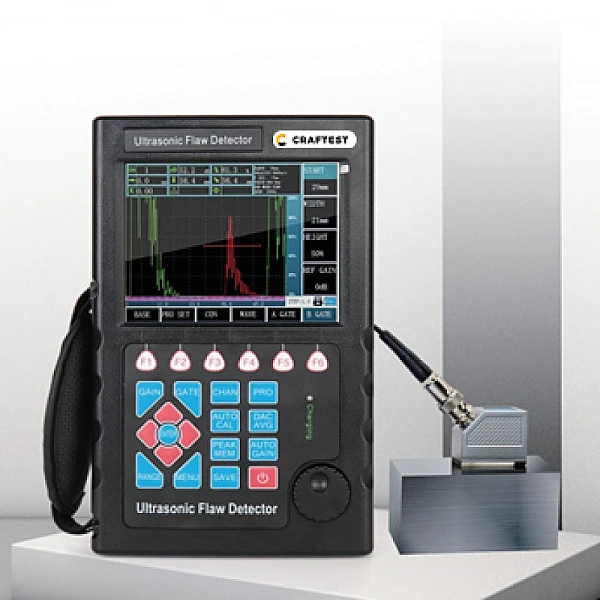

Ультразвуковой дефектоскоп CRAFTEST EPOS 101
Усовершенствованный цифровой ультразвуковой дефектоскоп может быстро, легко и точно обнаруживать и оценивать различные дефекты детали, такие как трещины, поры, дефекты сварных швов, раковины, включения и т.д.Дефектоскоп может применятся в таких отраслях и приложениях, как электроэнергетика, нефтехимия, котлы и сосуды высокого давления, стальные конструкции, аэрокосмическая промышленность, железнодорожный транспорт, автомобилестроение, машиностроение и в других областях.
Ключевые особенности
- Режимы представления результатов контроля: положительная волна, отрицательная волна, полная волна и радиосигнал.
- Функция линейной фильтрации, максимальное подавление составляет 80% от высоты экрана.
- Возможность переключения между совмещенным, раздельно-совмещенным преобразователем и преобразователем для контроля теневым способом.
- Настройка стробов и сигнализации. Положение и ширина строба на экране настраиваются произвольно. Настройка сигнализации по приходящей волне
- 500 независимых каналов контроля, каждый канал имеет отдельный набор параметров.
- Два режима отображения с указанием угла преобразователя и величины K (отношение расстояния от точки входа луча ПЭП до проекции дефекта на поверхность сканирования L к глубине залегания дефекта H).
- Кривая АРК (DAC) и ВРЧ формируются автоматически; максимум 10 точек с четырьмя дополнительными регулируемыми параллельными кривыми смещения.
- Кривая АРД генерируется автоматически. Можно настроить два типа дефектов.
- Автоматическая калибровка преобразователя.
- Хранение 100 блоков данных: А-развертки, параметры и кривые АРК (DAC) и ВРЧ.
- Воспроизведение результатов, сохраненных в памяти, отображение на экране сохраненных А-разверток.
- Удаление выбранной информации (представленной номером блока данных) из памяти.
- Функция запоминания пиковых значений.
- Функции «стоп-кадр» и «разморозка» формы сигнала на развертке и параметров контроля.
- Измерение пути ультразвука и анализ частоты эхо-сигнала.
- Индикация заряда аккумулятора в режиме реального времени.
- Возможность подключения через USB.
- Литиевый аккумулятор, низкое энергопотребление, непрерывная работа более 10 часов.
- Легкий, удобный, простой в эксплуатации.
|
Модель |
CRAFTEST EPOS 101 |
|
Диапазон развертки, мм |
Диапазон развертки, мм: 0 - 10 000 |
|
Сдвиг импульса, мкс |
Сдвиг импульса, мкс: от -7 до +9984 |
|
Частота повторения импульсов (ЧЗИ) |
От 200 до 1000 Гц |
|
Длительность зондирующего импульса |
100…500 нс |
|
Напряжение импульса |
380 В |
|
Демпфирование передатчика, Ом |
400 |
|
Количество стробов |
2 |
|
Измерение сигнала |
Пик/Фронт/Прохождение через 0 |
|
Начало координат преобразователя, мкс |
Начало координат: 0,0 - 99,99 |
|
Скорость распространения ультразвука в материале, м/с |
Скорость распространения: 1000 - 15 000 |
|
Методы контроля |
Совмещенный ПЭП (излучение и прием), раздельно-совмещенный ПЭП (один – излучение, второй – прием) |
|
Диапазон частот, МГц |
0,5 - 20 |
|
Диапазон установки усиления приемного тракта, дБ |
0 - 120 |
|
Линейный фильтр |
0% - 80% от высоты экрана, шаг настройки: 1% |
|
Отклонение линейности по вертикали |
Отклонение линейности по вертикали составляет не более 3% |
|
Отклонение линейности по горизонтали |
В пределах диапазона развертки составляет не более 0,2% |
|
Предел чувствительности дефектоскопа |
≥60 дБ |
|
Динамический диапазон |
≥32 дБ |
|
Сигнализация |
Сигнализация по приходящей волне |
|
Экран дисплея |
Цветной дисплей повышенной яркости; 5,7 дюймов; разрешение: 640x480 пикселей |
|
Область А-развертки |
В полный экран или в окне; на А-развертке отображаются стоп-кадры и изменение показаний во времени |
|
ДАК/ВРЧ |
По 10 точкам |
|
АРД |
Настройка по 2 типам дефектов |
|
Емкость памяти |
100 графиков А-развертки |
|
Разъем для подключения к ПК |
USB |
|
Адаптер питания |
На входе: 100 - 240 В / 50 - 60 Гц, на выходе: 13,5 В / 5 А |
|
Аккумулятор |
Литиевый, 5000 мАч |
|
Время работы |
Более 10 ч |
|
Температура эксплуатации, °C |
От -10 до +50 |
|
Влажность, RH |
20% - 90% |
|
Тип разъема |
BNC |
|
Габаритные размеры, мм |
246x155x55 |
|
Масса, кг |
1,3 |

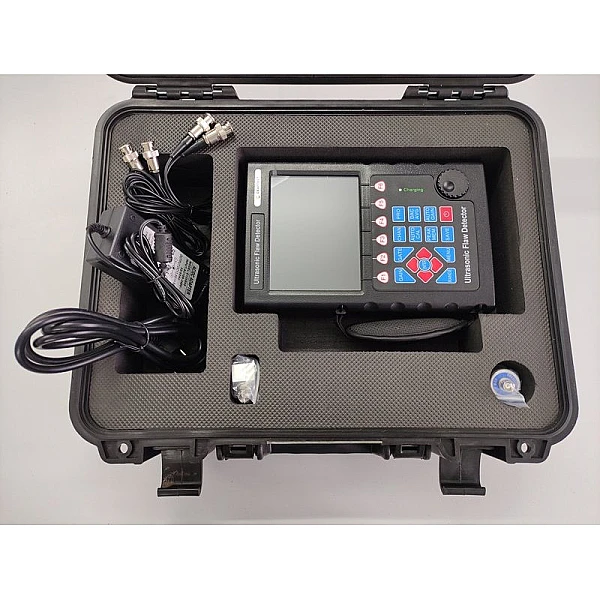

Корпус - 1 шт
Прямой датчик - 1 шт
Наклонный датчик - 1 шт
Адаптер питания - 1 шт
Кабель для подсоединения датчика со штекерами BNC-BNC - 2 шт
Программное обеспечение - 1 шт
Руководство - 1 шт
Паспорт изделия - 1 шт
Футляр - 1 шт
