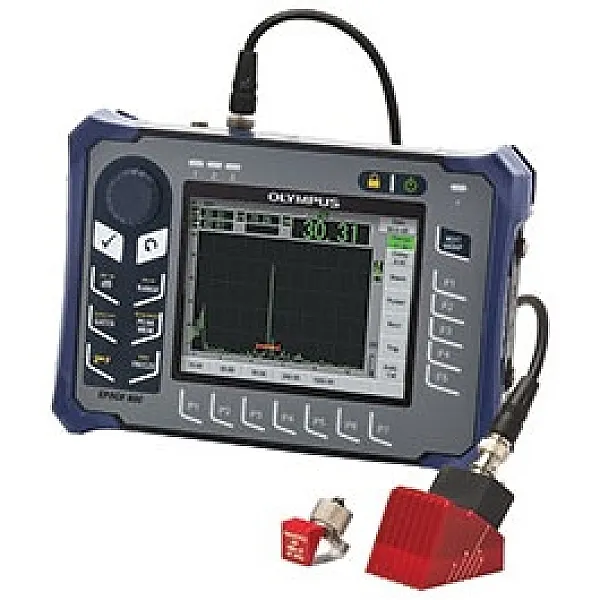

Ультразвуковой дефектоскоп Olympus Epoch 600

Ультразвуковой дефектоскоп Olympus Epoch 600

Имеет продуманную структуру меню и клавиши прямого доступа к функциям, что позволяет реализовывать все возможности высокоэффективного дефектоскопа при обеспечении чрезвычайной простоты в работе. Большой полупрозрачный VGA-дисплей в сочетании с запатентованным цифровым приемником с высоким динамическим диапазоном обеспечивает стабильное четкое отображение А-скана при любом освещении. Дефектоскоп EPOCH 600, реализованный в двух аппаратных версиях, предлагает возможность выбора настройки параметров с помощью ручки или с навигационной панели. EPOCH 600 разработан в соответствии с требованиями стандарта EN12668-1, что позволяет реализовать полный диапазон стандартных и опциональных функцией в области дефектоскопии. За счет прочного эргономичного дизайна оборудование может быть использовано фактически в любом рабочем окружении, тогда как генератор PerfectSquare и возможности цифрового фильтра обеспечивают применимость в разнообразных приложениях.

Основные возможности:

• Разработан в соответствии с требованиями стандарта EN12668-1
• Настраиваемый генератор прямоугольной волны PerfectSquare
• Цифровой приемник с высоким динамическим диапазоном
• Восемь цифровых фильтров для улучшенного соотношения Сигнал-Шум
• Частота повторения импульсов 2 кГц для быстрого сканирования
• Ручка или панель навигации для настройки конфигурации
• Большой полупрозрачный VGA дисплей
• Длительная работа от батарей (ионно-литиевый аккумулятор или щелочные батарейки)
• Построение динамической кривой DAC/TVG и DGS/AVG
• Карта памяти объемом 2 Гб MicroSD для передачи и хранения данных
• Порт USB для передачи данных на ПК и прямого вывода на печать
• Сигнальный и VGA выход
• Опциональный аналоговый выход

Дефектоскоп EPOCH 600 сочетает эффективность базового дефектоскопа с качеством самого мощного цифрового ультразвукового оборудования компании Olympus. Полный диапазон разнообразных функций контроля реализован в компактном удобном для работы корпусе. Этот оптимальный баланс позволяет использовать оборудование для выполнения контроля любого уровня сложности.

Простота и гибкость в работе прибора

При разработке EPOCH 600 была поставлена цель: соединить широкие возможности в области дефектоскопии с простотой оперирования. В результате был спроектирован EPOCH 600 — эргономический, интуитивный и практичный прибор, подходящий как для опытных операторов, так и для начинающих работу в области дефектоскопии.

Интуитивно-понятный пользовательский интерфейс

Интерфейс дефектоскопа EPOCH 600 выполнен на основе промышленного дефектоскопа серии EPOCH 1000. Простота структуры меню прибора, возможности калибровки и функции программного обеспечения сочетается с клавиатурой EPOCH, обеспечивающих прямой доступ к критическим функциям контроля как, например, усиление, настройка строб, заморозка дисплея и сохранение файла. Реализован удобный многоязыковой пользовательский интерфейс EPOCH 600. Портативная структура; подходит для различного рабочего окружения

EPOCH 600 разработан для работы в различном окружении, начиная от контроля в лабораториях, заканчивая исследованиями в экстремальных и опасных полевых условиях. Представлено две конфигурации прибора: с рукояткой настройки (IP66) или навигационной панелью (IP67). Прибор выполнен в соответствии с различными промышленными стандартами, что обеспечивает пользователю уверенность как в эффективности, так и в надежности прибора. Оборудование прошло испытание на устойчивость к вибрации, ударам, возможности работы во взрывоопасной атмосфере и в широком температурном диапазоне. Продолжительность работы от батарей превышает 12 часов, что делает EPOCH 600 превосходным решением для удаленного контроля.

Устойчивый к вибрации VGA дисплей

Одна из функции EPOCH 600 — VGA дисплей с разрешением 640×480 пикселей. Горизонтальный дизайн EPOCH 600 позволил оптимизировать размер A-скана и обеспечить высокую четкость изображения. За счет полупрозрачного VGA дисплея достигается высокая четкость изображения как при недостаточном освещении (функция подсветки), так и при прямом солнечном свете (рассеянный свет псевдо подсветки).

Оптимизация доступа к функциям

EPOCH 600 — высококачественный ультразвуковой прибор. Дефектоскоп EPOCH 600, выполненный на основе цифровой архитектуры EPOCH XT, LTC и серии EPOCH 1000, обеспечивает гибкость и широкие возможности генератора и приемника для решения большинства задач дефектоскопии.
В целях реализации различных требований и нужд пользователей спроектировано две конфигурации EPOCH 600: с ручкой настройки и с панелью навигации на клавиатуре. Ручка настройки и кнопки перемещения на панели навигации предназначены для выбора параметров и установки нужных значений.

Ручка настройки

Ручка настройки EPOCH 600 используется вместе с кнопками CHECK и ESC для грубой и точной настройки значений параметров. Возможна блокировка рукоятки для предотвращения случайного изменения значений параметров в процессе контроля. Данная конфигурация обеспечивает плавное изменение параметров для пользователей, предпочитающих использовать в работе рукоятку. Конфигурация прибора с ручкой соответствует требованиям стандарта IP66.

Панель навигации

Панель навигации EPOCH 600 это характерная опция дефектоскопов EPOCH. Кнопки перемещения вверх и вниз на навигационной панели используются для грубой настройки параметров, а кнопки со стрелками вправо и влево — для точной регулировки. В панели навигации предусмотрены дополнительные функции и наиболее часто используемые параметры: усиление, сохранение, а также кнопки CHECK и ESC. Конфигурация прибора с панелью навигации соответствует требованиям стандарта IP67.
В дефектоскопе EPOCH 600 реализовано несколько методов сохранения, архивации и построения отчетов по результатам измерения и данным калибровки. Во внутреннюю память прибора записывается до 50,000 данных, возможно расширение памяти за счет съемной карты памяти на 2 Гб. Обеспечена полная совместимость с программой интерфейса GageView Pro компании Olympus NDT. Реализована быстрая настройка параметров файла, гибкое управление данными, запись результатов инспекции и дальнейшее построение отчетов.

Регистратор данных

В EPOCH 600 реализован встроенный регистратор данных для сохранения файлов калибровки и инспекции. Предусмотрено два стандартных типа файлов: файлы калибровки (CAL) и инкрементальные (INC) файлы. Файлы CAL позволяют сохранять виртуально бесчисленное количество настроек параметров для быстрого и простого вызова настроек. Тип INC предназначен для сохранения данных инспекции в один файл для выгрузки и построение отчетов.
Встроенный регистратор данных может быть расширен за счет программной опции «Expanded Datalogger». При этом добавляются типы файлов, идеально подходящие для контроля коррозии: последовательный, последовательный с пользовательскими точками, 2-D координатная решетка, 2-D с пользовательскими точками, 3-D координатная решетка, тип «boiler» и 2-D EPRI.

Карты памяти MicroSD и печать

В дефектоскопе EPOCH 600 в качестве внутренней и внешней памяти используются 2 Гб карты памяти MicroSD. Съемная карта памяти позволяет сохранять снимки экрана в формате битового изображения для построения отчетов, а также экспортировать кривые и сохраненные данные измерений и калибровки в .csv формат. Вторая 2 Гб карта памяти MicroSD устанавливается во внутренний слот прибора. В случае выхода прибора из строя карта MicroSD может быть извлечена в авторизированном сервисном центре для восстановления важных данных.

Ультразвуковой дефектоскоп EPOCH 600 совместим с USB принтерами PCL5, что позволяет выводить данные на печать при проведении контроля в полевых условиях без необходимости использования ПК или внешнего карт-ридера.
