Ультразвуковой дефектоскоп ТЕХНОСКАН

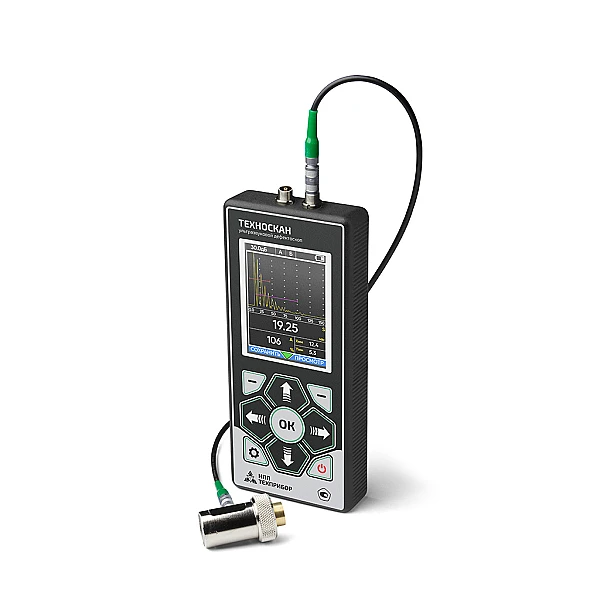

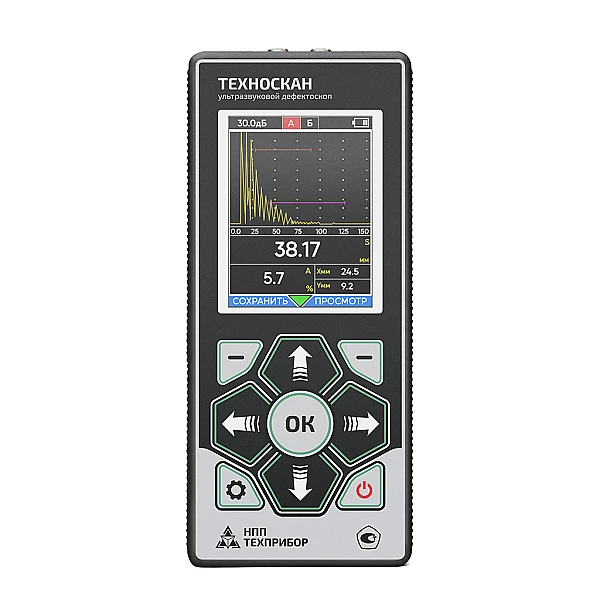

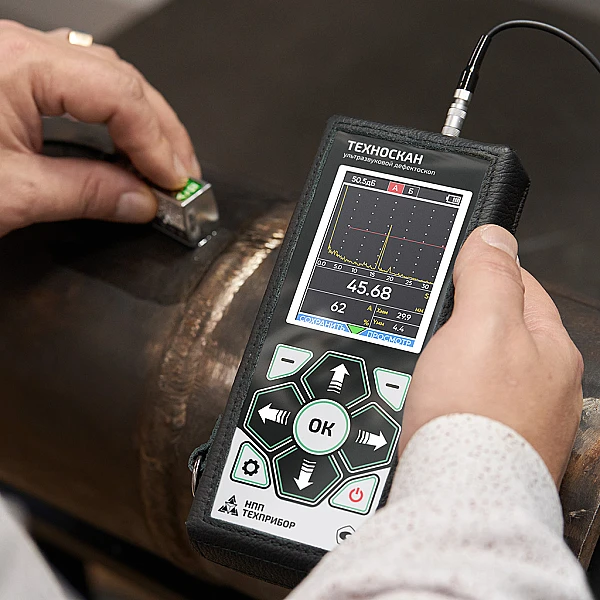

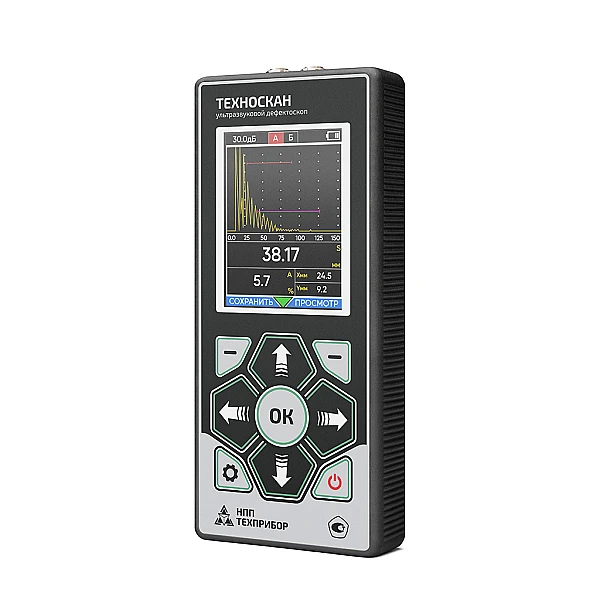

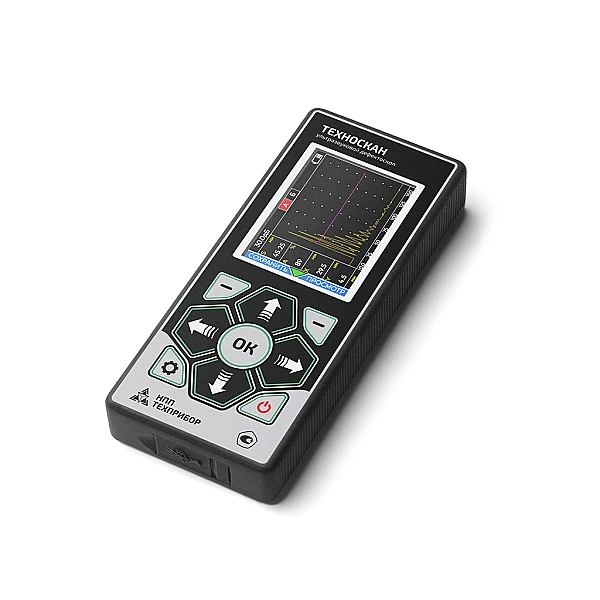

Портативный, полностью цифровой, ультразвуковой дефектоскоп ТЕХНОСКАН общего назначения с массой менее 300 гр. представляет собой простой в настройке и эксплуатации инструмент для контроля в труднодоступных местах и в прочих условиях, когда габариты и вес инструмента являются критичными. Несмотря на малые размеры, обладает хорошим быстродействием, современным морозостойким TFT экраном с тремя цветовыми схемами (в том числе для работы при ярком солнечном свете) и всеми основными функциями современного дефектоскопа:
- база данных преобразователей, позволяющая вызывать все необходимые настройки одной кнопкой;
- встроенный USB-C интерфейс;
- две независимые зоны контроля;
- встроенная коррекция V-образности для оригинальных толщиномерных датчиков;
- функция ВРЧ;
- большая память настроек и результатов контроля.

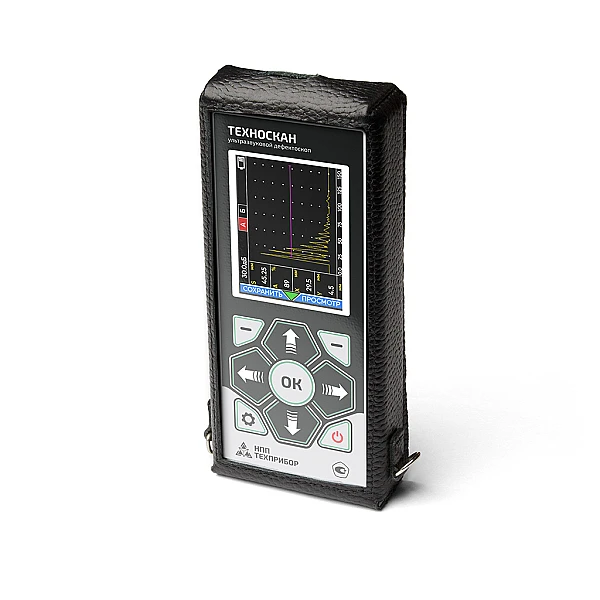

В комплекте есть удобный монтажный чехол для работы в полевых условиях со специальным креплением на руке.
|
Методы контроля |
Классический |
|
Дополнительные функции |
ВРЧ |
|
Развертка |
мин.: 0 - 1,8 мкс (0-5 мм) макс.: 0 - 267 мкс (0-800 мм, сталь) |
|
Диапазон скоростей |
1000 - 20 000 м/с |
|
Задержка |
от 0 до 347 мкс |
|
Максимальная длина контролируемого материала (сталь) |
до 800 мм (эхо-режим), до 1600 мм (теневой режим) |
|
Задержка в призме |
0 - 100 мкс с точностью 0,01 мкс |
|
Зондирующий импульс |
радиоимпульс, амплитудой 200 В, с регулируемым от 0,5 до 2 числом периодов, с шагом 0,5 (половина периода частоты) |
|
Частота повторений ЗИ |
400 Гц |
|
Усилитель |
широкополосный 0.5-20 МГц (-6 дБ) |
|
Диапазон регулировки усиления |
92 дБ, с шагом 0.5 дБ |
|
Временная Регулировка Чувствительности (ВРЧ) |
линейная с диапазоном до 20 дБ |
|
Кривая Амплитуда-Расстояние (АРК) |
нет |
|
Детектирование |
полное, радиосигнал (во всем диапазоне развертки) |
|
Отображение сигналов на экране (визуализация) |
А-скан |
|
Дополнительная клавиша +dB |
нет |
|
Автоматическая калибровка задержки в призме |
нет |
|
Автоматическая калибровка диапазона контроля при заданной толщине шва |
нет |
|
Автоматическая калибровка скорости УЗК |
нет |
|
Отсечка |
компенсированная, 0 - 80% высоты экрана |
|
Зоны контроля |
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов |
|
Автоматическая Сигнализация Дефектов (АСД) |
световая для каждой зоны отдельно и звуковая |
|
Режимы работы АСД |
дефект в первой зоне, дефект во второй зоне, дефект в первой и во второй зонах, дефект в одной из зон |
|
Функция АРД |
нет |
|
Цифровая фильтрация сигнала |
нет |
|
Аналоговая фильтрация сигнала |
нет |
|
Измерение временных интервалов |
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу "через 0" |
|
Измерение амплитуды |
- в процентах от высоты экрана; - в дБ относительно уровня порога в зоне. |
|
Сравнение с сохраненным эталонным сигналом |
нет |
|
Поддержка стандарта контроля сварных швов AWS D1.1 |
нет |
|
Обработка изображения на экране после «заморозки» экрана |
Статичная картинка |
|
Дисплей |
Цветной высококонтрастный, TFT 320 х 240 точек, (44 х 58 мм). Специальная функция для работы на ярком солнечном свете |
|
Смена цветовых схем экрана под особенности зрения и условий освещенности |
да |
|
Смена ориентации экрана |
во всех 4х положениях |
|
Язык меню |
русский |
|
Память |
900 настроек с А-сигналом и названием, 900 настроек типовых преобразователей; |
|
1000 протоколов контроля с А-сканом |
|
|
Интерфейс |
USB |
|
Разъемы преобразователей |
2 х Lemo 00 |
|
Аккумулятор |
встроенный, 3,7В/3,5А/ч |
|
Время работы |
до 20 часов |
|
Внешнее питание |
блок питания 220В AC |
|
Напряжение питания |
5В / 2,5А DC |
|
Диапазон рабочих температур |
от -25°C до +55°C |
|
Размер (В x Ш x Д) |
155 мм x 65 мм x 28 мм |
|
Масса |
0,3 кг с аккумулятором |
|
Блок электронный |
1 шт. |
|
Блок питания |
1 шт. |
|
Преобразователи ультразвуковые (по выбору) |
3 шт. |
|
Кабель подключения преобразователя |
2 шт. |
|
Кабель подключения к ПК |
1 шт. |
|
Руководство по эксплуатации |
1 шт. |
|
Монтажный чехол |
1 шт. |
|
Кейс для транспортировки и хранения |
1 шт. |
