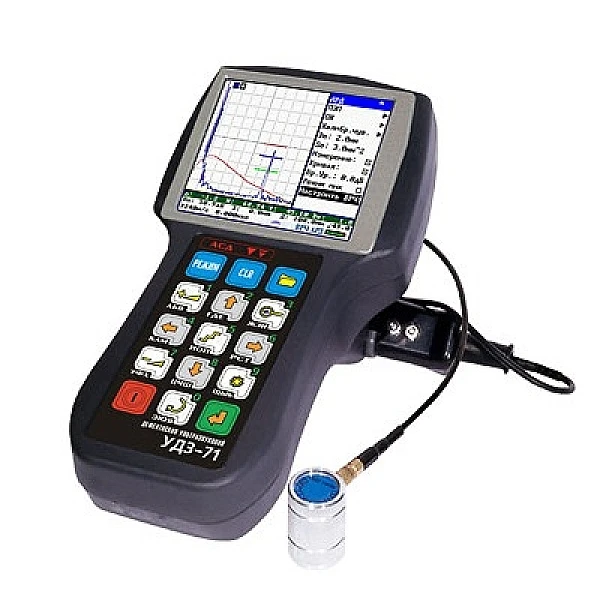

Ультразвуковой дефектоскоп УД3-71
Стоимость дефектоскопов УД3-71 с НДС: базовый комплект - $ 2 981,
в комплекте с головными телефонами - $ 3 271,
низкотемпературная версия - $ 3 121,
УДЗ-71 TOFD - от $ 8 486.
Поверка входит в цену.
Тип оборудования: Дефектоскоп ультразвуковой
Производитель дефектоскопов: Россия
Серия: дефектоскоп УД
Модель: УД3-71
Описание: ультразвуковой прибор для поиска дефектов в металле, пластмассе и других однородных материалов
Сертификаты на ультразвуковой дефектоскоп УД-3-71:
- Сертификат Госстандарта Российской Федерации. Дефектоскоп УД3-71 внесен в Государственный реестр средств измерений РФ.
Гарантия на ультразвуковой дефектоскоп УД3-71: 12 месяцев.
Дефектоскоп УД 3-71 применяется для контроля продукции на наличие дефектов типа нарушения сплошности и однородности материалов, готовых изделий, полуфабрикатов и сварных (паяных) соединений и т.д.
УД3-71 - идеальный ультразвуковой дефектоскоп для проведения контроля в труднодоступных местах. Для обеспечения качества выпускаемой продукции, контроля технического состояния оборудования и продления срока его эксплуатации наиболее широкое распространение, наряду с другими методами НК, получил ручной ультразвуковой контроль. Наиболее важными параметрами, определяющими техническое состояние и возможность дальнейшей эксплуатации, является толщина основного металла элементов оборудования, качество сварных соединений и околошовной зоны, оценка динамики коррозии и износа элементов промышленных конструкций.
При проведении контроля различных объектов очень часто приходится выполнять контроль в труднодоступных местах, на высоте, внутри котлов, в полевых условиях - условиях несравнимых с лабораторными. Из выше сказанного следует, что для решения этих задач необходим легкий и малогабаритный прибор, который по функциональным возможностям не только не уступает, а даже превосходит другие микропроцессорные дефектоскопы широкого применения. Новый модернизированный микропроцессорный ультразвуковой дефектоскоп третьего поколения УД3-71, позволяет решать более широкий спектр задач при выполнении НК в труднодоступных местах, благодаря своим малым весу, габаритам и функциональным возможностям. Он позволяет проводить ультразвуковой контроль продукции на наличие дефектов с учетом современных требований к технологиям ультразвукового неразрушающего контроля.
Ультразвуковой дефектоскоп УД3-71 предназначен для:
- измерения глубины и координат залегания дефектов;
- измерения отношений амплитуд сигналов, отраженных от дефектов;
- измерения эквивалентного размера дефекта;
- измерения толщины изделия;
- измерения скорости распространения ультразвуковых колебаний;
- измерения эквивалентных и условных размеров дефектов.
Отличительные особенности ультразвукового дефектоскопа УД3-71:
- все функции толщиномера с разверткой;
- развертки типа А-скан и В-скан;
- различные формы детектирования: РЧ / 2п.п. / +п.п. /- п.п.;
- набор функций регулировки усиления, в том числе АРУ, ВРЧ;
- интерфейс автоматической калибровки параметров ПЭП и объектов контроля;
- несколько режимов работы с АРД диаграммами;
- два независимых трехуровневых измерительных строба;
- возможность контроля акустического контакта;
- система АСД по всем уровням стробов;
- индикация АСД на ярких трехцветных светодиодах;
- усовершенствованный режим пиковой кривой;
- режим наложения текущего сигнала на зафиксированный ранее (режим «стоп-кадр»)
- динамическое изменение характеристик генерирующего тракта в зависимости от включаемых частотных фильтров;
- разметка экрана по отражениям сигнала в объекте контроля;
- возможность использования специального программного интерфейса;
- возможность выбора структуры меню по двум схемам «Пользователь» / «Эксперт»;
- сохранение и вызов настроек контроля;
- связь с ПЭВМ через USB порт.
Основные технические характеристики дефектоскопа УД3-71:
Рабочие частоты | от 0,4 до 15 МГц |
Диапазон контроля (по стали) | 0…6000 мм |
Динамический диапазон усиления приемного тракта | 100 дБ |
Абсолютная погрешность при измерении глубины залегания дефекта | ±(0,1+0,005 Нх) мм |
Абсолютная погрешность при измерении отношения амплитуд сигналов | ±(0,2+0,03 Nx) дБ |
Время непрерывной работы от аккумуляторной батареи | не менее 8 час |
Масса дефектоскопа, не более | 0,8 кг |
Габаритные размеры | 105 × 190 × 80 мм |
Базовая комплектация
- электронный блок дефектоскопа ультразвукового УД3-71........................ 1 шт.
- пьезоэлектрические преобразователи (М8):
- - П111-2,5-К12-003......................................................................................... 1 шт.*
- - П121-2,5-50-М-003....................................................................................... 1 шт.*
- кабель соединительный ПЭП/электронный блок (М8×2BNC).................. 1 шт. **
- кабель соединительный ПК/электронный блок (USB×USB mini).............. 1 шт.
- кабель синхронизации..................................................................................1 шт. ***
- автоматическое зарядное устройство Friwo................................................. 1 шт.****
- головные телефоны.....................................................................................1 шт. ***
- программное обеспечение для обработки
- результатов контроля на ПК.......................................................................... 1 шт.
- руководство пользователя по программному
- обеспечению для обработки результатов контроля на ПК......................... 1 экз.
- руководство по эксплуатации УД3-71.23535778.03.01.05РЭ.................... 1 экз.
- руководство по эксплуатации Friwo.23535778.001 РЭ............................... 1 экз.****
- чехол для электронного блока дефектоскопа УД3-71................................. 1 шт.
- кейс для запасных частей и принадлежностей........................................... 1 шт.
- свидетельство о поверке дефектоскопа УД3-71.......................................... 1 экз.
___________________________
* - Может изменяться (или дополняться) по заказу потребителя из прилагаемой номенклатуры ПЭП, приведенной в Приложении А.
** - При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП.
*** - Поставляется по отдельному заказу потребителя.
**** - Тип ЗУ может меняться.
