Ультразвуковой дефектоскоп УСД-50 IPS
УСД-50 IPS: IP65, B-скан/TOFD, ВРЧ до 90 дБ, TFT 640×480, до 10 ч от Li‑ion АКБ.
от 518 500 ₽
Оперативная доставка
по всей России
по всей России
Официальный
дилер
дилер
Гарантия
производителя
производителя
Гарантия
низкой цены
низкой цены
Проведем демонстрацию на вашем объекте
Описание

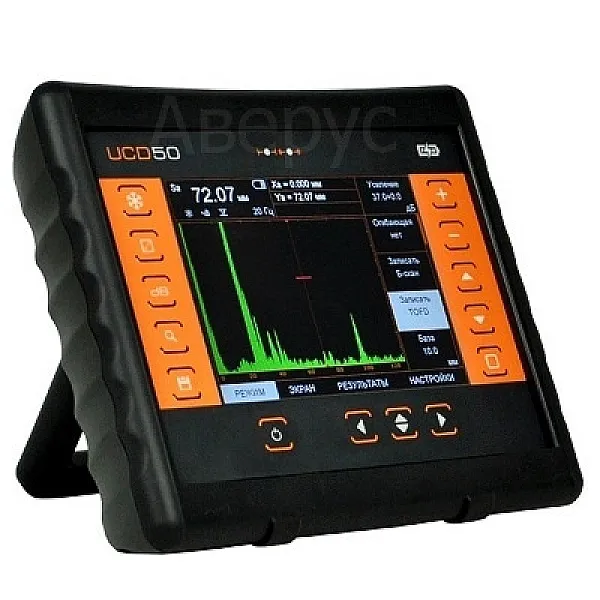

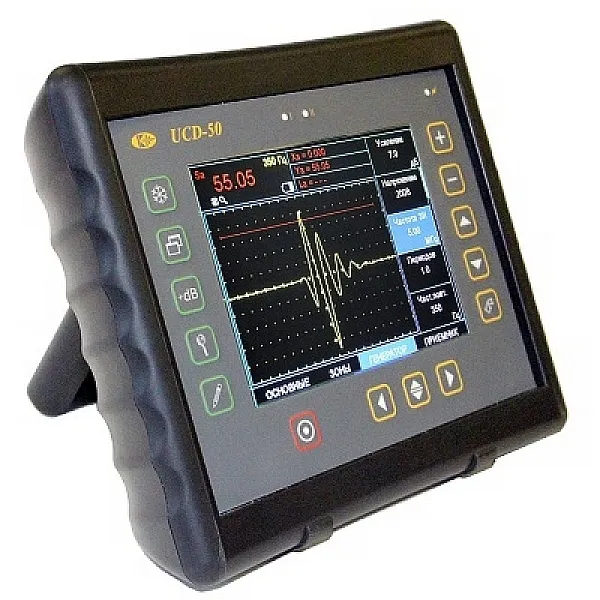

Ультразвуковой дефектоскоп УСД-50 ИПС
УСД-50 ИПС - новый универсальный ультразвуковой дефектоскоп для экспертного и промышленного применения. Cочетает в себе последние достижения в области производства и цифровой техники, простоты использования и использования, эргономичности конструкции и высокой надежности.

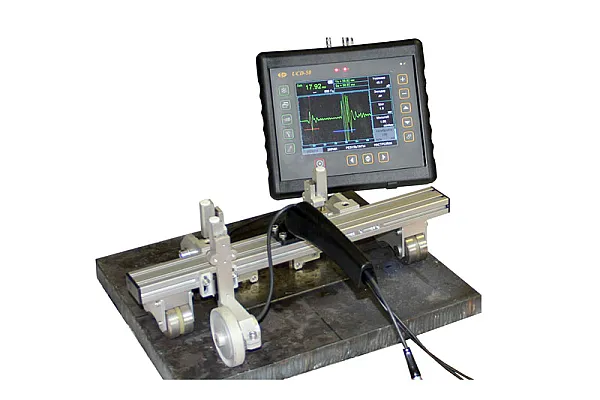

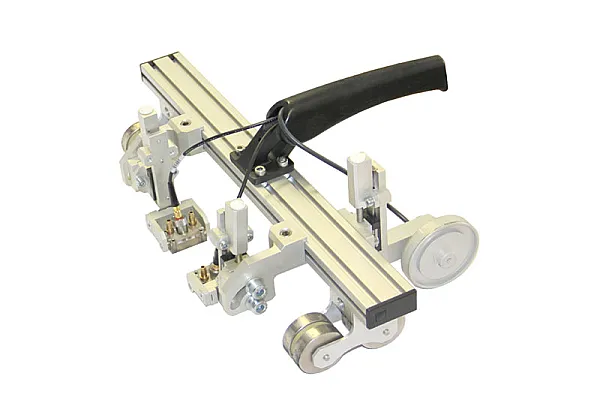

Ультразвуковой дефектоскоп нового поколения USD50 IPS в специально разработанном ударопрочном корпусе с классом защиты IP65 — представляет собой симбиоз суперсовременной электронной архитектуры и усовершенствованных программных подходов к обработке сигналов.В дополнение к заболеванию дефектоскоп имеет входную энкодеру, появление различных сканеров для построения B-сканов и TOFD развертки наблюдаемого участка изделия. Уникальный морозостойкий современный экран с цветной матрицей TFT 640x480, великолепным быстродействием и углубленным изучением - это наилучший выбор для проведения работ в полевых условиях на ярком солнце, а также при отклонении температуры.
Мощный, легкий и переносной (масса менее 2 кг с аккумулятором), в эргономичном ударопрочном и защищенном корпусе из пластика ABS, прибор устанавливает новый стандарт для современных ультразвуковых приборов ручного неразрушающего контроля. широкий набор функций включает в себя: автоматическую настройку преобразования, функции ВРЧ, АРК, АРД с привязкой по чувствительности, Б-скан, TOFD, режим огибающей, большую память результатов, высокоскоростной интерфейс с ПК. Ультразвуковой дефектоскоп УСД 50 позволяет измерять толщину тканей с большой вероятностью и обладать всеми функциями по документированию результаты УЗ контроля.
Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации.
Особенности дефектоскопа UCD50IPS:
1. Наблюдаются проявления величины сигнала, координаты дефекта и количества луча
2. Функции ВРЧ и АРК, предназначенные для оценки размеров дефектов на разной глубине залегания при УЗ контроле.
3. Отображения ультразвуковых сигналов в недектированном виде
. 4. Б-сканирование для более удобной обработки тяжелых процессов ультразвукового контроля
.
6. Сохранение и вызов настроек памяти прибора
7. Сохранение и просмотр результатов УЗ контроля на экране дефектоскопа
8. Полноэкранный режим работы УЗ дефектоскопа UCD-50-IPS - 640х480 точек
9. Режим TOFD
10. Поддержка дефектоскопом УСД 50 IPS АРД-диаграмма

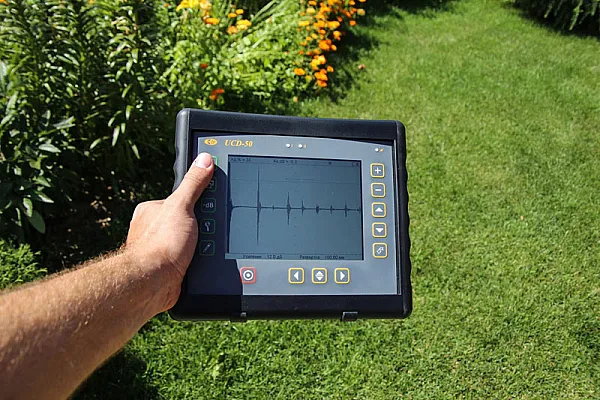

11. Функция смены цвета фонарей и всех элементов экрана, позволяющая комфортно проводить неразрушающий контроль даже при прямом солнечном освещении
12. Не боится разряда

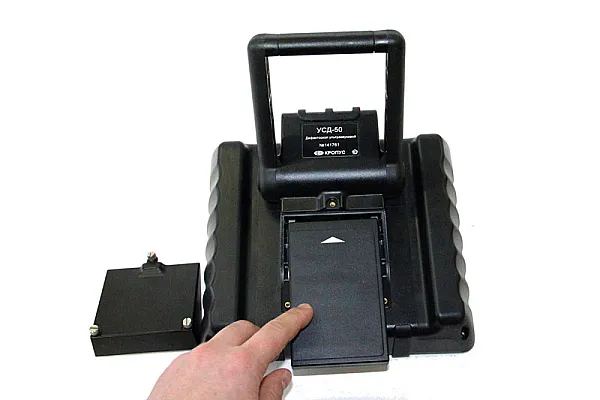

Есть возможность укомплектовать аккумулятором и зарядным оборудованием.
- АКБ UCD-52 Li-Ion 10.8В 5000 мА/ч
- сетевое ЗУ для UCD-52 VC-50 2А
Основные отличия:
- Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
- Запись сигналов по датчику оборотов
- ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам и АРК
- Работа с АРД-диаграммами
- Частота повторения ЗИ:до 2000Гц
- Зоны контроля: две отдельные, с индивидуальной логикой определения дефекта
- Вывод сигналов в виде А-, В-сканов и TOFD
- Интерфейс: USB
- Питание: литий-ионный аккумулятор или внешний блок питания
- до 10 часов работы от аккумулятора
Проведем демонстрацию оборудования онлайн
Характеристики
Технические характеристики ультразвукового дефектоскопа УСД-50 IPS
| УСД-50 IPS | |
|---|---|
| Развертка | мин.: 0 - 2,5мкс, макс.: 0 - 2000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс |
| Задержка | от -5 мкс до 2000 мкс с шагом 0.01, 0.1, 1, 10 и 100 мкс |
| Максимальная длина контролируемого материала | до 6000 мм (эхо-режим) |
| Диапазон скоростей | 1000 - 10 000 м/с, с шагом 1, 10 и 100 м/с |
| Задержка в призме | 0 - 100 мкс, с шагом 0.01, 0.1, 1 мкс |
| Демпфирование | 25 ом / 50 ом / 1000 Ом |
| Входной импенданс | 50 ом / 600 ом |
| Зондирующий импульс | радиоимпульс, амплитудой 50, 100, 150 или 200 В, с регулируемым числом периодов (0,5-10), и изменяемой частотой радиоимпульса |
| Демпфер зондирующего импульса | регулируемый 0- 500нс с с задержкой демпфирования от 0 до 500нс |
| Частота повторений ЗИ | от 20 до 2000Гц с шагом 10, 100 и 1000 Гц |
| Усилитель | широкополосный 0.4-20 МГц (-6 дБ) |
| Диапазон регулировки усиления | 100 дБ, с шагом 0.1, 0.5, 1, 2, 6 или 10 дБ |
| Дополнительная клавиша +dB | программируемая |
| Временная регулировка чувствительности (ВРЧ) | диапазон до 90 дБ, 12 дб/мкс, с построением кривой по 32 опорным точкам введенным вручную или от контрольных отражателей |
| Кривая амплитуда-расстояние (АРК) | построение по 32 точкам, регулируемая по высоте две дополнительных кривых АРК 0- 12 дБ от базовой |
| Функция АРД | построение по 32 точкам, регулируемая по высоте с автоматической привязкой к усилению и двумя дополнительными кривыми |
| Детектирование | положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan, TOFD |
| Отсечка | компенсированная, 0 - 90% высоты экрана |
| Зоны контроля | две независимых зоны, начало и ширина изменяются во всем диапазоне развертки, уровни порогов задаются от 0 до 95% высоты экрана при детектировании и от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов. |
| Автоматическая сигнализация дефектов (АСД) | световая для каждой зоны отдельно и звуковая |
| Измерение временных интервалов | от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту, по максимуму сигнала или по переходу через "0" |
| Измерение амплитуды | в процентах от высоты экрана, в дБ относительно уровня порога в зоне, в дБ относительно опорного сигнала, в дБ относительно кривой амплитуда-расстояние (АРК) |
| Дисплей | Цветной высококонтрастный, TFT 640 х 480 точек, (130 х 100 мм). Специальная функция для работы на ярком солнечном свете |
| А-сигнал | 480 x 300 точек в стандартном режиме 640х480 в полноэкранном режиме |
| Память | 200 настроек с А-сигналом 1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола) |
| Интерфейс | USB |
| Разъемы УЗ ПЭП | 2 Lemo00 |
| Аккумулятор | Li-ion 10.8В, 5000 mА/ч |
| Время работы | 10 часов работы от встроенного аккумулятора |
| Внешнее питание | блок питания 220В AC |
| Напряжение питания | 15В / 2,5А DC |
| Диапазон рабочих температур | от -30 C до +55 C |
| Класс защиты | IP65 |
| Размер (В x Ш x Д) | 200 мм x 225 мм x 80 мм |
| Масса | 1,5 кг с аккумуляторами |
Комплектация
Комплектация стандартная Ультразвуковогой дефектоскопа УСД-50 IPS:
- электронный блок УСД-50 IPS со встроенным Li-ion аккумулятором
- блок питания сетевой 15В / 220В
- защитный чехол с блендой и креплением на корпусе оператора
- кабель Lemo00-Lemo00 1,5м (2шт)
- преобразователь ультразвуковой П111-2,5-К12 (возможно заменить на любой другой, по Вашему выбору)
- преобразователь ультразвуковой П111-5-К6 (возможно заменить на любой другой, по Вашему выбору)
- преобразователь ультразвуковой П121-2,5-40 (возможно заменить на любой другой, по Вашему выбору)
- преобразователь утразвуковой П121-5-65 (возможно заменить на любой другой, по Вашему выбору)
- кабель USB для связи с ПК
- программное обеспечение на CD-диске
- комплект документации (руководство пользователя, паспорт с методикой поверки, свидетельство о поверке)
- кейс для переноски
2. Комплектация USD-50-IPS комплект TWIN-1:
УСД-50.Комплекты TWIN - удвой преимущества! (при стандартной цене прибора =298 т. руб )
- Вся стандартная комплектация
- + 4 дополнительных преобразователя (по Вашему выбору) 4+4=8шт.
3. Комплектация USD-50-IPS комплект TWIN-2:
УСД-50.Комплекты TWIN - удвой преимущества! (при стандартной цене прибора =298 т. руб )- Вся стандартная комплектация
- + дополнительная аккумуляторная батарея 1+1=2шт. (20 часов без подзарядки)
* По дополнительному заказу потребителей, в комплект поставки дефектоскопа УСД-50 IPS могут включаться дополнительные пьезопреобразователи, стандартные образцы для УЗ контроля и т.п.
