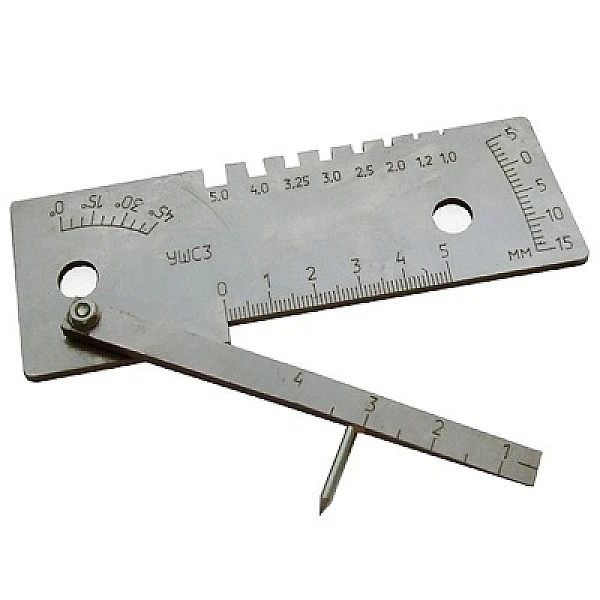

Универсальный шаблон сварщика УШС-3
Универсальный шаблон сварщика УШС-3 используется для контроля качества сварного шва и элементов разделки под сварной шов, электродов и элементов сварного шва на предприятиях и в организациях, производящих сварочные работы.Параметры шкал УШС-3:
- материал - нержавеющая сталь
- цена деления шкал Г и Е: 1 мм;
- цена деления шкалы: 0,5 мм;
- цена деления шкалы Д: 5°;
- допускаемые отклонения ширины пазов: до 3,25 мм - по Н12, свыше 3,25 мм - по Н14;
- отклонение положения штрихов шакал Г, И: не более ± 0,5;
- отклонение положения шкалы Д от действительного значения угла: не более 2°30';
- отклонение от номинального значения расстояния между любым штрихом и началом шкалы Е: не более ± 0,15;
Порядок работы
Перед началом работы промыть шаблон в бензине по ГОСТ 1012-72 и протереть чистой тканью.
Измерения проводить следующим образом:
- Для контроля глубины дефектов (вмятин, забоин), превышения кромок, глубины разделки стыка до корневого слоя и высоты усиления шва, шаблон установить на образующую поверхность изделия плоскостью А. повернуть движок 2 вокруг оси 4 до соприкосновения конца указателя 3 с измеряемой поверхностью (поверхность вмятины, кромки шва и т.д.). Снять отчет по шкале Г с помощью риски К.
- Контроль притупления и ширины шва производить с помощью шкалы Е, пользуясь ею как измерительной линейкой.
- Для контроля величины зазора между свариваемыми деталями ввести клиновую часть движка 2 в контролируемый зазор до упора. Снять отчет по шкале И.
- Для контроля углов скоса кромок установить шаблон плоскостью Б на образующую поверхность изделия. Повернуть движок 2 до совмещения плоскости В движка с измеряемой поверхностью. Снять отчет по шкале Д основания, пользуясь плоскостью В движка как индексом.
- Для определения диаметра электродов (электродной проволоки) его вставляют в пазы Ж шаблона, используя пазы как калибры-скобы.
Отличительные особенности
- Контроль глубины дефектов шва: 0 - 15 мм.
- Контроль высоты усиления шва: 0 - 5 мм.
- Контроль зазора: 0,5 - 4 мм.
- Контроль величины притупления и ширины шва: 0 - 50 мм.
- Контроль углов скоса кромок: 0 - 45°.
- Контроль диаметров электродов: 1,0 / 1,2 / 2,0 / 2,5 / 3,0 / 3,25 / 4,0 / 5,0.
| Технические характеристики | ||
| Диапазон измерения глубины дефектов (вмятин, забоин), глубины разделки шва до корневого слоя, превышения кромок, мм | 0 ÷ 15 | |
| Диапазон измерения высоты усиления шва, мм | 0 ÷ 5 | |
| Диапазон измерения величин притупления и ширины шва, мм | 0 ÷ 50 | |
| Диапазон измерения величины зазора, мм | 0,5 ÷ 4 | |
| Диапазон измерения углов скоса кромок, град. | 0 ÷ 45 | |
| Номинальные значения диаметров электродов, измеряемых шаблоном, мм | 1; 1.2; 2; 2.5; 3; 3.25; 4; 5 | |
| Габаритные размеры, мм | 130x50x16 | |
| Масса, кг | 0,18
| |
Комплект поставки:
- Универсальный шаблон сварщика УШС-3
- Паспорт
Дополнительно:
- Свидетельство о калибровке.
