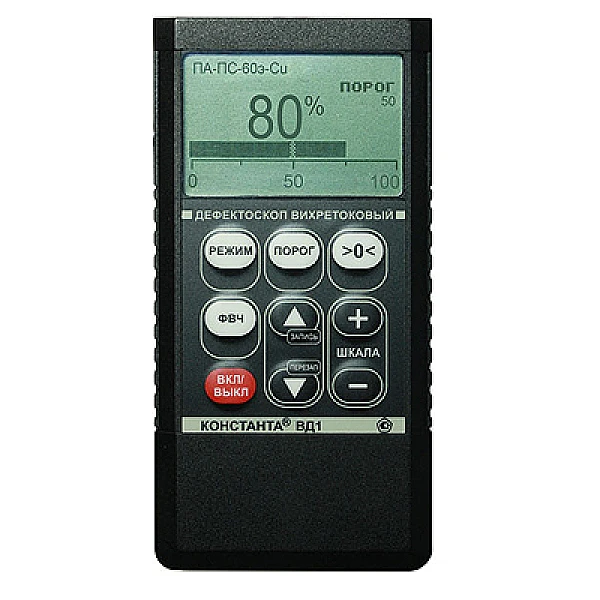

Вихретоковый дефектоскоп Константа ВД1
Тип оборудования: Дефектоскоп вихретоковыйПроизводитель дефектоскопов: Россия
Серия: Константа ВД
Модель: Константа ВД1
Описание: вихретоковый прибор для обнаружения трещин на поверхности металла
Гарантия на вихретоковый дефектоскоп Константа ВД1: 1 год.
Сертификаты на вихретоковый дефектоскоп Константа ВД1:
- Сертификат о внесении в Государственный реестр средств измерений РФ.
Назначение вихретокового дефектоскопа ВД1:
Малогабаритный цифровой вихретоковый дефектоскоп Константа ВД1 предназначен для обнаружения поверхностных и сквозных трещин, трещин развивающихся со стороны, противоположной стороне контроля и во внутренних слоях многослойных конструкций в изделиях из ферромагнитных и неферромагнитных металлов и сплавов (в т.ч. под защитными покрытиями).Дефектоскоп Константа ВД1 обладает следующими особенностями:
- Широкий набор преобразователей позволяет решать большинство задач вихретоковой дефектоскопии;
- Наличие статического и динамического режимов контроля;
- Возможность работы через неравномерно распределенные защитные покрытия (лакокрасочные и др.) и загрязнения обеспечивается отстройкой от зазора;
- Не требуется перенастройка прибора дефектоскопистом высокого уровня при смене объекта контроля, т.к. при смене преобразователя прибор настраивается автоматически по данным, хранимым в самом преобразователе;
- Защита от истирания преобразователя обеспечивается сменными защитными колпачками;
- Аналоговая шкала для быстрого обнаружения дефекта и цифровая шкала для оценки глубины трещин;
- Индикация превышения порога: световая на преобразователе, звуковая многотональная в измерительном блоке и в головных телефонах;
- Высокая чувствительность преобразователей обеспечивается встроенной в них электроникой.
Технические характеристики:
| Глубина обнаруживаемых поверхностных и подповерхностных дефектов* | 0,05 ÷ 50 мм |
| Минимальное раскрытие обнаруживаемых трещин* | 0,002 мм |
| Диапазон частот тока возбуждения преобразователей | 5 Гц ÷ 30 МГц |
| Индикация | графический LCD индикатор с отображением в аналоговом и цифровом виде уровня сигнала и порога срабатывания сигнализации световая сигнализация на преобразователе звуковая сигнализация в блоке обработки информации и через подключаемые наушники |
| Звуковая сигнализация | многотональная по уровню сигнала прерывистая по превышению порога |
| Число ячеек памяти результатов контроля | 999 с возможностью разбивки на 99 групп |
| Питание (аккумуляторы или батареи Alkaline) | 2 шт., тип ААА |
| Время непрерывной работы | 50 часов |
| Диапазон рабочих температур | -20...+50°С |
| Габаритные размеры электронного блока | 120x60x25 мм |
| Масса | 0,15 кг |
* Зависит от характеристик контролируемого материала и типа преобразователя.
- Электронный блок с одним преобразователем карандашного типа,
- сменные защитные колпачки (по 4 шт. к каждому преобразователю),
- аккумуляторы ААА (2 шт.),
- зарядное устройство,
- головные телефоны,
- руководство по эксплуатации,
- методика поверки,
- кейс для хранения и транспортировки.
Преобразователи к дефектоскопу Константа ВД1:
| ПФ-ОН-4-Al, ПФ-ОН-4-Ti, ПФ-ОН-4-Fe |
| ПФ-ОН-14-Fe, ПФ-ОН-38-Fe, ПФ-ОН-38-Al |
| ПФ-Г1-4-Al, ПФ-Г1-4-Ti, ПФ-Г1-4-Fe |
| ПФ-Г2-4-Al, ПФ-Г2-4-Ti, ПФ-Г2-4-Fe |
| ПФ-С2-4-Al, ПФ-С2-4-Ti, ПФ-С2-4-Fe |
| ПФ-ГТ-6э-Al, ПФ-ГТ-18э-Al |
| ПФ-Г2ГТ-6э-Al |
| ПФ-ИЭАв-6э |
| ПАД-ТЛ(1-С)-8, ПАД-ТЛ(1-К)-8 |
| ПАД-ТЛ(Г2-С)-8, ПАД-ТЛ(Г2-К)-8 |
| ПФ-ПР- Ø прутка-материал |
Расшифровка обозначения преобразователей:
| ПФ | — | ХХ | — | YY | — | ZZ |
| (1) | (2) | (3) | (4) |
(1) Тип преобразователя (ПФ – Преобразователь Фазовый);
(2) Назначение преобразователя (ОН – Общего Назначения, Г1 – Г-образные с удлиненной трубкой, Г2 – миниатюрные, Г-образные, с тонкой легко гнущейся трубкой, Г Т – «Глубокие Трещины» (для обнаружения подповерхностных дефектов), Г ТЭ – с экранированным чувствительным элементом, ПР – Проходные, ТЛД – для контроля Турбинных Лопаток, Дифференциальные);
(3) Диаметр зоны контроля, мм (для проходных преобразователей – диаметр контролируемого объекта);
(4) Вариант исполнения преобразователя в серии (Fe –ферромагнитные металлы, Al – алюминиевые сплавы, Ti – титановые сплавы).
Расходные материалы к преобразователям:
| Сменный защитный колпачок для преобразователей ПФ-хх-4, ПФ-хх-14, ПФ-хх-38 |
| Сменный защитный колпачок для преобразователей других типов |
Контрольные образцы для ВД1:
| Мера СО-210 с поверкой |
| Мера СО-211 с поверкой |
| Мера СО-212 с поверкой |
| ОСО-ВД стандартный комплект (3 образца) |
| ОСО-ВД расширенный комплект (5 образцов) |
| ОСО-ВД-В1 (Al), ОСО-ВД-В2 (Ti), ОСО-ВД-В3 (Fe) |
| ОСО-ВД-В4,ОСО-ВД-В5 |
| СОП-НО-037, СОП-НО-038, СОП-НО-038 (ТПС) |
| СОП-205 (для ПФ-ГТ-6э-Al, ПФ-Г2ГТ-6э-Al) |
| СОП-206 (для ПФ-ГТ-18э-Al) |
| СОП-209 (для ПФ-ТМ-11э-Al) |
| Контрольные образцы для преобразователей ПФ-ПР-хх |
Оснастки и приспособления для преобразователей дефектоскопа ВД1:
| НКр-1 |
| НЦП-1, НЦП-2 |
| НЦП-П-1(4-40), НЦП-П-1(40-200) |
