АПК для оцифровки рентгеновских снимков Карат РС35

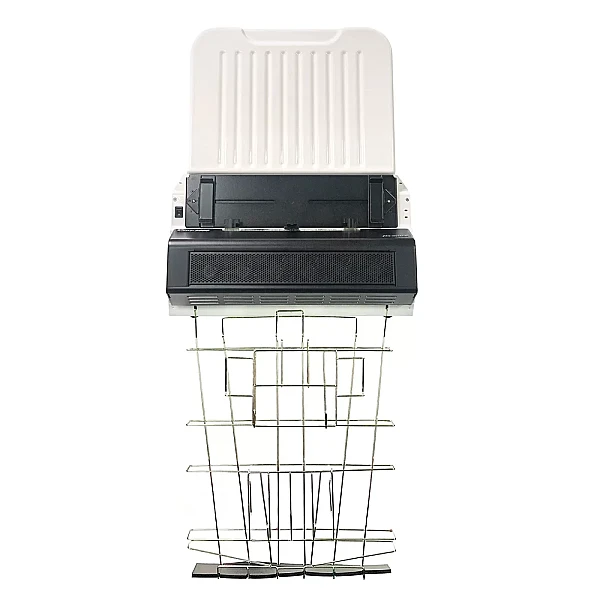

Аппаратно-программный комплекс для оцифровки рентгеновских снимков Карат РС35
Комплекс Карат РС35 предназначен для оцифровки промышленных рентгеновских пленок. В состав комплекса входят:
- промышленный сканер рентгеновских снимков;
- стационарный ПК или ноутбук;
- российское программное обеспечение X-Vizor (свидетельство Российской Федерации о государственной регистрации программы для ЭВМ № 2012610620 от 10.01.2012).
Сканер, входящий в состав комплекса, разработан для промышленного неразрушающего контроля и отвечает самым высоким требованиям нефтегазовой, авиационно-космической, нефтехимической, атомной, судостроительной и других отраслей промышленности.
В сканере используется полупроводниковая ПЗС-матрица высокого разрешения (HD-CCD), что гарантирует высокое и стабильное качество получаемых изображений и обеспечивает широкий диапазон шкалы градаций серого в каждом пикселе.
Также среди особенностей комплекса Карат РС35 стоит отметить следующее:
- Оптическая плотность сканируемых рентгенографических изображений от 0,5 до 4,5 (класс DS в соответствии с ISO 14096).
- Разрешение сканирования до 1200 dpi (21 мкм) с геометрической точностью лучше, чем 1% или 2 пикселя (смотря какое значение больше).
- Легко заменяемая светодиодная лампа (Green LED), рассчитанная на длительный срок службы.
- Возможность обработки снимков размером от 6 до 35 см в ширину и от 20 до 500 см в длину.
- Возможность одновременной оцифровки нескольких узких и длинных рентгеновских снимков.
- Высокая скорость сканирования (в таблице ниже приведена скорость сканирования для различных классов в соответствии с ISO 14096, размер сканируемой плёнки
| Класс сканирования по ISO 14096 | Скорость оцифровки, сек. |
| DA | 58 |
| DB | 110 |
| DS | 232 |
Программное обеспечение X-Vizor работает с 64-битными версиями Windows 7 и выше и позволяет управлять сканером при оцифровке снимков, а также производить обработку полученных снимков на компьютере.
| Наименование параметра | Значение |
| Диапазон оптической плотности, е. о. п. | 0,5–4,5 (класс DS в соответствии с ISO 14096) |
| Разрядность, бит на пиксель | оцифровка снимков с разрядностью 16 бит (65 536 уровней серого) |
| Среднее время работы без сбоев, ч | > 50 000 |
| Размер оцифровываемых снимков, см | ширина: 6–35 длина: 10–500 |
| Геометрическая точность | лучше, чем 1% или 2 пикселя (берется большее значение) по обеим осям |
| Аппаратный интерфейс | USB 2.0 |
| Программное обеспечение | X-Vizor |
| Параметры электропитания | напряжение сети ~ 220 В, частота 50 Гц, потребляемая мощность 320 Вт |
| Диапазон рабочих температур, °C | +10...+35 |
| Диапазон температур хранения, °C | −18...+60 |
| Источник света | светодиодная лампа (Green LED) |
| Детектор | полупроводниковая матрица CCD нового поколения, высокого разрешения (HD-CCD) |
| Габаритные размеры, см без автоподатчика снимков и без выходного приемного лотка: с автоподатчиком: приемный лоток: |
33,5 × 47,5 × 27 33,5 × 47,5 × 57 50 × 40 |
| Масса, кг | сканер: 15 автоподатчик: 4 приемная корзина: 1 |
| Масса комплекса в упаковке, кг | 21 |
| Наименование | Количество |
| Сканер (с приемным лотком и USB-кабелем для подключения к компьютеру) | 1 шт. |
| Ноутбук или ПК с установленным ПО X-Vizor | 1 шт. |
| Автоподатчик форматной пленки на 15 пленок | опционально |
| Защитный чехол для оцифровщика | опционально |
