Комплекс цифровой радиографии Карат КР (КР-35СР/КР-35ВР + X-Vizor)
Основным назначением комплекса цифровой радиографии (КЦР) Карат КР является обеспечение оперативной беспленочной рентгенографии как в стационарных условиях заводских лабораторий, так и при проведении выездных работ. КЦР изготавливается в соответствии с ТУ 4276-002-69192869-2014 и имеет две модификации, отличающиеся величиной разрешения: 35СР — стандартное разрешение, 35ВР — высокое разрешение.

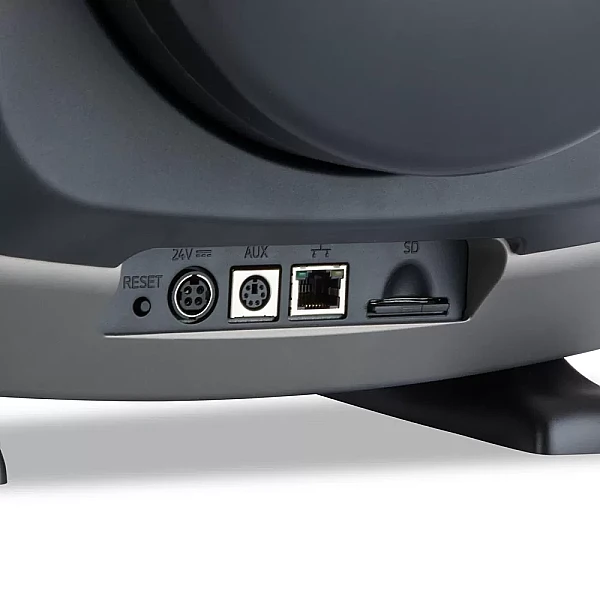

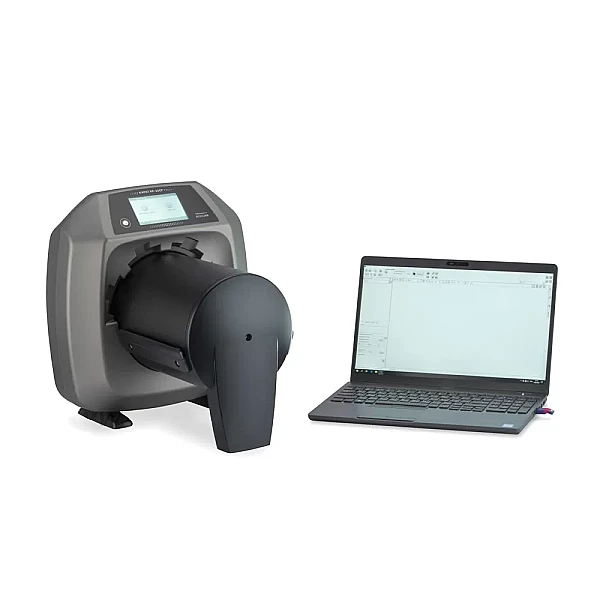

Принцип работы с комплексом Карат КР следующий: оператором производится экспозиция объекта контроля на запоминающую пластину, далее пластина устанавливается в устройство подачи сканера и происходит её автоматическое сканирование с последующим удалением данных (стирание пластины можно отключить в настройках сканера). После завершения операции сканирования изображение выводится на экран компьютера для дальнейшей расшифровки оператором. Конструкция комплекса позволяет обрабатывать пластины шириной от 2 до 35,4 см без использования дополнительного адаптера и, в зависимости от размера, считывать до четырех запоминающих пластин единовременно, при этом изображение каждой из одновременно сканируемых пластин сохраняется в отдельном файле. Компьютер для управления комплексом и для расшифровки полученных изображений может быть подключен через Ethernet кабель или Wi-Fi.

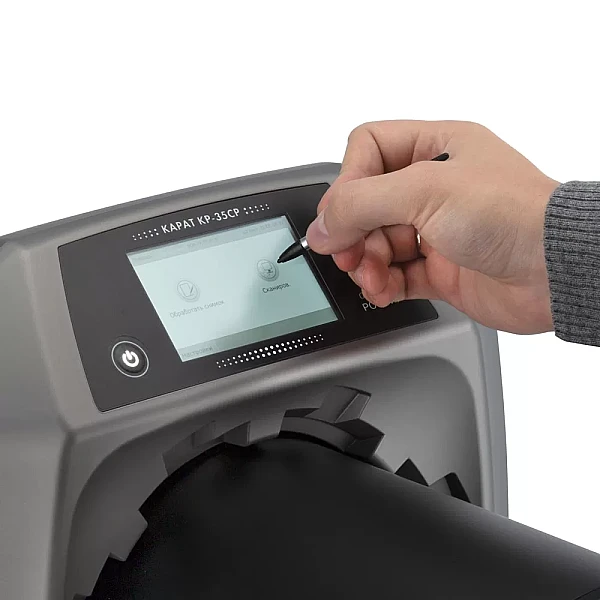

Удобство работы с КЦР в полевых условиях обусловлено возможностью управления с сенсорного экрана, а также поддержкой автономной работы до 6 часов от литий-ионного аккумулятора 24V (приобретается отдельно). При выполнении запроса сканирования без активного подключения к компьютеру изображение сохраняется на карте памяти SDHC.
Программное обеспечение позволяет изменять такие параметры работы комплекса как: напряжение фотоэлектронного умножителя, скорость вращения лазера и его мощность. Кроме того, есть возможность изменять разрешение сканирования, а в модификации 35ВР дополнительно предусмотрена регулировка пятна лазера в пределах 12,5 — 50 мкм. В базовой комплектации ПО имеет стандартные наборы настроек; так же по желанию заказчика оно может быть доработано и приспособлено к более узкоспециализированным задачам.
Особенности ПО X-Vizor
Программное обеспечение X-Vizor предоставляет широкие возможности для работы с отсканированным материалом: сохранение полученных файлов, их объединение в базы данных, архивирование и первичное редактирование. В редакторе можно выполнить обрезку и вращение изображения, наложение, изменение контрастности и глубины цвета (от 6 до 18 бит), инвертирование и пр. X-Vizor так же поддерживает возможность сохранения файлов в различных форматах: .png, .jpg, .tiff, .bmp, .xvz, .xyz и .diconde.
Возможности программы позволяют проводить автоматический анализ снимков с целью поиска, определения физических характеристик и последующей классификации дефектов. В зависимости от выбора оператора на основании собранных данных составляются протокол контроля и заключение в соответствии с требованиями выбранного нормативного документа.
Особенности запоминающих пластин
Запоминающие пластины (ЗП) обладают всеми положительными качествами обычной рентгеновской плёнки, при этом не имея её главных недостатков — не восприимчивы к дневному освещению и не требуют проявки в специально подготовленном помещении.
Основными характеристиками пластин являются: высокая контрастность, повышенная чувствительность к рентгеновскому излучению, многоразовость. Для получения качественного изображения требуется меньшее время экспозиции, за счет чего снижается наработка и износ рентгеновского аппарата и радиационная нагрузка на рабочий персонал.
Продление срока службы пластин обеспечивается использованием жестких или гибких кассет либо защитных конвертов. При бережном обращении ЗП выдерживает до 1000 рабочих циклов и более.
| Электрические характеристики устройства | |
| Напряжение питания постоянным током, В | 24 |
| Максимальные колебания напряжения питания, % | ± 10 |
| Максимальные потребление тока, А | 5 |
| Мощность, Вт | <120 |
| Степень защиты | IP20 |
| Электрические характеристики, блок питания | |
| Напряжение питания переменным током, В | 100–240 |
| Максимальные колебания сетевого напряжения, % | ±10 |
| Частота сети, Гц | 50–60 |
| Класс защиты | I |
| Степень | IP20 |
| Категория перенапряжения | II |
| Мощность, Вт | <140 |
| Максимальные потребление тока, А | 2 |
| Лазер КЦР КАРАТ КР-35ВР | |
| Класс лазера в соответствии с EN 60825-1:1994-03 + A1:2002-07 + A2:2001-03 | 3В |
| Длина волны, нм | 635 |
| Мощность, Вт | 0,80 |
| Уровень шума | |
| Режим ожидания, дБ(А) | 0 |
| Готов к считыванию, дБ(А) | ≈ 37 |
| При считывании, дБ(А) | ≈ 55 |
| Общие технические характеристики | |
| Габаритные размеры (Ш x В x Г), мм | 370 × 400 × 470 |
| Вес, кг | ≈ 17,5 |
| Максимальная ширина сканируемых пластин, мм | 354 |
| Мощность, Вт | <140 |
| Степень загрязненности | 2 |
| Максимальный уровень шума, дБ(A) | <60 |
| Карта памяти | |
| Тип | SDHC |
| Максимальная емкость, ГБ | 32 |
| Система файлов | FAT32 |
| Класс скорости | ≥4 |
| Параметры окружающей среды при эксплуатации | |
| Температура, °C | +10 ... +35 |
| Относительная влажность воздуха, % | 20 ÷ 90 |
| Давление воздуха, гПа | 750 ÷ 1060 |
| Высота над уровнем моря, м | <2000 |
| Параметры окружающей среды при хранении и транспортировке | |
| Температура, °C | −20 ... +60 |
| Относительная влажность воздуха, % | 10 ÷ 95 |
| Давление воздуха, гПа | 750 ÷ 1060 |
| Высота над уровнем моря, м | <16000 |
| Параметры окружающей среды при эксплуатации запоминающих пластин | |
| Температура, °C | +18 ... +45 |
| Относительная влажность воздуха, % | <80 |
| Наименование | Количество |
| Сканер Карат КР | 1 шт. |
| Сетевой Ethernet кабель | 1 шт. |
| Карта памяти SDHC 4 ГБ | 1 шт. |
| Стилус | 1 шт. |
| Блок питания AC 220V/DC 24V | 1 шт. |
| Сетевой кабель питания | 1 шт. |
| Руководство по эксплуатации | 1 шт. |
