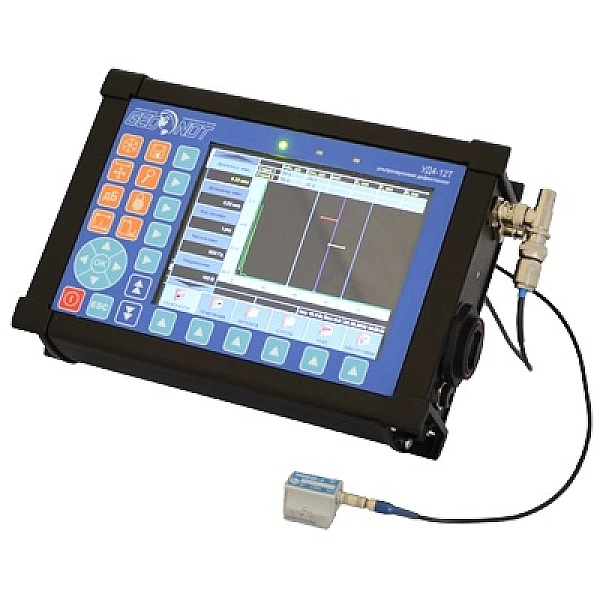

Ультразвуковой дефектоскоп УД4-12Т

Снят с производства

Ультразвуковой дефектоскоп УД4-12Т

Данный ультразвуковой дефектоскоп УД4-12Т может быть применен в машиностроении, металлургической промышленности, при монтаже металлоконструкций, трубопроводов, энергетического оборудования, а также для контроля транспортных средств в условиях эксплуатации.

Гарантия на УД4-12Т: 3 года.

Внесён в реестр Средств Измерений РФ

Поставляется со свидетельством о поверке.

Назначение УД4-12Т:

поиск и обнаружение дефектов;
измерение координат дефектов;
измерение амплитуд сигналов от дефектов;

Отличительной особенностью УД4-12Т является возможность его предварительной настройки на контроль 1000 объектов, выполненных из материалов с различными скоростями распространения и затухания УЗК. Перенастройка прибора на контроль объектов из одного и того же материала, но с различной геометрией, осуществляется без использования стандартных образцов.

Обеспечивает наглядную маркировку на дисплее точки ввода (центра излучения) при работе с наклонными ПЭП, уровня отсечки, а также маркировку на линии развертки временных отметок соответствующих отражению ультразвука от донной и наружной поверхности изделия с эквидистантными поверхностями (лист, труба).

Преимущества дефектоскопа УД4 12Т:

Высокая чувствительность;
Ударопрочный алюминиевый корпус;
Привлекательная цена;
Универсальный настроечный образец СО-7 в комплекте;
Морозоустойчивый аккумулятор от -20oC;
Пять (5) пьезоэлектрических преобразователей (на выбор) в базовой комплектации.

УД4-12Т позволяет получать и отображать на экране непосредственно в цифровом виде следующую информацию:

максимальную амплитуду эхо-сигналов от отражателей попавших в оба строб-импульса (дБ);
глубину залегания отражателя (Y) при прозвучивании прямым или наклонным ПЭП прямым лучом (мм);
расстояние (R) до отражателя по оси ультразвукового пучка (мм);
расстояние (Х) от точки ввода до эпицентра отражателя на поверхности ввода (мм);
время (t) прохождения ультразвука в призме преобразователя (мкс);
ширину (длительность) видеоимпульса на любом уровне от максимума в мм или мкс;
расстояние между импульсами на любом уровне от максимума в мм или мкс;
условную высоту отражателя (ширину огибающей) в мм или мкс;
расстояние каждого строба относительно начала развертки, какого-либо сигнала и относительно друг друга в мм и мкс;
ширину каждого строба в мм или мкс;
амплитудный уровень каждого строба (высота над уровнем развертки) в дБ или в % от высоты экрана принятого за 100%;
амплитудный уровень компенсированной отсечки в дБ или % от высоты экрана;
скорость любых волн в объекте контроля в м/сек;
толщину объектов контроля в мм (или мкс).

Функциональные возможности дефектоскопа УД4-12Т:

замораживать изображение на экране, измерять его характеристики и при необходимости запоминать
визуальный количественный амплитудный анализ всех сигналов видимых на развертке
оценивать положение отражателя относительно вершины и корня шва при прозвучивании прямым, однократно или дважды преломленным лучом
строить ВРЧ для выравнивания чувствительности в зоне контроля по точкам посредством образцов
измерение эквивалентной площади дефектов и отображение АРД диаграмм для ПЭП, введенных в каталог
построение АРД – посредством программы «АРД – Универсал» версия 3.1

Дефектоскоп УД4-12-Т может быть использован как в полевых, так и стационарных условиях.

Степень защиты от проникновения внутрь прибора твердых тел (пыли) и влаги соответствует IP65.
По стойкости к воздействию атмосферного давления УД4-12Т относится к группе Р1 по ГОСТ 12997-84.
По устойчивости к механическим воздействиям УД4-12Т соответствует виброустойчивому исполнению по ГОСТ 12997-84.
УД4-12Т устойчив к воздействию температуры окружающей среды при сохранении работоспособности в диапазоне -20С до +50С.
УД4-12Т устойчив к воздействию влажности окружающей среды до 98% при +35С при сохранении работоспособности.

Проведем демонстрацию оборудования онлайн

Характеристики

Технические характеристики дефектоскопа УД4-12Т:

Номинальные частоты работы с прямыми, наклонными и раздельно-совмещенными ПЭП, МГц	от 0,50 до 10,00
Диапазон измерений глубины и координат залегания дефектов (по стали), мм	1 … 6500
Пределы допускаемой основной абсолютной погрешности измерений глубины залегания дефекта, мм	± (0,1 + 0,05H), где H - численное значение измеренной глубины залегания дефекта
Пределы допускаемой основной абсолютной погрешности измерений координат залегания дефектов, мм	± (0,2 + 0,01X), ± (0,2 + 0,01Y), где X, Y – численные значения измеренных координат дефекта
Диапазон измерений толщины изделий, мм	0,5 … 6500,0
Пределы допускаемой основной абсолютной погрешности измерений толщины изделий, мм	± (0,1 + 0,005h), где h- численное значение измеренной толщины изделия
Диапазон измерений эквивалентного диаметра отражателя, мм	1 … 20
Диапазон измерений эквивалентной площади отражателя, мм2	0,8 … 314,0
Пределы допускаемой основной относительной погрешности измерений эквивалентной площади и эквивалентного диаметра отражателя, %	± 15
Диапазон измерений отношения амплитуд УЗК сигналов, дБ	20 … 80
Пределы допускаемой основной абсолютной погрешности измерений отношения амплитуд сигналов, дБ	± (0,2 + 0,03N), где N – величина измеренного отношения амплитуд сигналов
Пределы допускаемой основной погрешности настройки порогового индикатора (зона нечувствительности)	не превышают ± 10%
Временная нестабильность уровня срабатывания порогового индикатора за 8 часов работы	не превышает ± 0,25 дБ
Диапазон измеряемых амплитуд сигналов на входе приемника	20 мкВ - 0,5 В
Пределы допускаемой основной относительной погрешности измерений амплитуд сигналов на входе приемника	не более 10% на номинальных частотах
Емкость архива конфигураций настройки	100 записей
Емкость архива стоп-кадров	100 записей
Дополнительное отклонение уровней эхо-сигналов от отражателей при изменении температуры окружающего воздуха на каждые 10оС в любом участке рабочих температур	не более ±0,5 дБ
Пределы допускаемой дополнительной погрешности измерений глубины залегания (координат) отражателей в стандартных образцах при изменении температуры окружающего воздуха на каждые 100С в любом участке рабочих температур	не превышает половины основной погрешности.

Электрическое питание УД4-12Т осуществляется от следующих источников:

сеть переменного тока (220 ± 22)В, (50 ± 1)Гц
встраиваемый аккумулятор с номинальным напряжением 12 В и емкостью 3,2 Ампер * час

Мощность, потребляемая от сети переменного тока	не более 15 В*А
Ток, потребляемый от встраиваемого аккумулятора	не более 650 мА при номинальном значении напряжения 12 В
Напряжение отключения аккумулятора	10 В
Время установления рабочего режима	до 45 секунд
Время непрерывной автономной работы от встроенного аккумулятора при нормальных условиях	6 часов
Временная нестабильность чувствительности за 8 часов непрерывной работы	± 0,25 дБ
Частота следования импульсов ГИВ	10— 1000 Гц
Значение амплитуды импульсов ГИВ на эквивалентах нагрузки	регулируется от 50 до150 В
Время полной перенастройки прибора при наличии в архиве параметров ПЭП и материала объекта контроля	не более 10 секунд
Время полной перенастройки прибора при отсутствии в архиве параметров ПЭП и материала объекта контроля	не более 5 минут.
Общий коэффициент усиления	90 дБ
Регулируемый коэффициент усиления приемника	0-70 дБ
Длительность развертки	плавная от 5...до 1200 мкc
Задержка развертки	0 ... 1195 мкc
Масса УД4-12Т (со встроенной аккумуляторной батареей)	не более 2,7 кг
Габаритные размеры (без чехла)	250х170х55 мм
Размер рабочего поля экрана	130х93 мм
Дискретность экрана	640х480 точек

Комплектация

Комплект поставки дефектоскопа УД4-12Т:

Электронный блок дефектоскопа УД4-12Т - 1шт.
Пьезоэлектрические преобразователи (типы по требованию) - 3 шт.
Кабель соединительный (ПЭП/электронный блок) - 2 шт. При поставке преобразователей типа П112 кабель конструктивно может входить в ПЭП
Калибровочный образец V2/25 - 1шт.
Универсальное зарядное устройство - 1шт.
Руководство по эксплуатации - 1шт.
Чехол для электронного блока дефектоскопа - 1шт.
Сумка для переноски - 1шт.
Свидетельство о Поверке
