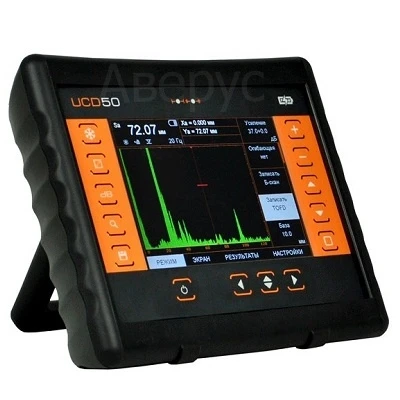

Ультразвуковой дефектоскоп УСД-50
по всей России
дилер
производителя
низкой цены
Ультразвуковой дефектоскоп УСД-50
Доставляем ультразвуковые дефектоскопы по всей России курьерскими службами и транспортными компаниями!
Первичная поверка дефектоскопа УСД-50 включена в цену.

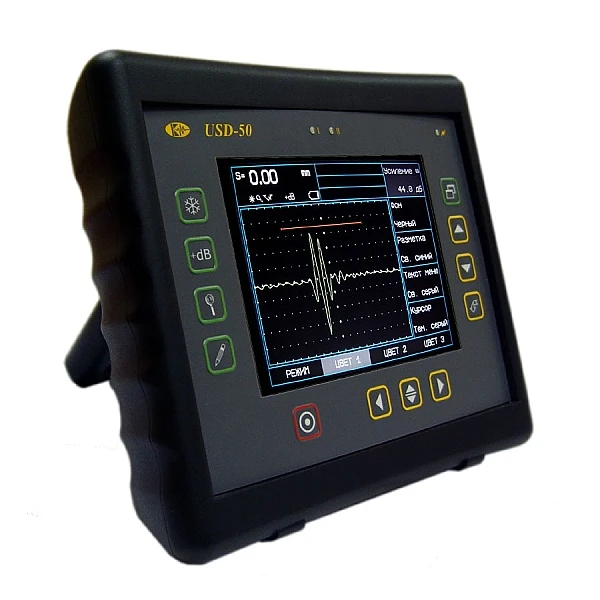

Дефектоскоп УСД-50 (UCD-50) - это новый универсальный ультразвуковой дефектоскоп для экспертного и промышленного применения.
Тип оборудования: Дефектоскоп ультразвуковой
Производитель дефектоскопов: Россия
Серия: дефектоскоп УСД
Модель: УСД-50
Описание: ультразвуковой прибор для поиска дефектов в металле, пластмассе и других однородных материалов
Сертификаты на дефектоскоп УCД-50:
Сертификат Госстандарта России RU.C.27.003.A №27966, зарегистрирован в Государственном реестре средств измерений под №34900-07 и допущен к применению в Российской Федерации.
Гарантия на ультразвуковой дефектоскоп УСД-50: 3 года!
Дефектоскоп УCД-50 имеет цветной TFT матрицей 640х480 идеально подходит для проведения ультразвуковой дефектоскопиии при неразрушающем контроле сварных швов. Мощный и легкий цветной дефектоскоп (масса дефектоскопа с аккумулятором 2 кг) изготовлен в эргономичном ударопрочном корпусе из ABS пластика. УСД-50 устанавливает новый стандарт для современных цифровых дефектоскопов ручного контроля. Дефектоскоп УСД-50 позволяет измерять толщину изделий с большой точностью, выводить сигнал в виде А- и B-сканов и обладает всеми функциями по полному документированию контроля, с поддержкой программы UdReport.
Режим огибающей максимума сигнала, реализован на базе специального алгоритма дефектоскопа УД2В-П46.
Отличительные особенности ультразвукового дефектоскопа УСД-50:
- Дисплей: Цветной TFT 135 x 100 мм (640 х 480 точек)
- Усилитель: широкополосный 0.4 - 15 МГц
- ВРЧ с диапазоном до 70 дБ, 12 дб/мкс с построением кривой по 32-м опорным точкам
- Работа с кривой амплитуда-расстояние: измерение уровня сигнала в дБ относительно кривой и режим АСД по кривой АРК
- Частота повторения ЗИ: до 800Гц
- Зоны контроля: две независимых, с индивидуальной логикой определения дефекта
- Вывод сигналов в виде А-, В- сканов
- Интерфейс RS232, USB
- Питание: LiOn аккумулятор или внешний блок питания
- до 8 часов работы от аккумулятора
Технические характеристики дефектоскопа УСД-50 (UCD-50):
Развертка:
мин.: 0 - 4мкс
макс.: 0 - 1000 мкс
регулируемая с шагом 1 мкс
Задержка: от -0,5 мкс до 996 мкс, с шагом от 0,02 мкс
Максимальная длина контролируемого материала: до 3000 мм (эхо-режим)
Диапазон скоростей: 1000 - 9999 м/с
Задержка в призме: 0 - 100 мкс, с шагом 0,01 мкс
Демпфирование: 25 ом / 50 ом/ 1000 Ом
Входной импенданс: 50 Ом / 600 Ом
Зондирующий импульс
радиоимпульс, амплитудой 50 или 200 В, с регулируемым числом полупериодов (1-10),
с изменяемой длительность от 50 до 500 нс, с шагом 16 нс
Демпфер зондирующего импульса:
регулируемый от 0 до 10 полупериодов с задержкой демпфирования от 0 до 10 полупериодов
Частота повторений ЗИ: до 800Гц (в зависимости от установленных параметров)/ 40 Гц
Усилитель: широкополосный 0.4-15 МГц (-6 дБ)
Диапазон регулировки усиления: 110 дБ, с шагом 0.5, 1, 2 или 6 дБ
Дополнительная клавиша +dB: программируемая 0-40дБ, с шагом 0,5дБ
Временная Регулировка Чувствительности (ВРЧ):
диапазон до 90 дБ, 12 дб/мкс с построением кривой по 10 опорным точкам
введенным вручную или от контрольных отражателей
Кривая Амплитуда-Расстояние (АРК)
построение по 10 точкам, регулируемая по высоте
две дополнительных кривых АРК 0- 12 дБ от базовой (с шагом 0,5дБ)
Детектирование:
положительная или отрицательная полуволна, полное, радиосигнал (во всем диапазоне развертки), B-scan
Отсечка: компенсированная, 0 - 90% высоты экрана
Зоны контроля:
две независимых зоны, начало и ширина изменяются во всем диапазоне развертки,
уровни порогов задаются от 0 до 95% высоты экрана при детектировании и
от -95% до +95% при радиосигнале с шагом 1%, индивидуальная логика определения дефектов.
Автоматическая Сигнализация Дефектов (АСД):
световая для каждой зоны отдельно и звуковая
Измерение временных интервалов:
от 0 до первого сигнала в зоне или между сигналами в зонах, по фронту или по максимуму
сигнала
Измерение амплитуды:
в процентах от высоты экрана,
в дБ относительно уровня порога в зоне,
в дБ относительно опорного сигнала,
в дБ относительно кривой амплитуда-расстояние
Дисплей: Цветной, TFT 640 х 480 точек, 130 х 100 мм
А-сигнал:
480 x 300 точек в стандартном режиме
640х480 в полноэкранном режиме
Память:
100 настроек с А-сигналом
500 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
Интерфейс: RS232 / USB
Разъемы преобразователей: 2 Лемо0
Аккумулятор: LiOn 8 А/ч
Время работы: 8 часов от аккумуляторов
Внешнее питание: блок питания 220 В AC
Диапазон рабочих температур: от -20 C до +50 C
Размер (В x Ш x Д): 200 мм x 225 мм x 80 мм
Масса: 2 кг с аккумуляторами
Стандартный комплект поставки ультразвукового дефектоскопа УСД-50:
- Электронный блок УСД-50 со встроенным LiOn аккумулятором,
- блок питания/зу 220В,
- кабели Лемо0-Лемо0 2 шт.,
- преобразователи 4 шт.,
- кабель USB для связи с ПК,
- программное обеспечение для PC,
- кейс для переноски,
- свидетельство о Поверке.
